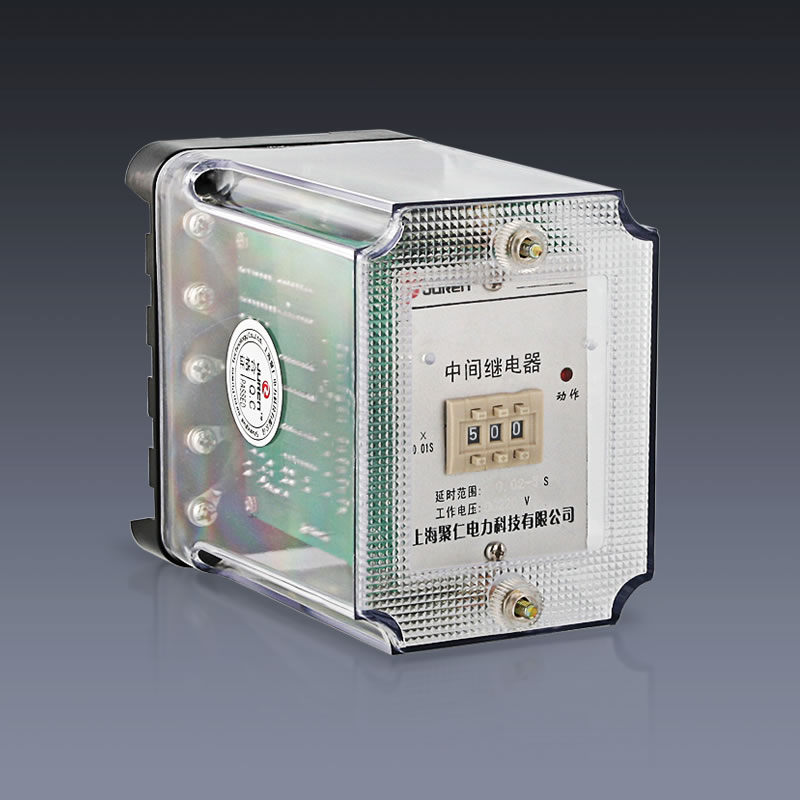

  • JZ-S/145中间继电器
  • 文章类别:JZ-S/1型延时中间继电器
  • 文章概述
  • 产品型号:JZ-S/145
    触点形式:2常开2常闭
    延时类型:可调延时返回
    安装结构:凸出式固定结构(可升级导轨)

  • 询价留言

    • 概述
      JZ-S/145用于各种保护和自动控制装置中,以增加保护和控制回路的触点容量。安装结构采用凸出式固定结构(可升级为导轨安装),接线方式采用板前或板后接线两种可选。交流额定电压为110V、220V、380V可选 ,直流额定电压为48V、110V、220V可选。JZ-S/145采用集成电路中间继电器具有精度高、功耗小、动作时间准确等优点。
      型号及含义

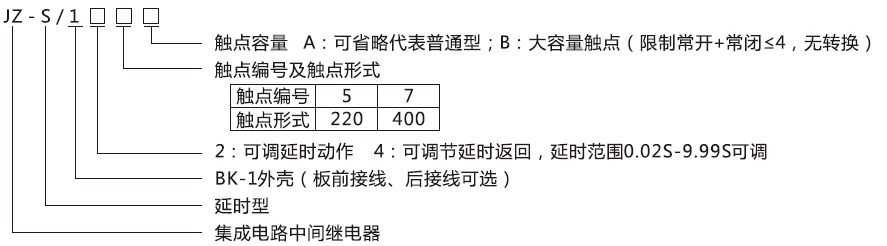

      JZ-S/145型号分类及含义
      JZ-S/145主要特点
      1、采用高性能密封继电器,防潮,防尘,不断线,可靠性高。
      2、动作电压准确,返回系数高,无抖动,功耗低,多个接点同时动作或返回。
      3、继电器动作后有灯光指示、有电源指示。
      4、继电器的电气寿命和机械寿命长。
      5、绝缘耐压水平高。触点容量大,触点接触电阻小。
      6、抗干扰特性好,可适用于强干扰或电源电压质量很差的场所。
      企业实拍
      企业内部环境
      JZ-S/145技术参数
      额定参数
      直流额定电压 48V、110V、220V可选
      交流额定电压 110V、220V、380V可选
      跳闸线圈动作值 不大于70%额定电压
      功耗 不大于5W
      安装方式及接线
      安装结构 凸出式固定结构(可升级为导轨)
      接线方式 板前或板后接线
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米
      接线图

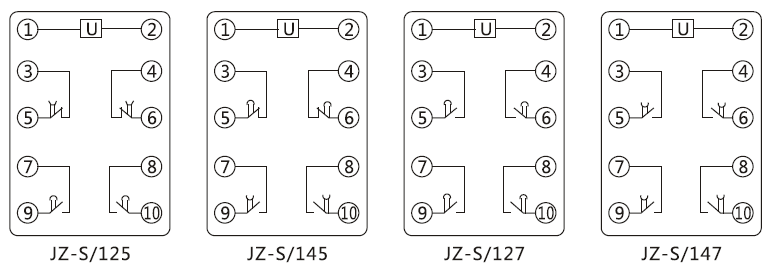

      JZ-S/145内部接线图
      JZ-S/145触点形式及延时类型
      型号 触点形式 延时类型 动作时间 返回时间
      JZ-S/125 2常开2常闭 可调延时动作 <20mS <20mS
      JZ-S/145 2常开2常闭 可调延时返回 <20mS <20mS
      JZ-S/127 4常开 可调延时动作 <20mS <20mS
      JZ-S/147 4常开 可调延时返回 <20mS <20mS
      主要特点

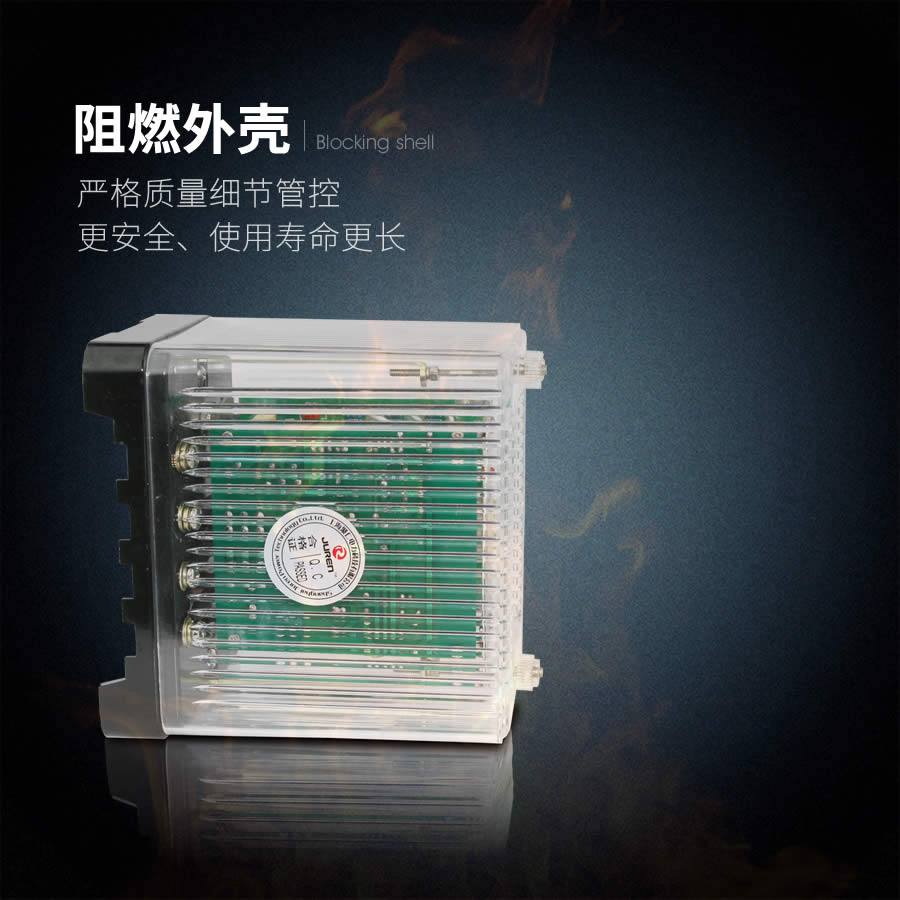

      JZ-S/145阻燃壳体

      JZ-S/145静态集成电路

      JZ-S/145凸出式固定安装结构

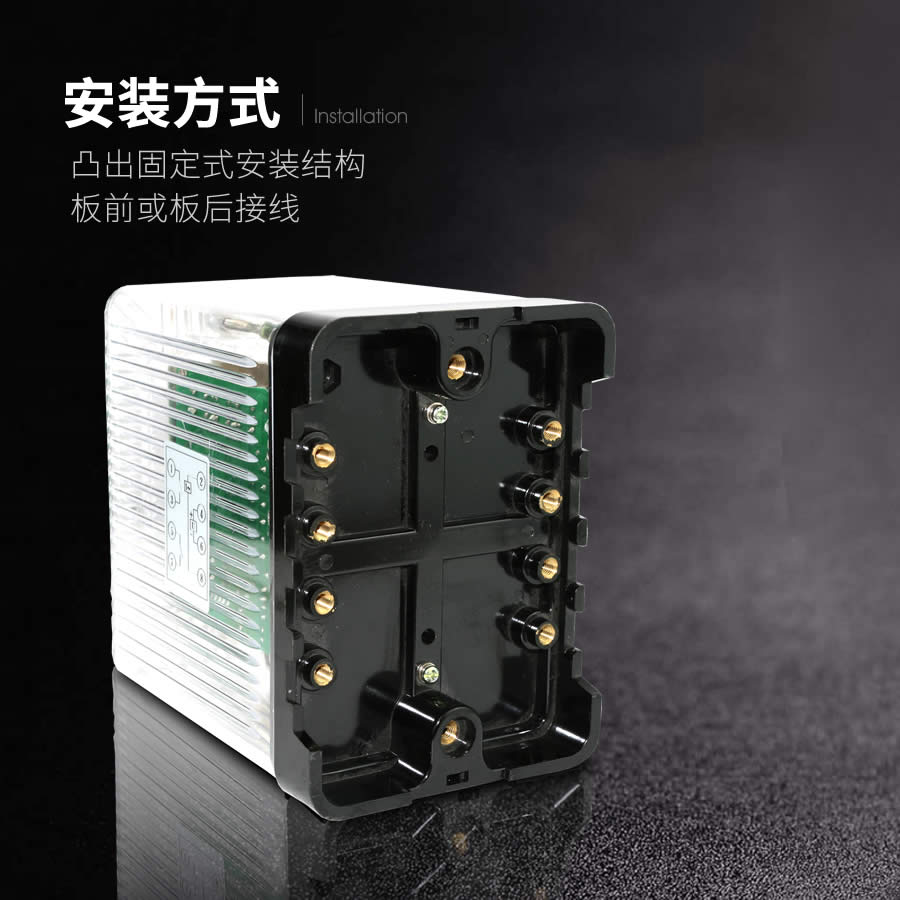

      JZ-S/145安装结构
      外形尺寸及开孔图
