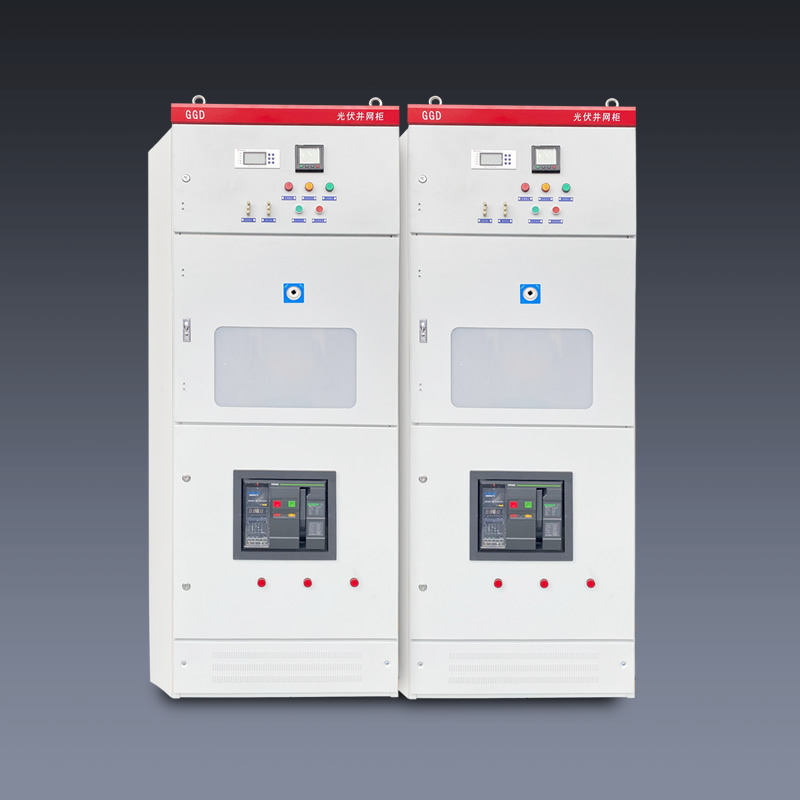

光伏并网柜概述

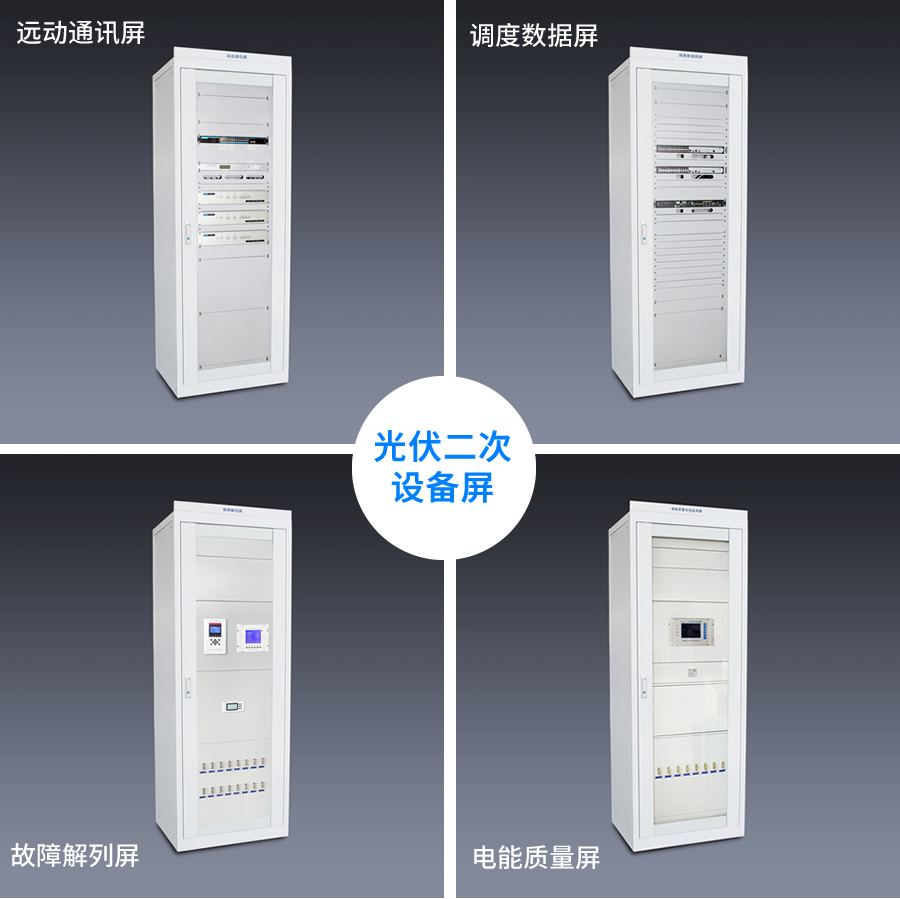

主要用于交流400V低压系统的分布式光伏发电项目,低压光伏并网柜主要有防孤岛保护装置(还可加装故障解列装置、电能质量在线监测装置)、隔离刀开关、并网断路器、防雷器、温湿度控制器、电能计量装置和柜体等组成。柜型及柜体尺寸根据现场情况定做为MNS,GCS,GCK,GGD这几种。

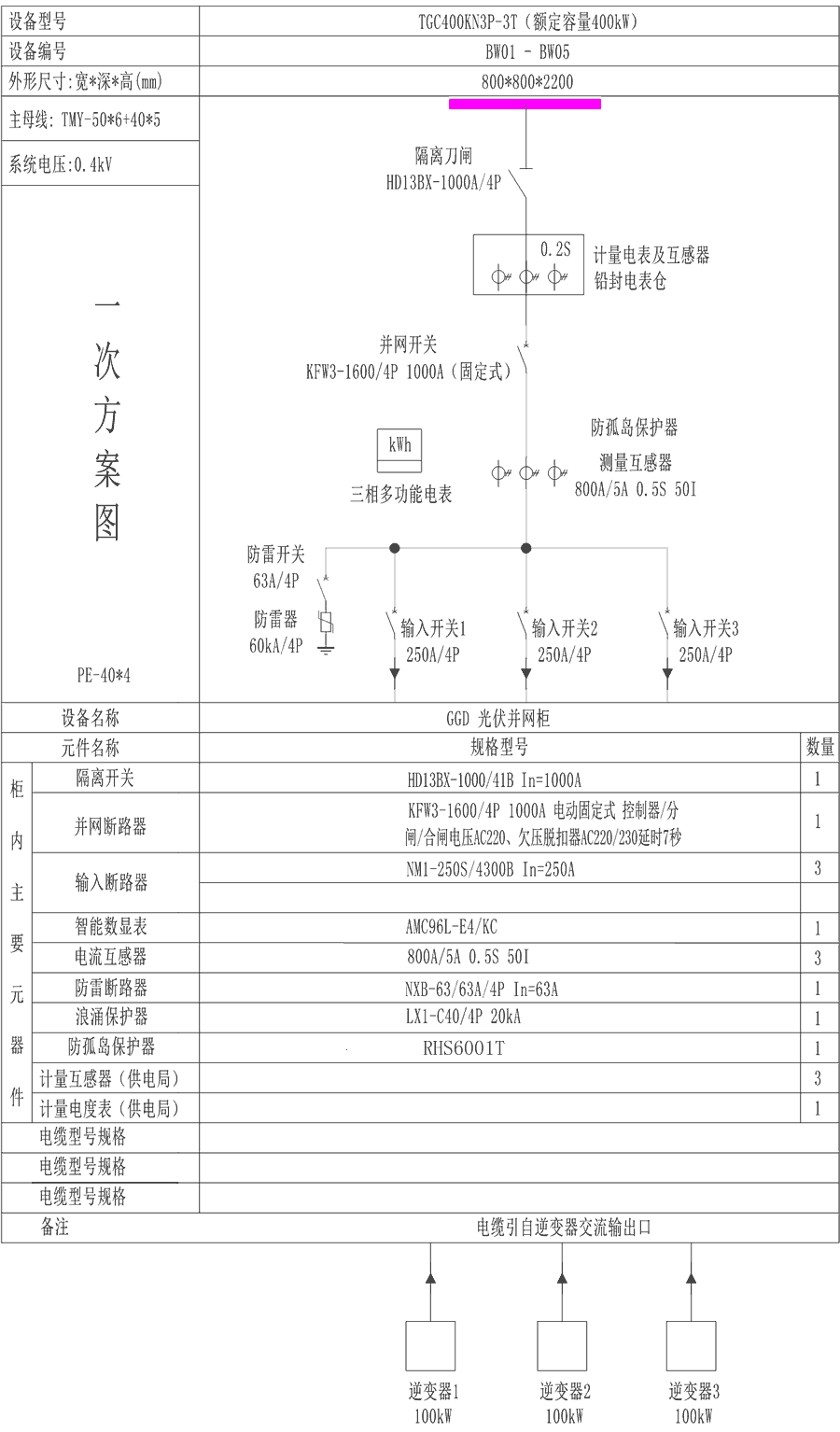

光伏并网柜典型图纸
光伏并网柜作用
■当光伏发电系统出线电压、频率、过负荷等异常情况,对本站设备造成威胁或对电网侧产生冲击和影响时,光伏防孤岛装置可以迅速向并网断路器发出跳闸命令,迅速切除故障电路。当故障排除电网电压回复正常,防孤岛保护装置监测正常会自动合上并网断路器。
■当电网侧出线电压、频率、过负荷等异常情况,对本站设备造成冲击和影响时,光伏防孤岛装置也能迅速监测并对并网断路器发出跳闸命令,从而迅速断开并网开关,防止孤岛效应。
■当光伏发电系统本侧出现故障,而电网侧正常,这事需要相关工作人员检修,这事光伏并网设备能有效防止电网侧向光伏侧反送电,从而保证了光伏侧检修人员的生命安全。
光伏并网柜技术要求
■光伏并网柜的箱体应有足够的机械强度,在运输、安装中不发生变形。外壳油漆喷涂均匀并具有抗暴晒、抗腐蚀、牢固的防附着力等特点。
■光伏并网柜的箱体采用金属材料,具有抗暴晒、不易导热、抗风化腐蚀及抗机械冲击等特点。开关柜金属框架均具有良好的接地,至少设置2个接地端子,并标有明显的保护接地符号。
■光伏并网箱体应能够从底部引入电缆。
■光伏并网柜箱体防护等级不低于IP65。
■光伏并网柜柜体设计满足自然通风要求,散热性能良好,方便现场安装。柜顶四角配备可拆卸的起吊环。柜体采用厚度不低于2mm的冷轧钢板制作。
■光伏并网柜箱门、隔板采用静电环氧喷塑并进行橘纹处理消除眩光。
■光伏并网柜内元件的温升应不超出所采用标准的允许温升。
■光伏并网柜内元件除应能满足木回路的参数要求外,还应保证在规定的额定条件下安全可靠地运行,且其安装应易于检查和维修。
■光伏并网柜丝印上海聚仁电力科技有限公司LOGO,以及“上海聚仁电力”字样、丝印“并网柜”字样。
■并网柜单独设置计量小室,内置双向智能电表安装支架一只,负控安装架一只,表计上下空间符合相关要求。计量室单独开门,可铅封,带透明观察窗,以便观察抄表,在合适位置预留传 感器电缆孔一个(直径60mm)。
■光伏并网柜的断路器带欠压脱扣功能,电压整定70%,并预留一对一开一闭触点,设置开关状态指示,电压、电流指示。
■防雷模块具有过热、过流保护功能。防雷模块劣化后能自动断开。
■提供光伏并网柜内部原理图、接线示意图、安装示意图。
■提供并网柜的内部原理图、接线示意图、安装示意图。
■光伏并网柜要求安装相应的断路器间隔,预留安装的空间(设计图纸经买方确认后进行)。
■设置母线室,单独开门(设计图纸经买方确认后进行)。
■二次设备、接线应标明原理图和安装图标号,标号应正确、完整、清晰、牢固。
■二次回路的接线端子排安装位置与一次接线对应,要充分考虑方便用户安装接线和检修。
■二次导线采用阻燃多股铜芯塑料导线。
■光伏并网柜的二次回路承受2kV工频耐压试验无破坏性放电。
■所有进出直流配电柜的控制配线及端子均需做配线标记,该标记的文字与编号应与控制原理图上的一致。所有配线标记采用阻燃材料。
■配线主回路应按国标规定的颜色和文字标注。
光伏并网柜的功能
■保护功能
防孤岛装置具有被动孤岛检测、有压自动合闸、过欠压保护、高低频保护、逆功率保护等。
■自动并网
防孤岛保护装置具有失压跳闸(电网失压)和有压自动重合闸功能,在电压异常时跳闸,电压回复正常可以自动并网合闸。同时具备智能通讯功能,可以和后台系统通讯组网,远程操作断路器分合闸,远程查看并网柜各种电参量及开关位置信息。
■电度计量
压光伏并网柜可以加装计量仓,计量仓带铅封装置,可以有效防止窃电。计量仓内可以安装计量装置和负控装置(一般当地供电局提供),可以很好的记录发电量情况。
