  • 光伏箱变测控装置
  • 所属类别:光伏二次设备
  • 工作电源

    110V、220V(AC或DC)

    额定频率

    50Hz

    开关量电压

    AC:110V、220V,DC:24V、48V、110V、220V

    电压遥测

    0.5级

    电流遥测

    0.5级

    通信接口

    2路以太网接口,11路RS485接口

    我要询价留言

  • 光伏箱变测控装置

  • 32位DPS 采用32位DSP+ARM高性能双核处理器。

  • 通讯方式 2路以太网接口,11路RS485接口。

  • 实现与监控系统通信 与当地监控计算机系统或保护信息子站系统通信任务。

  • 测控保护于一体 集测量、控制、保护,实时监控、测量、控制、故障检测等。

  • 事件记录 64次故障及动作报告,64次故障波形,1024次自检报告,1024次变位报告,1024次遥控报告。

  • 智能I/O 采用内部高速总线和智能I/O,装置硬件配置灵活,具有通用、易于扩展、易于维护的特点。

  • 调试维护方便 具有友好的人机接口,具备方便的现场装置测试功能,包括遥信试验,出口传动试验和遥测信号试验等。

  • 规约转换 可根据工程需要实现规约转换,并通过规约转换,实现站控层和间隔层之间的数据交换。

  • 光伏箱变测控保护装置概述

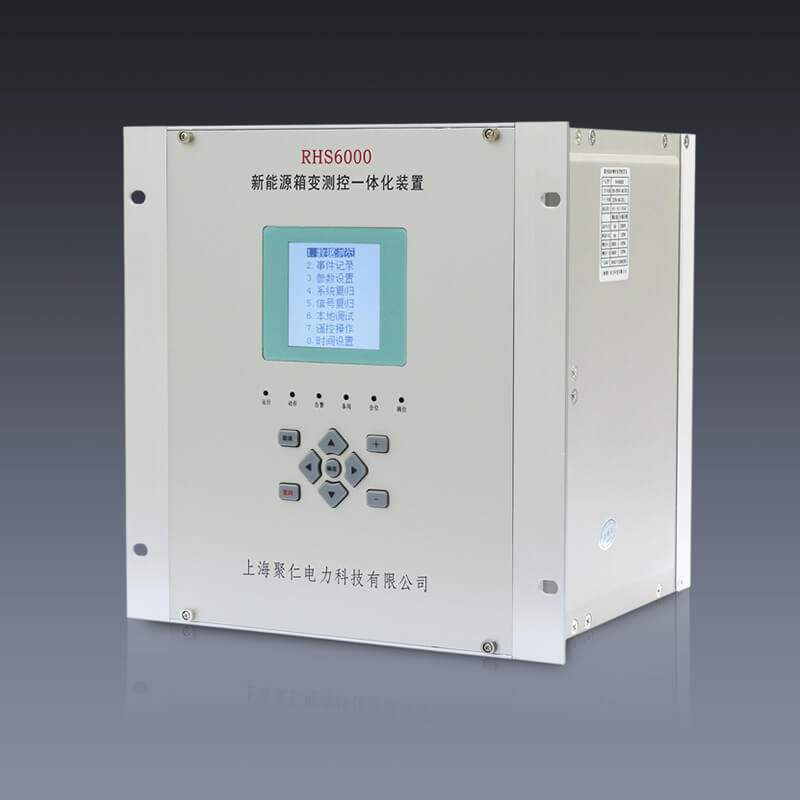

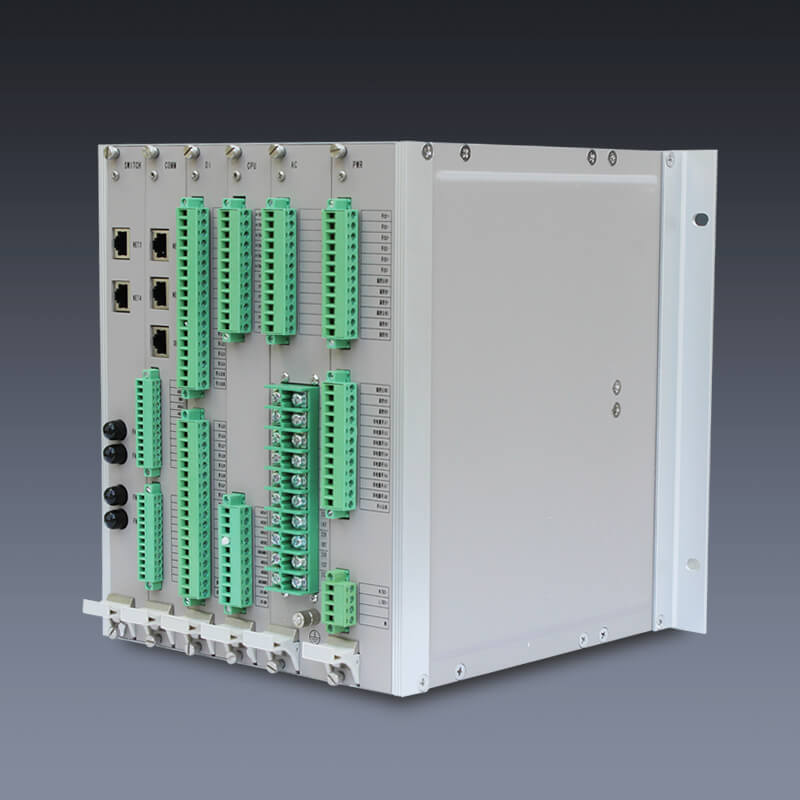

    RHS6000箱变保护测控一体化装置适用于35kV及以下电压等级的非直接接地系统或小电阻接地系统中新能源电站(风电场、光伏发电站等)中升压箱式变电站(双绕组或高压侧绕组和低压侧双分支绕组等)的智能保护及测控。集保护、测控、计量、通信管理、环网交换机等多种功能,可组屏安装也可在开关柜就地安装。

    项目 功能说明
    保护功能 低压侧两个绕组的完整保护功能:三段式过电流保护、过负荷保护、反时限过流保护、负序过电流保护、低电压保护、TV断线检测告警
    高压侧绕组的完整保护功能: 三段式过电流保护、过负荷保护、反时限过流保护、负序过电流保护、零序电流保护、零序反时限保护、低电压保护、TV 断线检测告警
    重瓦斯跳闸、轻瓦斯告警、超高温跳闸、 高温告警、 油位低告警、油位高告警、压力释放告警和六路备用非电量保护
    测控功能 箱变低压侧两组独立的测量点:IA、IB、IC、UAB、UBC、UCA、P、Q、F、COSΦ等模拟量遥测及有功电度、无功电度等
    箱变高压侧独立的测量点:IA、IB、IC、UA、UB、UC、P、Q、F、COSΦ等模拟量遥测及有功电度、无功电度等
    6路4-20mA输入(后3路可配为Pt100输入)
    40路遥信开入,开入电压AC/DC220V通用
    2路非电量直跳功能出口
    6路通用继电器出口
    故障录波
    通信功能 采用IEC60870-5-103、IEC61850和Modbus
    通讯规约(IEC61850订货须注明)
    2路电以太网接口、11路 485 接口
    光纤自愈以太环网功能
    交流输入
    交流电流
    相序 ABC

    额定频率 50Hz
    额定电流(In) 1A 5A
    线性范围 0.05In~30In 0.05In~30In
    连续过载能力 3In 3In
    10s过载能力 30In 30In
    1s过载能力 100In 100In
    动稳定电流(半波值) 250In 250In
    额定电流下的功耗  (@In) < 0.15VA/相 < 0.25VA/相
    交流电压
    相序 ABC
    额定频率 50Hz
    额定电压(相间Un) 270/380/690Vac
    线性范围 3.8~456V
    连续过载能力 456V
    10s过载能力 494V
    1s过载能力 532V
    额定电压下的功耗 < 0.5VA/相
    供电电源
    类型 直流 交流
    额定电压 110Vdc,220Vdc 220Vac,110Vac
    输入范围 80%Un~120%Un 80%Un~120%Un
    纹波 ≤额定电压的 15% ≤额定电压的 15%
    功耗 普通 带通信管理 普通 带通信管理
    <8W(静态) <16W(静态) <8W(静态) <16W(静态)
    <12W(动态) <23W(动态) <12W(动态) <23W(动态)
    开关量输入
    额定电压 DC24V、DC48V、DC110V、DC220V、AC220V、AC110V
    最大允许电压 120% Un
    启动电压 55%Un~70%Un
    返回电压 <55%Un
    额定电压 24V 48V 110V 220V
    额定电流 1.2mA 2.4mA 1.1mA 2.2mA
    耐压水平 弱电:500Vac;强电:2000VAC,2800VDC
    防抖时间 <1ms
    开关量输出
    输出接点分类 跳闸,信号输出
    输出形式 无源接点
    额定电压 380Vac,250Vdc
    开触点耐压 > 1000V RMS,1 分钟
    连续载流能力 5A@380Vac,5A@250Vdc
    冲击过流能力 6A@3s、15A@0.5s、30A@0.2s
    动作时间 <8ms
    返回时间 <5ms
    断弧能力(250Vdc 时) 0.65A@48Vdc、0.30A@110Vdc、0.15A@220Vdc
    电气寿命 10000 次
    遥测计量等级
    电流/电压 0.5 级
    频率 0.01Hz
    其它 1.0 级

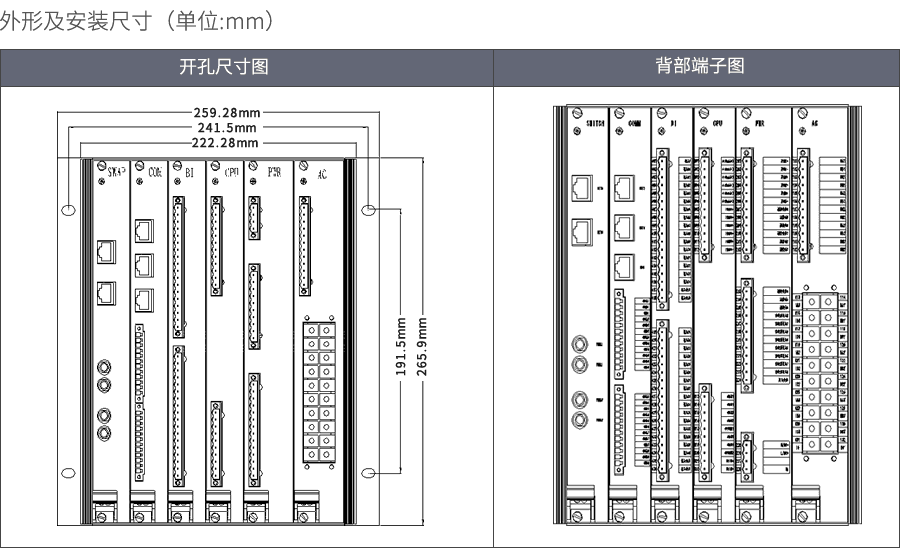

    RHS6000光伏测控装置外形及安装尺寸
