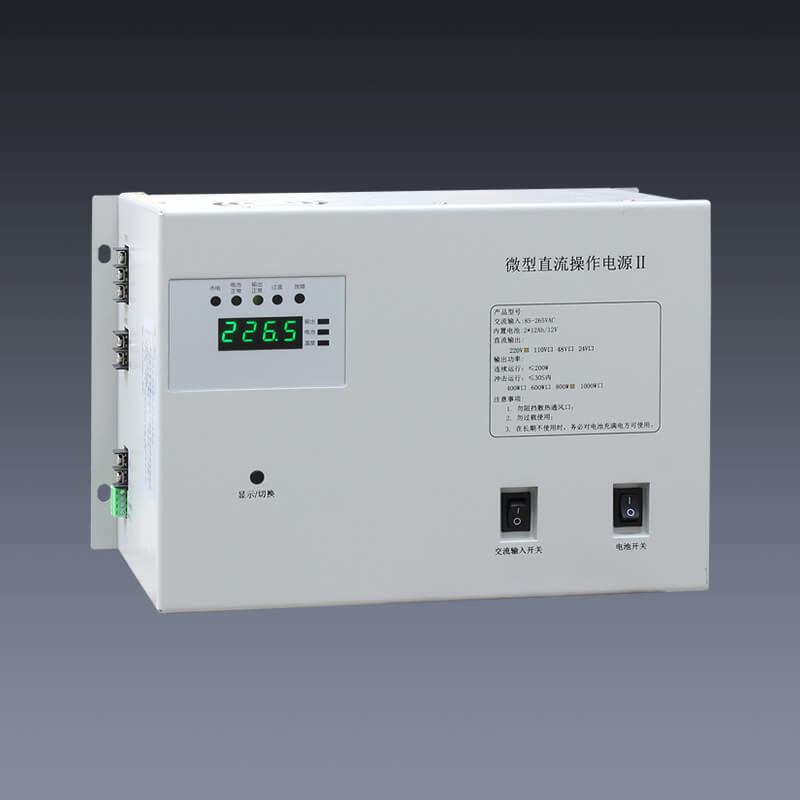

  • JRXHF系列一体式直流操作电源
  • 所属类别:电源类
  • 交流输入电压

    85~265VAC

    直流输出电压

    24V、48、110V、220V

    瞬间功率

    400W、600W、800W(可选)

    工作频率

    50Hz±10%

    电池容量

    内置24V,12AH电池

    电网频率

    50Hz±10%

    我要询价留言

  • 一体式直流操作电源概述
    应用于各种型号的开关设备内,为主开关(断路器、负荷开关等)和二次保护装置提供可靠的直流操作电源。为二次控制线路(如微机保护等智能终端及指示灯、模拟指示器等)提供不间断工作电源,避免交流失电时导致微机保护失去保护作用。具有市电输入和PT输入两种方式,输出方式从DC220V至DC24V各种规格,可以满足各种使用场合。

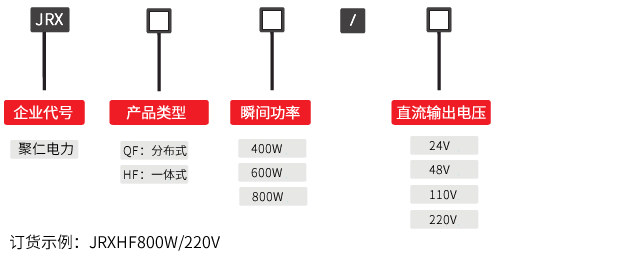

    一体式直流操作电源型号命名含义
    分布式直流操作电源型号命名含义
    一体式直流操作电源的特点
  • 智能浮充 内置蓄电池,自动均浮充技术,对蓄电池充电的全自动智能管理,防止电池过充、过热,有效保证电池电量和性能。

  • 温度补偿 具有智能温度补偿,可满足电池的温度补偿需求,让电池性能处于较好状态,有效延迟电池寿命。

  • 多路输入 具有两种输入方式分别为市电输入和PT输入两种方式。让你有多种选择。

  • 告警功能 监控自带声光告警,具有开关量输入告警功能,各开关量输入均可自定义。

  • 人机界面 默认中文显示,可提供多种语言显示菜单。实时显示各功能单元的运行工况和信息。

  • 全面监测 监测交流进线状态、电池状态、母线状态、电池充放电状态、模块状态。

  • 多种功率 一体式微型直流操作电源可选择400W、600W、800W这几种功率,满足项目的不同需求。

  • 输出电压 直流输出电压为24V、48、110V、220V这几种可选,多样化的选择,让你用得省心。

  • 项目 参数
    交流输入 最多提供两路三相交流输入
    交流输入电压 380V±15%
    电压规格 110V、220V
    电池容量 20Ah及以上
    工作频率 50Hz±10%
    额定输出电压 220V/110V
    输出电压范围 198V~286V /99V~143V 连续可调
    输出电流等级 10A~320A
    输出限流 额定电流×(10%~105% )
    动态响应 在20%负载跃变到80%负载时恢复时间≤200μS,超调≤±5%
    效率 ≥95%(单模块)
    绝缘电阻 ≥20MΩ
    绝缘强度 输出对地、输入对地、输入对输出施加2.5KVAC, 1min无飞弧无闪络。
    相对湿度 ≤90%
    海拔高度 ≤2000m
    环境温度 -10℃~40℃
    可闻噪音 自冷≤40dB 风冷≤55dB(距柜体1米处)
    外形尺寸 2260*800*600mm标准型,1600*600*600mm经济型
    防护等级 IP50
    主要技术指标 微型一体化电源 直流屏 交流操作电源
    供电方式 嵌入式 集中式 集中式
    整流方式 高频开关 高频开关 无
    充电方式 均充、浮充 均充、浮充 无
    通信方式 RS485 RS485 无
    冷却方式 智能冷却 智能冷却 自然冷却
    受电方式 市电、PT 市电 市电或PT加升压
    直流配电方式 不需要 需要 不需要
    系统复杂性 简单 较复杂 简单
    系统可靠性 高 高 低
    体积 小 大 小
    重量 轻 重 轻
    工程投标 少 多 少
