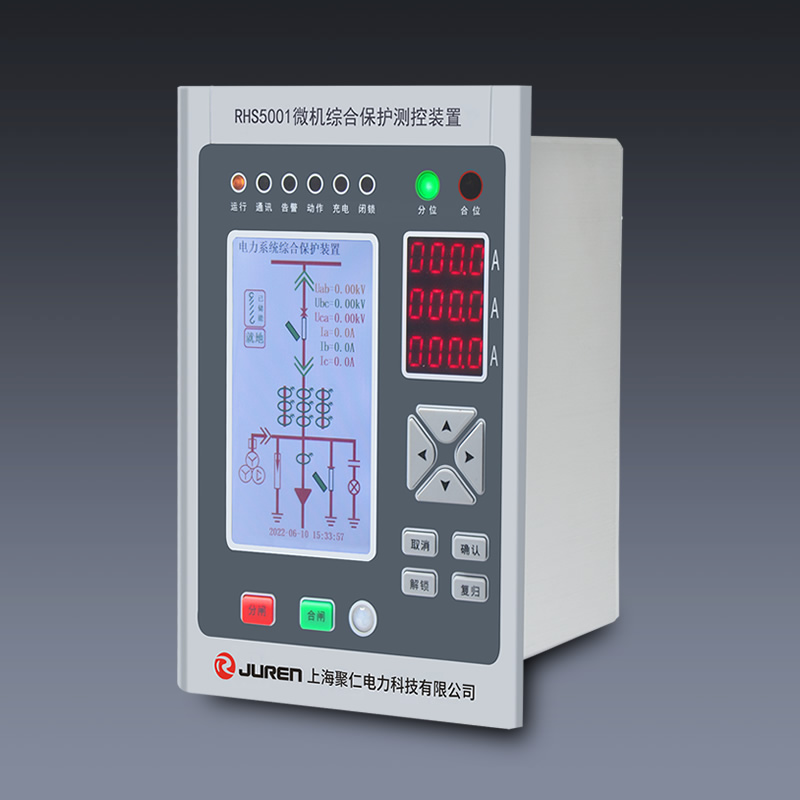

  • RHS5001微机综合保护测控装置
  • 所属类别:微机保护装置
  • 交流电压

    100V或220V

    交流电流

    5A或1A

    工作频率

    50Hz/60Hz

    测量精度

    电流、电压<0.5%

    动作时间

    ≤40ms(1.5倍定值)

    通讯接口

    RS485(可选配以太网口)

    我要询价留言

    • RHS5001微机综合保护测控装置概述
      RHS5001 保护装置主要是针对环网柜、综自柜系统应用而开发的配网自动化终端。是一种可适用于变电站、开关站、配电站的10KV(6KV)系统的进线、馈线、厂站使用的断路器、变压器等一次设备提供完善保护功能的保护装置。它还具测量、遥控、遥信等监控以及温湿度测量控制功能。
      RHS5001微机综合保护测控装置主要特点

      ●12路智能开关量输入
      开入显示名称可编程,并提供用户功能定义,方便现场灵活接线。

      ●独立开出回路
      配备10路的独立开出回路。

      ●800×480高分辨率彩色大液晶
      能显示一次系统图,显示界面清晰、丰富,多层菜单显示,人机界面友好。

      ●具备故障录波功能
      可将所录波形在液晶上显示,方便用户分析故障原因,最多可记录50 条录波数据。

      ●带3个数码管
      可显示电流值,为用户节约一块电流表,如无测量CT则转换显示保护电流值。

      ●可配备两个温湿度传感器
      可监测柜内两个不同位置的温湿度,并控制加热器工作,标准只配置一路。

      ●配备一个红外传感器
      监测到人体时装置自动点亮液晶。

      ●可选配两路以太网
      一主一备使用。

      ●配备大容量的非易失存储器
      保证记录100次历史事件记录,100条开入变位,50条操作事件,记录内容详细,掉电不丢失数据。

      ●具备完善的动静态自检功能
      在线监视装置各部分工作状况,保证了装置的工作可靠性。

      ●RS-485通讯总线接口
      向用户提供开放的通讯协议,方便实现SCADA 功能。

      ●保护配置灵活齐全
      各种保护功能均可以通过控制字自由投退。

      ●完善的测控功能
      可以测量电压、电流、有功功率、无功功率、视在功率、功率因数等电气参数。

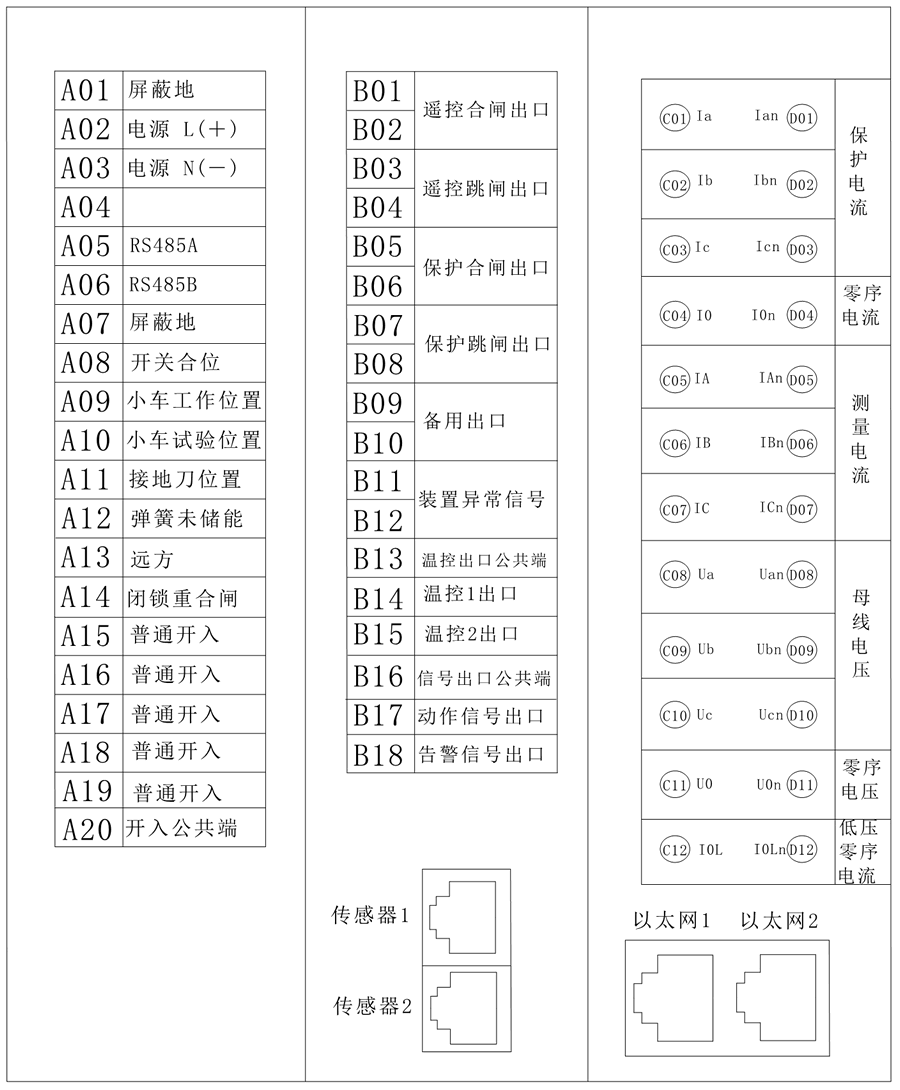

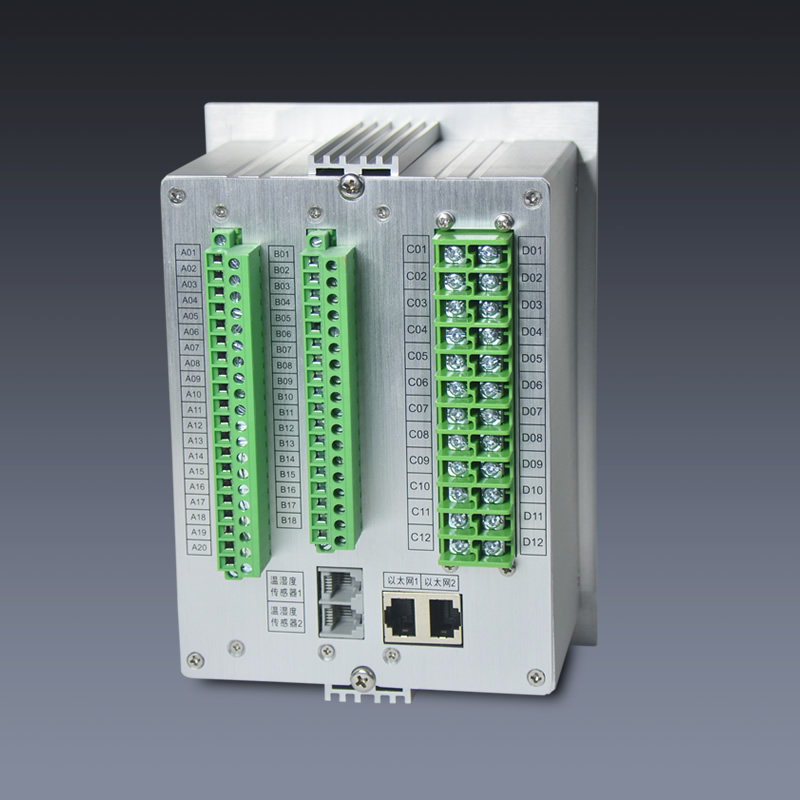

      RHS5001微机综合保护测控装置端子背部图说明
      RHS5001微机保护测控装置端子背部图说明
      RHS5001微机综合保护测控装置主要功能配置
      序号 名称 配置 说明
      1 三段式过流保护 可选复合电压闭锁
      2 三段式零序过流保护
      3 二段式低压零序过流 变压器用
      4 负序过流
      5 过负荷保护
      6 反时限过流保护
      7 零序反时限过流
      8 后加速
      9 低电压保护
      10 过电压保护
      11 零序过压保护
      12 断线监测 可检测PT断线和操作回路断线
      13 重合闸
      14 电动机过热保护
      15 电动机启动过长
      16 非电量保护
      17 遥信、遥控、遥测
      18 故障录波
      19 事件记录
      20 温湿度控制

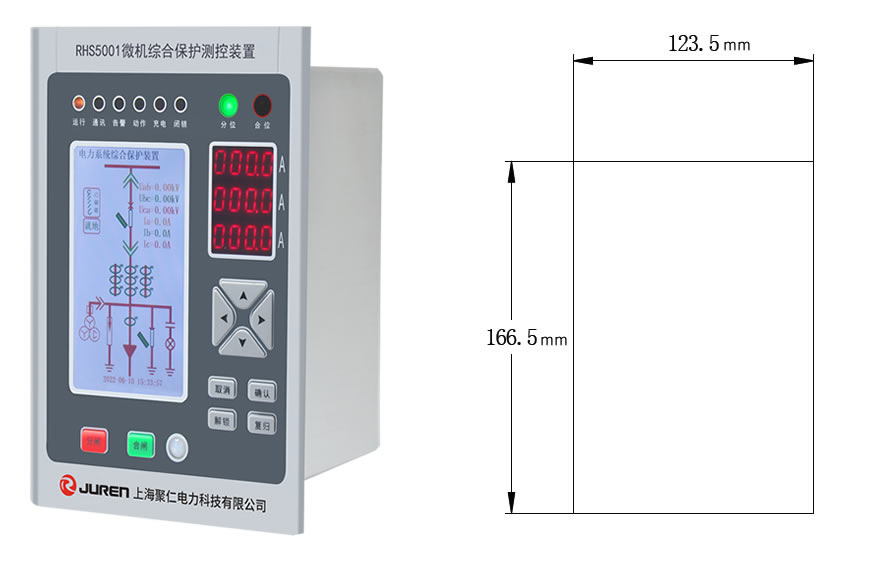

      RHS5001微机综合保护测控装置外形尺寸图
      RHS5001微机保护测控装置外形尺寸图
