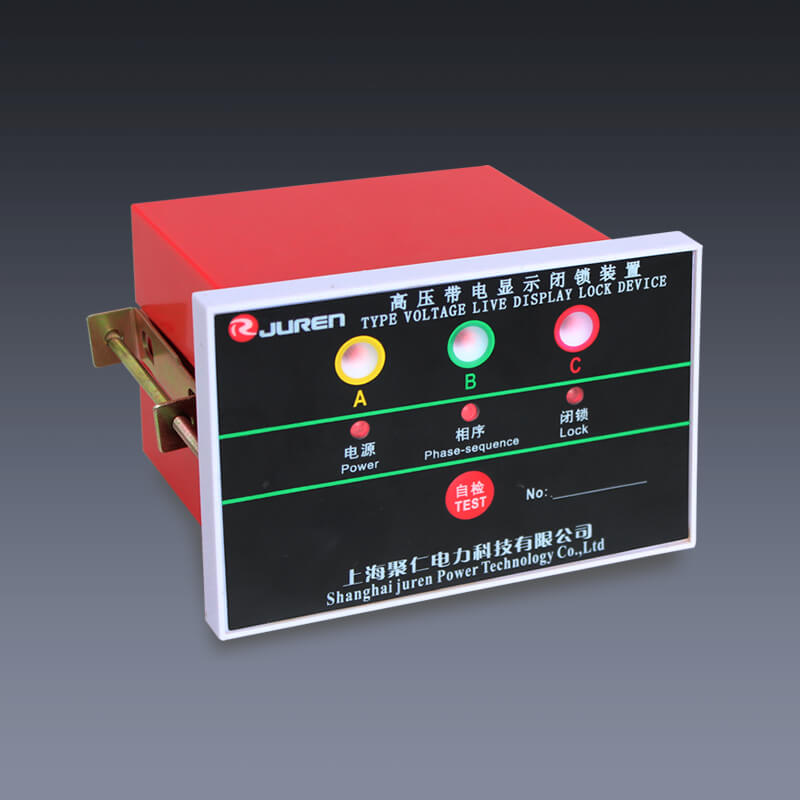

  • 非接触式高压带电显示装置
  • 所属类别:开关柜及设备
  • RDXN-□F高压带电显示闭锁装置是一种新型的用于6KV、10KV、35KV电压等级的非接触性感应式高压带电检测装置。用于进线母线、断路器、主变、开关柜及其它需要显示的是否带电的地方。非接触性高压带电显示闭锁装置结构紧凑,内部元件集成度高,具有体积小,重量轻等优点,采用板前开孔式安装,占用空间小,可方便安装在控制柜内。信号采用低压小信号传输,相较于传统接触式带电显示装置的信号采集方式,极大的降低了接触风险。

    我要询价留言

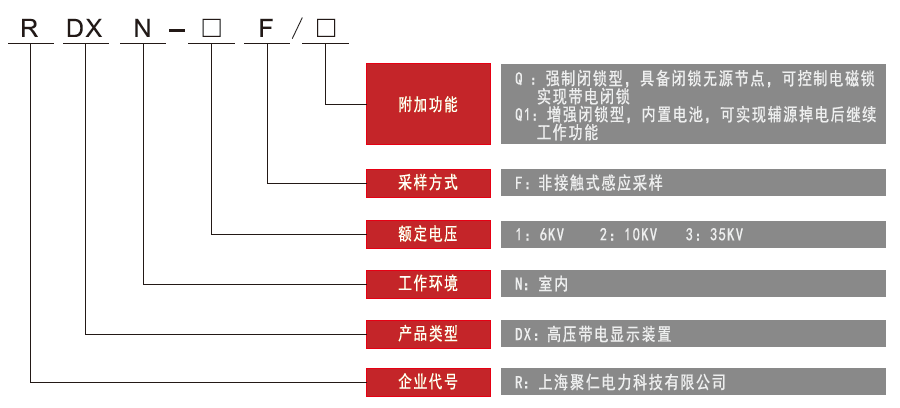

  • 非接触式高压带电显示器型号命名

    非接触式高压带电显示器型号命名

    非接触式高压带电显示装置主要特点

    准确度高
    非接触式高压带电显示闭锁装置能够准确判断带电情况。系统中高压带电时,接触式高压带电装置能可靠闭锁并指示,当任意一相或两相失电时,能准确指示带电相,接触式高压带电闭锁装置不会解锁。

    完善的自检功能
    非接触式高压带电显示装置能对软、硬件系统进行自检,可防止由于硬件损坏及内部故障而造成的误指示。当主机检测到有外接电源时电源指示灯长亮指示,当没有外接电源时,主机电源指示灯闪烁指示。

    安全性高
    采用传感器非接触式测量,避免接触式传感器因老化造成短路、甚至爆炸的安全事故的发生,体现非接触式的安全可靠性;且控制器采用多种隔离及抗干扰措施,并通过严格的电磁兼容测试,能够可靠的在高压电气设备中运行。

    主要技术参数
    项目 参数
    额定电压 6KV、10KV、35KV
    额定频率 50Hz、60Hz
    工作电源 AC:85V~265V 、DC:100V~370V
    响应时间 ≤1s
    防护等级 IP4X
    显示元件寿命 >50000h
    联锁信号输出单元寿命 >10000次
    整机功耗 <2W
    运行温度 -20℃~+55℃
    存储温度 -25℃~+70℃
    相对湿度 ≤75%
    海拔高度 ≤1000m
    非接触式高压带电显示器运行状态说明
    项目 状态 说明
    A、B、C带电指示灯 该相带电
    该相不带电
    非接触式带电显示装置电源指示灯 辅助电源工作正常
    闪烁 辅助电源工作不正常
    相序指示灯 相序错误
    相序正常
    闭锁指示灯 非接触式高压带电显示装置处于闭锁状态
    非接触式高压带电显示装置处于解锁状态
    自检按钮 短按 灵敏度调节
    按下>2S 进入自检程序
    按下>15S 进入、退出休眠状态

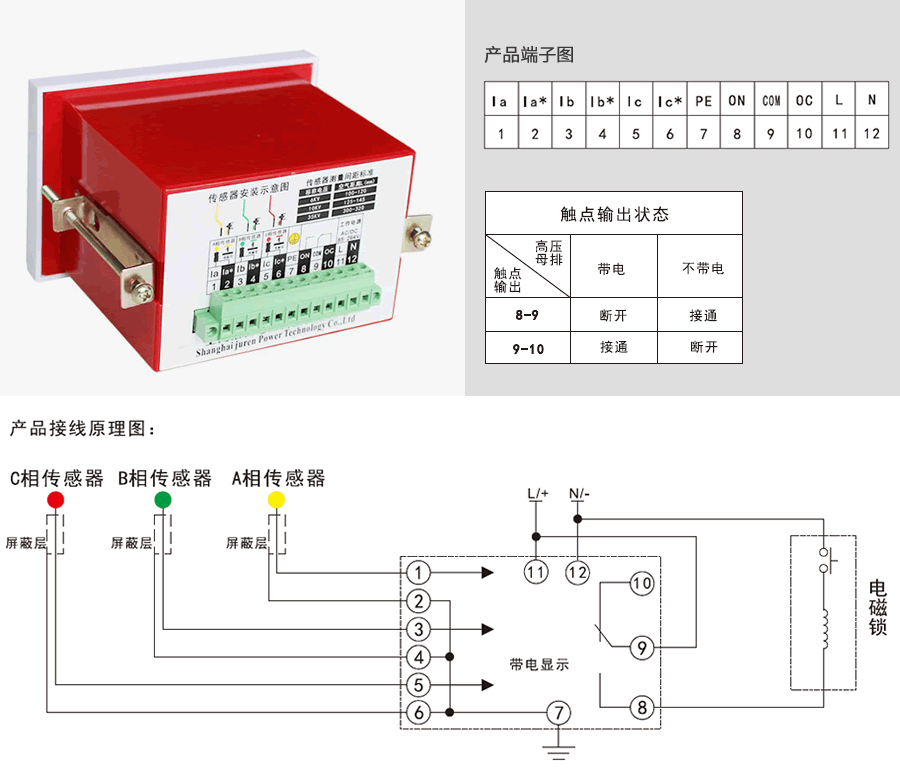

    非接触式高压带电显示器接线说明

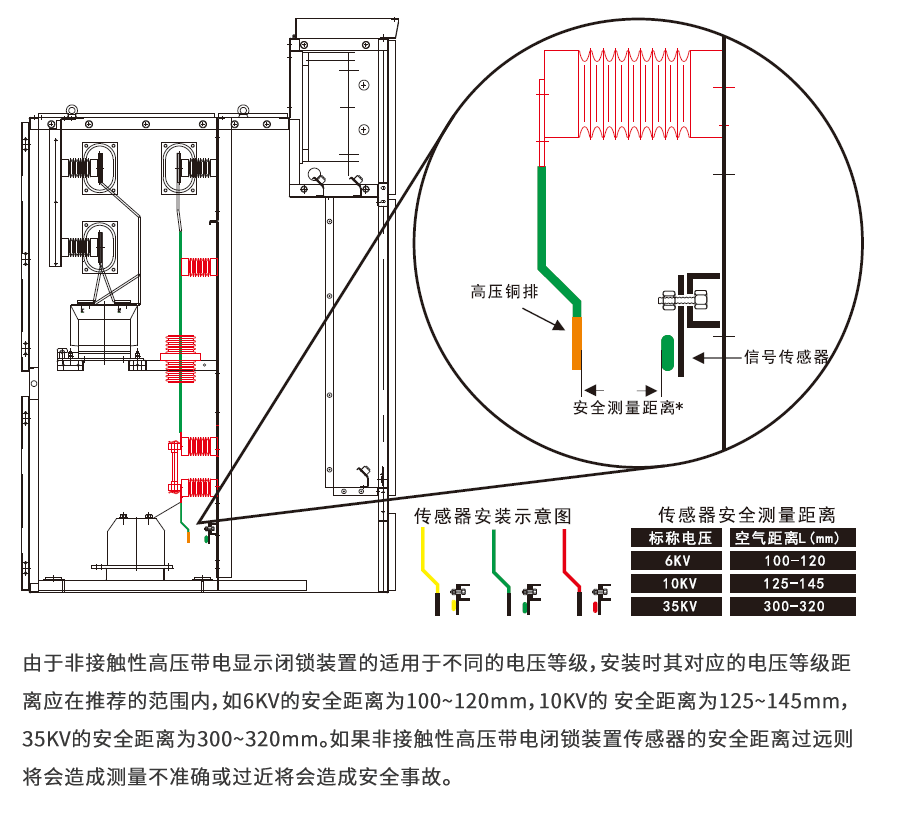

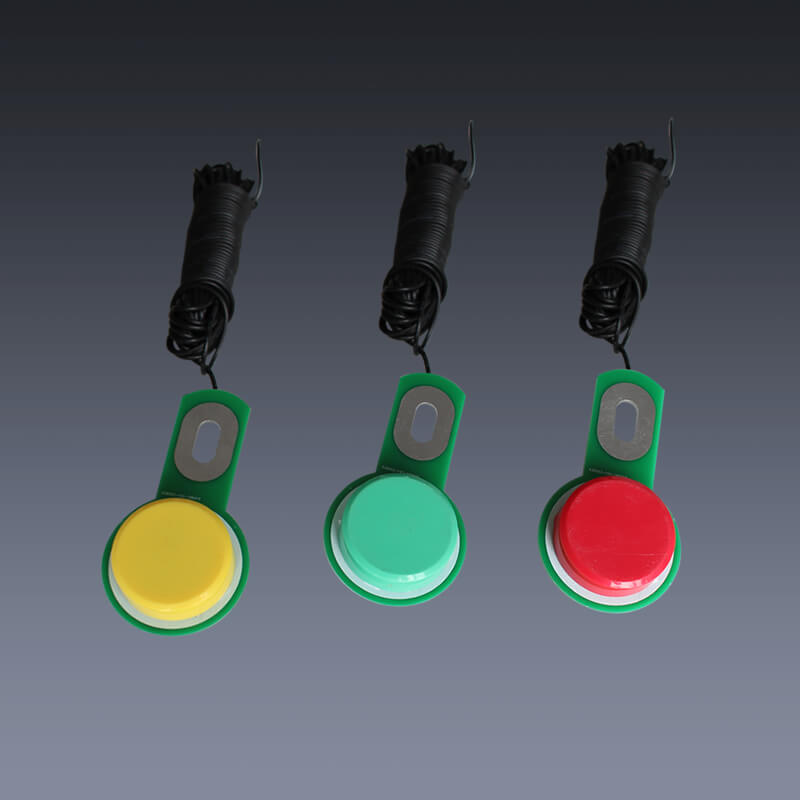

    非接触式高压带电装置传感器安装

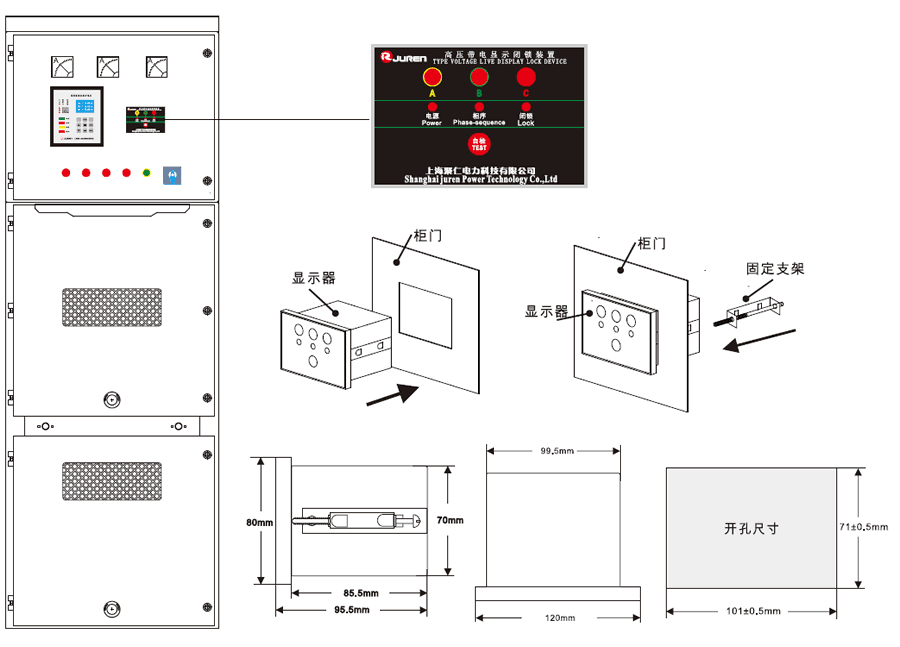

    非接触式高压带电显示器外形及安装尺寸
