  • 逆功率保护装置
  • 所属类别:光伏二次设备
  • 适用范围

    新能源并网系统

    工作电源

    85V~265V(AC/DC)

    保护功能

    被动孤岛检测、过流、过负荷、过电压、低电压等

    通讯功能

    RS485总线

    正常功耗

    <5W

    额定频率

    50Hz

    我要询价留言

    • 逆功率保护装置

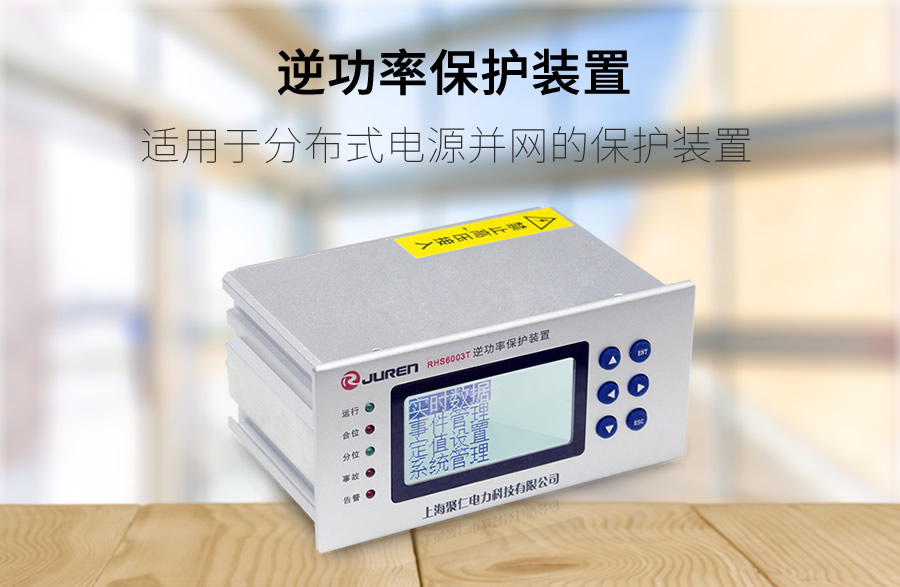

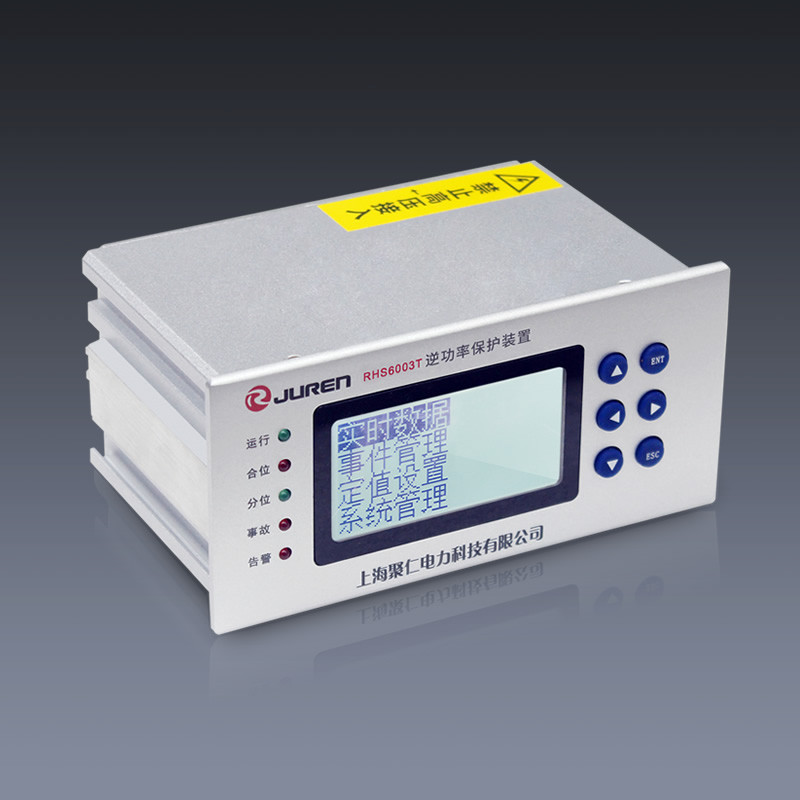

      逆功率保护装置概述

      RHS6003T逆功率保护装置主要适用于分布式新能源并网系统。作用为检测并网点的功率,当反方向出现功率时,即为逆功率,达到保护定值后,跳开并网开关,逆功率保护装置可实现光伏防逆流功能。逆功率保护装置的功能设定依据国家发布的分布式电源并网相关标准规范,集成分布式电源并网所需的开关设备、保护、测控、通信等功能。满足分布式电源接入的孤岛检测、自动安全并网、保护及安全隔离等要求。逆功率保护装置实现了分布式电源并网点处所需设备的集成化、简约化,实现分布武电源接入配电网的即插即用。

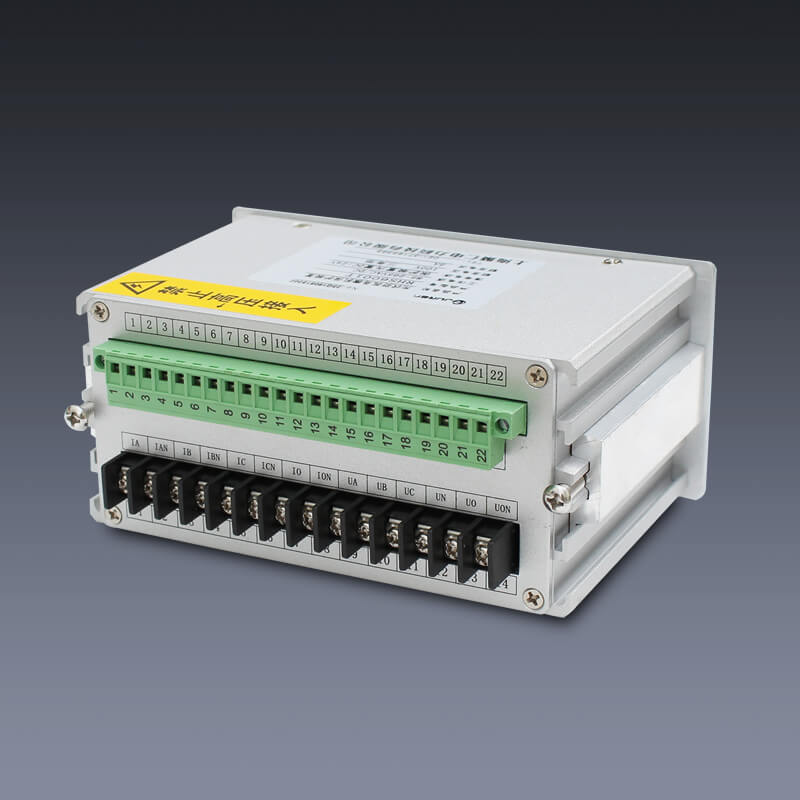

      逆功率保护装置采用铝合金拉伸壳体,体积小、密封性强,适合在开关柜上安装。产品的安装方式为嵌入式,接线为后接线方式,插件之间的连接采用总线板连接方式。人机接口为整套保护提供管理功能和外部通讯功能,逆功率保护装置采用了带背光的128*64液晶显示器,全中文菜单,提供友好的人机操作界面。

      主要保护功能
      序号 功能说明
      01 过流I(速断)方向保护
      02 过流II(限时电流速断)方向保护
      03 过流III(定时限过流)方向保护
      04 过负荷保护
      05 零序电流保护
      06 过电压保护
      07 低电压保护
      08 自动有压合闸
      09 被动孤岛检测
      10 系统失电保护
      11 非电量保护
      12 过频I段保护
      13 过频II段保护
      14 低频保护
      15 逆功率保护
      16 TV断线保护
      17 谐波保护
      18 正序分量闭锁保护

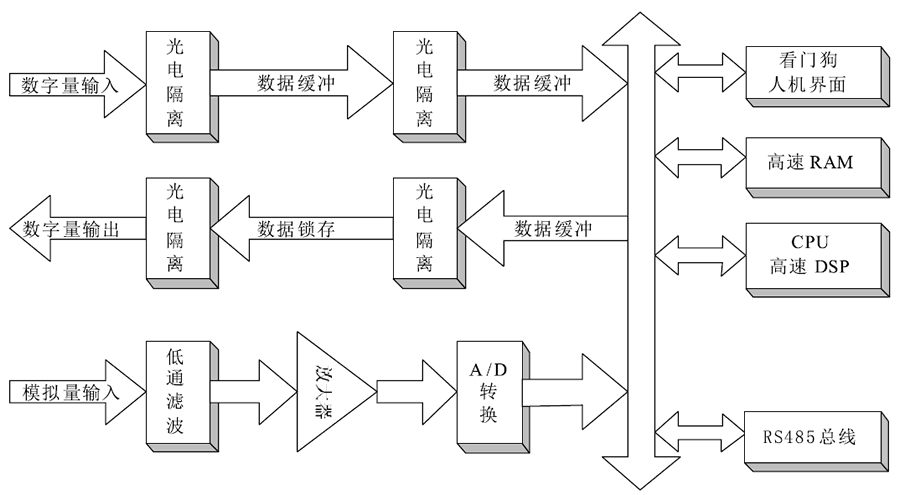

      逆功率保护装置的硬件工作原理
      逆功率保护装置工作原理
      逆功率保护装置主要技术指标
      过流I(速断)方向保护
      电流定值 0.5A-100A(误差:<5%)
      时间定值 0S-100S(不超过35ms)
      过流II(限时电流速断)方向保护
      电流定值 0.5A-100A(误差:<5%)
      时间定值 0S-100S(不超过35ms)
      过流III(定时限过流)方向保护
      电流定值 0.5A-100A(误差:<5%)
      时间定值 0S-100S(不超过35ms)
      过负荷保护
      电流定值 0.5A-100A(误差:<5%)
      时间定值 0S-100S(不超过35ms)
      零序电流保护
      电流定值 0.5A-100A(误差:<5%)
      时间定值 0S-100S(不超过35ms)
      过电压保护
      电压定值 20V-600V(误差:<5%)
      时间定值 0.1S-100S(不超过35ms)
      低电压保护
      电压定值 20V-400V(误差:<5%)
      时间定值 0.1S-100S(不超过35ms)
      过频I、II段保护
      频率定值 50.2Hz-55Hz(误差:<5%)
      时间定值 0.2S-100S(不超过35ms)
      低频I、II段保护
      频率定值 45Hz-49.5Hz(误差:<5%)
      时间定值 0.2S-100S(不超过35ms)
      频率突变
      频率定值 0.03Hs-10Hs(误差:<5%)
      时间定值 0.3S-100S(不超过35ms)
      低压1、2段保护
      电压定值 20V-600V(误差:<5%)
      时间定值 0.2S-100S(不超过35ms)
      正序分量闭锁保护
      电流定值 0.5A-100A(误差:<5%)
      逆功率保护
      电压定值 0.1W-600W(误差:<5%)
      时间定值 0.1S-100S(不超过35ms)

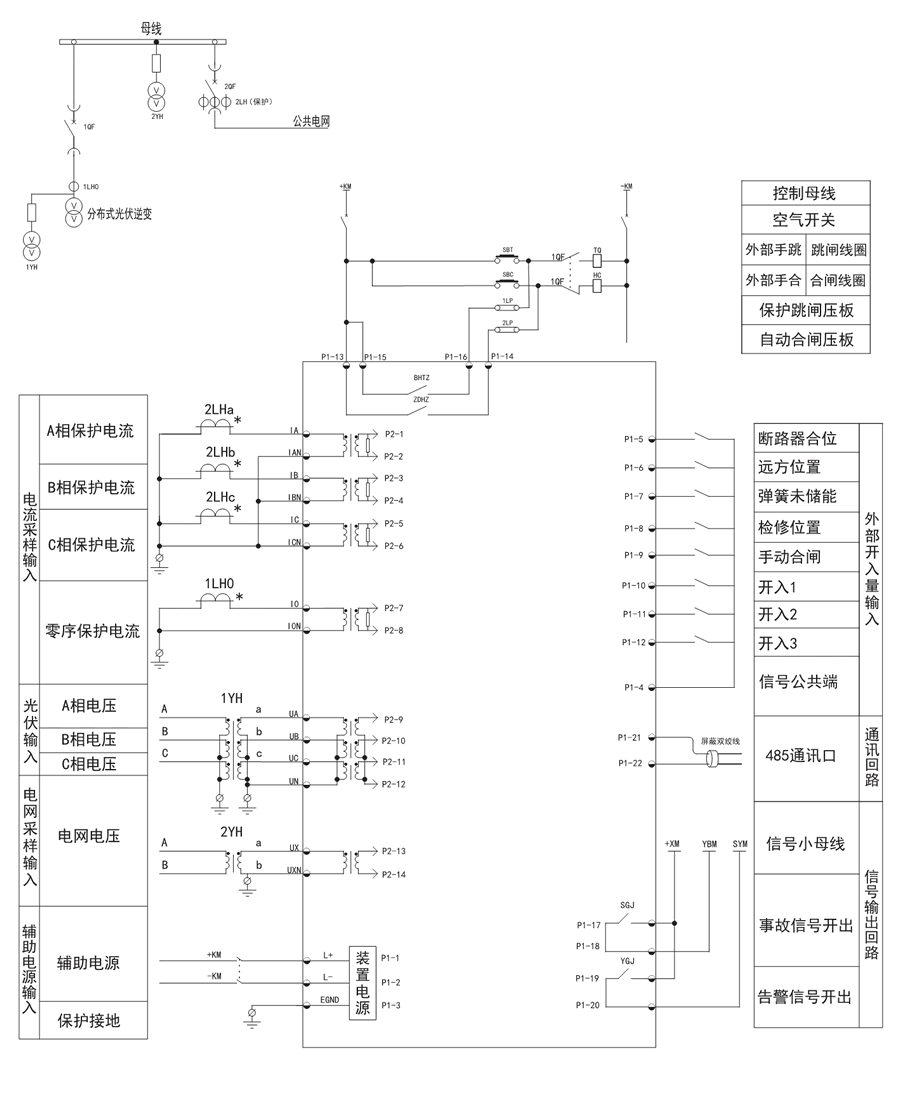

      逆功率保护装置接线示意图
      逆功率保护装置接线示意图
      逆功率保护装置技术参数
      工作电源
      电压范围 AC/DC:85~265V
      正常功耗 <5W
      额定频率 50Hz
      交流电流回路
      额定电流 5A(额定电流为1A时必须订货时说明电流要求即可)
      功率消耗 <0.5VA/相(In=1A), <1VA/相(In=5A)
      过载能力 2倍额定电流(连续工作),10倍额定电流(允许10s),20倍额定电流(允许1s)
      交流电压回路
      额定电压 100V或400V(订货时说明电压要求即可)
      功率消耗 <0.5VA/相(额定电压下)
      过载能力 1.2倍额定电压,连续工作
      遥测量计量等级
      电流 0.5级
      电压 0.5级
      环境条件
      工作温度 -20℃~+60℃
      存储温度 -25℃~+70℃
      湿度 5~95%RH

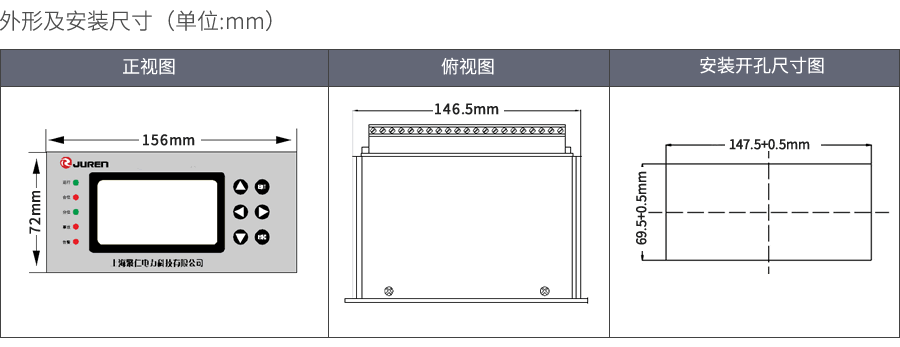

      逆功率保护装置外形及安装尺寸图
      逆功率保护装置外形及安装尺寸图
