DZS-11CE/203概述

DZS-11CE/203继电器属于延时中间继电器，主要用于各种保护和自动控制回路中，以增加保护和控制线路的触点数量和触点容量。

工作原理

DZS-11CE/203延时中间继电器系电磁式原理，装入插入式壳体里。继电器分为动作延时和返回延时两种。在继电器的线圈上面或下面装有阻尼环，当线圈通电或断电时，阻尼环中感应电流所产生的磁通阻碍主磁通的增加或减少，由此获得继电器的动作延时或返回延时。

技术参数

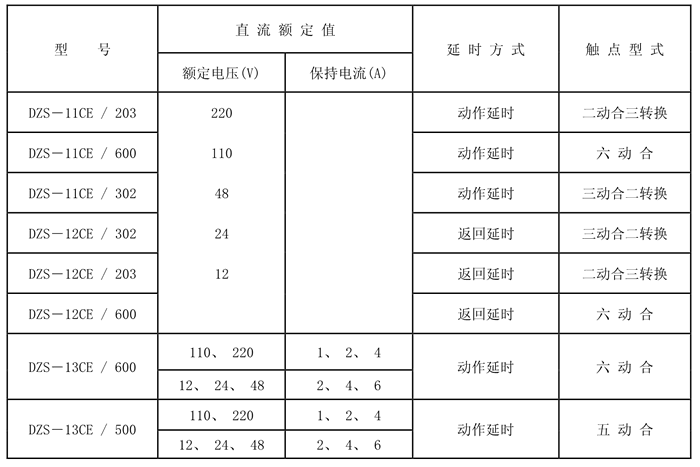

●DZS-11CE/203继电器的额定技术数据如下表所示：

●额定电压：220V、110V、48V、24V、12V。
●额定电流：1A、2A、4A、6A。
●接点形式：2动合3转换、3动合2转换、6动合、5动合。
●动作值：为额定值的30～70%。
●返回值：延时动作的继电器的返回值不小于5%额定值。
●保持值：具有电流保持绕组的继电器，保持电流不大于80%额定保持值。
●动作时间：DZS-11CE、DZS-13CE不大于0.06ms。
●返回时间：DZS-12CE不大于0.03ms。
●功率消耗：不大于5W。
●热性能：当周围环境温度为40℃时，继电器电压工作（或电流保持）绕组应能长期承受110％额定工作电压（或额定保持电流）值，其允许温升应不超过65℃。
●触点长期允许接通电流：5A。
●触点断开容量：在直流有感回路(τ=5ms)，U≤250V，I≤1A为50W；在交流(cosφ= 0.4)回路，U≤250V，I≤1A为250VA。
●电寿命：5×10³次。
●机械寿命：2.5×10⁴次。

DZS-11CE/203端子接线图

DZS-11CE/203调试方法

1、继电器中金属零件不应有锈蚀，绝缘零件不应有裂纹，损伤，所有锡焊处均应牢固可靠无虚焊，各部分的机械连接与电气连接均应牢固可靠，不易松动。
2、可动部分不应当有明显的摩擦。
3、各对触点应基本同时接触，触点偏心不超过0.5mm，动静触点打开后间隙不小于2mm。
4、调整继电器的动作值、返回值、保持值、动作时间和返回时间，使之满足3条2～5款规定的要求。如不满足要求应检查接触系统的调整是否合乎要求，各绕组的参数和极性是否正确，铁芯和动板是否合乎要求等，必要时要更换零件。

DZS-11CE/203凸出式板前接线

DZS-11CE/203凸出式板后接线
