    智能型可编程数显相位表
    所属分类:相位表
  • 021-37522344  67183050
  • 021-37196376
  • 152-2135-1741
  • 2693677254
  • 智能型可编程数显相位表
    • 综合自动化系统
    • 微机保护装置
    • 电力继电器
    • 直流电源
    • 电力仪表
    • 消防电器
    智能型可编程数显相位表用途
    智能型可编程数显相位表为新一代可编程智能表,主要用于对单相或三相用电线路中的功
    率因数、相位(功率因数角度)值进行实时测量与指示,并通过RS485接口或模拟量变送输出接口对被测
    电量数据进行远传。
    智能型可编程数显相位表产品规格
    ●采用模块化设计方式,全SMT生产工艺
    ●电压、电流互感器倍率可自由设置
    ●一路模拟量变送输出功能(可选),输出可任意编程设置为0~10mA、0~20mA、4~20mA
    ●一路上下限报警输出或两路开关量遥控输出功能(可选),报警动作延迟时间可在0~60s范围内任意设置
    ●RS485通讯输出功能(可选),采用标准MODBUS-RTU通讯规约
    ●可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能
    ●两路或四路开关状态检测功能(可选),配合RS485通讯实现开关状态的”遥信”与”遥测”
    ●最大最小值查看功能
    智能型可编程数显相位表输出方式选择
    X:显示仪表,无输出功能
    K:继电器触点输出
    B:模拟量变送输出
    T: RS485通讯接口
    S:继电器触点输出+RS485通讯接口
    D: 模拟量变送输出+RS485通讯接口
    N:继电器触点输出+模拟量变送输出+RS485通讯
    智能型可编程数显相位表安装与接线
    3.1 有功功率测量显示范围:0~999W~999kW~9999MW(单位通过状态指示灯自动切换)
    3.2 无功功率测量显示范围:0~999var~999kvar~9999Mvar(单位通过状态指示灯自动切换)
    3.3 测量准确度:±0.5%FS±1字(有功功率)、±1.0%FS±1字(无功功率)
    3.4 额定输入电压:AC100V、220V、380V(互感器倍率自由设定)
    3.5 额定输入电流:AC 1A或5A(互感器倍率自由设定)
    3.6 输入信号频率范围:45.00~65.00Hz
    3.7 输入回路功耗:电压<1VA 、电流<0.5VA
    3.8 分辨力:最高为1W,小数点自动移位
    3.9 采样速率:约3次/s
    3.10 溢出指示:显示字符“HHHH”或“LLLL”
    3.11 极性指示:可显示反向功率,负信号自动显示“-”
    3.12 辅助电源:AC/DC 85~264V 功耗:<3VA
    3.13 报警输出:上下限报警同一继电器输出,触点容量为AC250V/2A、DC30V/2A。
    3.14 变送输出:可自由设置为DC0~10mA、0~20mA或4~20mA,准确度±0.5%FS,与信号输入及
    辅助电源之间电气隔离, 输出负载电阻:≤250Ω
    3.15 通讯接口:RS485串行通讯,采用MODBUS_RTU通讯规约
    3.16 通讯波特率:1200bit/s、2400bit/s、4800bit/s、9600bit/s可选
    3.17 工作环境:温度-10~50℃,湿度≤85%RH的无腐蚀性场合

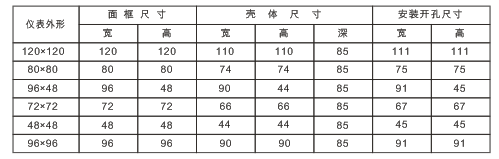

    外形尺寸
