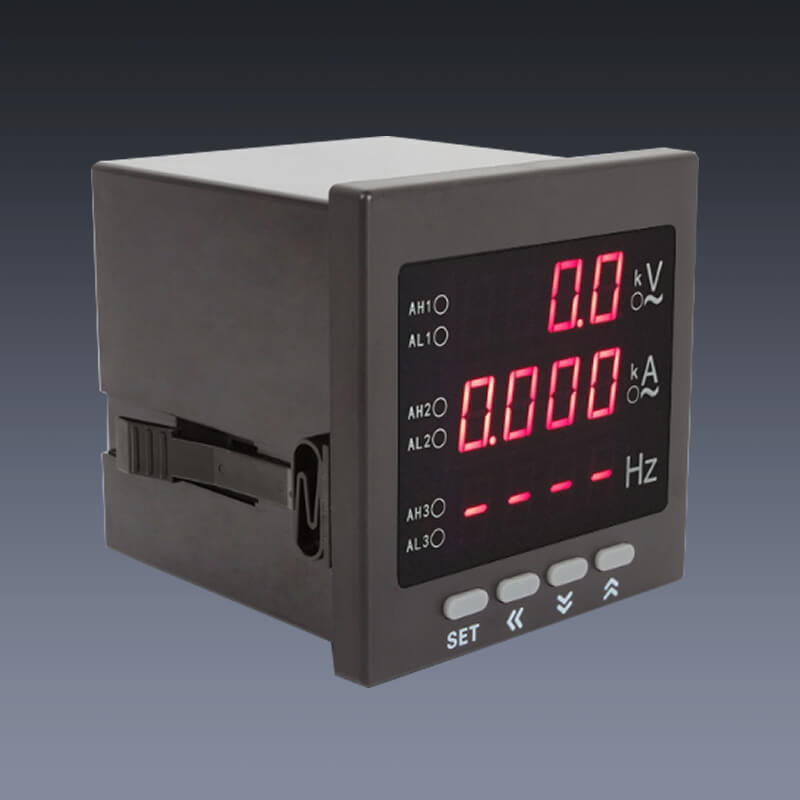

  • 单相电压电流频率组合表
  • 文章类别:电力仪表
  • 文章概述
  • 三数显单相电压电流频率组合表主要用于对单相用电线路中的电压、电流和频率同时进行实时测量与指示,并通过多路变送输出端口或RS485通讯接口将测量数据进行远传,广泛应用于电力行业的智能远程测控。
  • 询价留言

    • 三数显单相电压电流频率组合用途
      主要用于对单相用电线路中的电压、电流和频率同时进行实时测量与指示,并通过多路变送输出端口或RS485通
      讯接口将测量数据进行远传,广泛应用于电力行业的智能远程测控。
      三数显单相电压电流频率组合功能特点
      ●采用三排数字同时显示出线路中的三相电压参数值,显示直观,读数方便
      ●全SMT生产工艺,模块化设计方式
      ●电压互感器倍率可自由设置
      ●三路模拟量变送输出功能(可选),输出可编程设置为0~10mA、0~20mA、4~20mA
      ●三路上下限报警输出或三路开关量输出功能(可选),输出为继电器触点,输出延迟时间可设置
      ●RS485通讯输出功能(可选),采用标准MODBUS-RTU通讯规约
      ●可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能,变送和报警对象可任意指定
      ●两路或四路开关量输入检测功能(可选)
      ●较大较小值查看功能
      三数显单相电压电流频率组合输出方式
      X: 显示仪表,无输出功能;K:三路继电器触点输出;T: RS485通讯接口; S: 继电器触点(单路)+RS485通讯;D: 模拟量变送(单路)+RS485通讯; B:三路模拟量 变送输出 N: 继电器触点+模拟量变送+RS485通讯接口输出;
      三数显单相电压电流频率组合技术参数
      3.1 测量显示范围:AC 0~600V(直接测量)、 AC 0~380kV(外附*/100V电压互感器)
      3.2 测量准确度:±0.5%FS±1字
      3.3 额定输入电压:AC100V、220V、380V、500V(互感器倍率自由设定)
      3.4 输入回路功耗:<1VA
      3.5 显示分辨力:为0.1V,小数点自动移位,V/kV单位自动切换
      3.6 辅助电源:AC/DC 85~264V 50/60Hz 功耗<3VA
      3.7 报警输出:触点容量AC250V/2A、DC30V/2A。
      3.8 变送输出:0~10mA、0~20mA、4~20mA任选,准确度±0.5%FS,负载电阻≤250Ω,与信号输入及辅助电源电气隔离
      3.9 通讯接口:RS485串行通讯,采用MODBUS_RTU通讯规约
      3.10 工作环境:温度-10~50℃,湿度≤85%RH的无腐蚀性场合
      三数显单相电压电流频率组合安装方法
      根据仪表外形在上表中选择对应的开孔尺寸,在安装屏面上开一个孔,仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内,用手推紧即可。
