FHP-33A/3跳合位电源监视控制继电器

文章类别：FHP-33型跳位合位电源监视继电器

文章概述

产品型号：FHP-33A/3
返回值：大于5%额定值
额定电压：AC110V
动作时间：小于20ms

询价留言

产品详情
产品分类
相关文章
项目业绩

概述

FHP-33A/3跳位、合位、电源监视综合控制继电器用于直流或交流操作的各种自动控制装置和继电保护中，可以直接控制跳位、合位回路以及监视控制电源，并方便的调节合闸延时，电源监视断电延时时间。FHP-33A/3的安装结构可分为嵌入式板后接线结构和凸出式板前接线这两种。聚仁电力根据市场需求，推出了以导轨安装的跳合位电源监视继电器，其特点为安装更方便、接线无简单、可多个拼接。

FHP-33A/3触点形式及动作时间

型号	工作电压	返回值	动作时间
FHP-33A/1	DC：110V	>5%额定值	<20ms
FHP-33A/2	DC：220V	>5%额定值	<20ms
FHP-33A/3	AC：110V	>5%额定值	<20ms
FHP-33A/4	AC：220V	>5%额定值	<20ms
FHP-33A/5	AC：380V	>5%额定值	<20ms
FHP-33Q/1	DC：110V	>5%额定值	<20ms
FHP-33Q/2	DC：220V	>5%额定值	<20ms
FHP-33Q/3	AC：110V	>5%额定值	<20ms
FHP-33Q/4	AC：220V	>5%额定值	<20ms
FHP-33Q/5	AC：380V	>5%额定值	<20ms

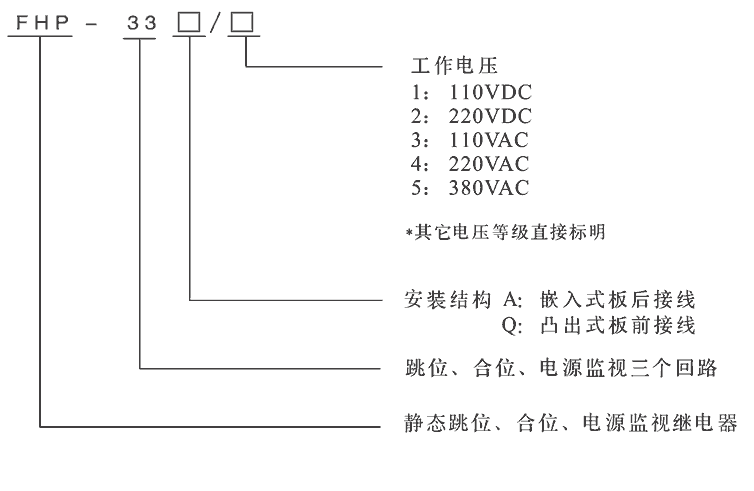

FHP-33A/3型号及含义

主要特点

常规使用的单一跳位继电器，合位继电器，电源监视继电器所用导线很细，匝线很多，存在容易断线，可靠性低，动作和返回时间长，占用柜体空间大等缺点。 FHP-33A/3综合控制继电器是集跳位、合位、电源监视继电器为一体，是替代上述单一功能继电器的理想产品，能够满足有特殊功能的要求和场合，采用线圈电压较低的多个继电器组合而成。具有以下特点：
■采用进口密封型继电器，防潮、防尘、线径粗不断线，可靠性高。
■有电源指示灯和动作指示灯，易观察。
■安装灵活，功能强，适合安装于需要使用继电器的场所。
■继电器电气和机械寿命长，免维护。
■触点容量大，接触电阻小。

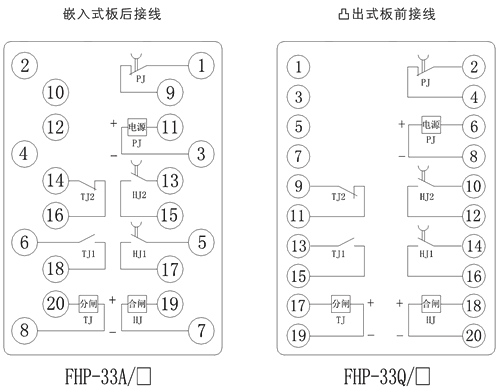

接线图

企业实拍

FHP-33A/3技术参数

额定参数
直流额定电压	110V、220V可选
交流额定电压	110V、220V、380V可选
动作值	≤70%额定电压
保持值	≥50%额定电压
动作时间	<20ms
返回值	>5%额定值
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
