  • RYII-D系列静态电压继电器
  • 所属类别：电压继电器

  • 触点形式

    2副转换触点

    整定范围

    1=0.5~99.9V，极差0.1V；2=1~199V，3=40~450V，极差1V

    辅助电源

    AC/DC：85~265V

    过电压返回系数

    0.85~0.95

    低电压返回系数

    1.02~1.12

    安装方式

    35mm导轨条安装

    我要询价留言

    • RYII-D系列电压继电器概述

      采用集成电路和导轨安装设计的RYII-D系列电压继电器用于发电机、变压器和输电线的继电保护装置中。具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。且作为低电压继电器使用无抖动现像，提供辅助电源后可替代电磁型电压继电器。

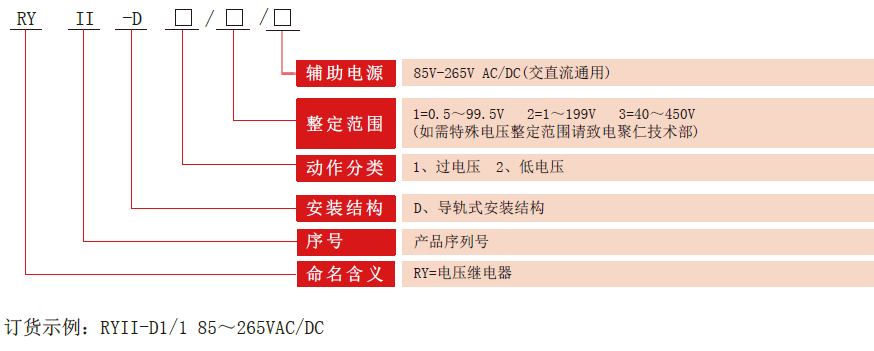

      RYII-D系列电压继电器型号分类及含义
      RYII-D电压继电器型号分类
      RYII-D系列电压继电器技术参数

      触点形式

      2副转换触点

      整定范围

      1=0.5~99.9V，极差0.1V；2=1~199V，3=40~450V，极差1V

      辅助电源

      AC/DC：85~265V

      过电压返回系数

      0.85~0.95

      低电压返回系数

      1.02~1.12

      安装方式

      35mm导轨条安装

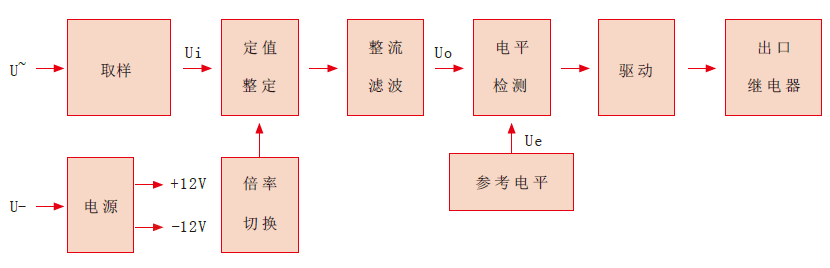

      RYII-D电压继电器工作原理
      RYII-D工作原理图
      RYII-D为静态电压继电器，采用进口集成电路构成；被测量的交流电压U~ 经隔离变压器降压后得到与被测电压成正比的电压Ui，经整定后进行整流，整流后脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo，在电平检测中Uo与直流参考电压Ue进行比较，若直流电压Uo 低于参考电压，电平检测器输出正信号，驱动出口继电器，则本继电器处于动作状态。反之，不论是过电压继电器或是低电压继电器，若直流电压Uo高于参考电压Ue，电平检测器输出负信号继电器处于不动作状态。

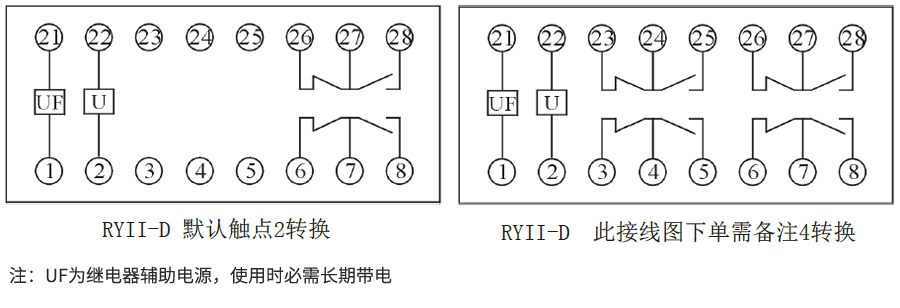

      内部接线图
      RYII-D系列电压继电器内部接线图
      外形尺寸图
      RYII-D电压继电器外形尺寸
