  • RGL系列过流继电器
  • 所属类别:过流继电器
  • 触点形式

    1动合,1动合1信号,1转换,1转换1信号

    额定电流

    2~20A(无辅助电源),极差0.1A

    速动倍速整定

    2~9.9倍,极差0.1倍

    速动延时整定

    0~0.9S,极差0.1S

    反时限曲线K值

    0.01~9.99

    安装方式

    凸出式前接线、凸出式后接线

    我要询价留言

    • RGL系列过流继电器概述
      适用于城市和农村电力网供电线路、变压器、电机的过负荷和短路保护。RGL系列过流继电器为信成电路型继电器,采用数码开关整定电流值,直观方便,改变整定值无须检验,整定范围为2~20A(级差为0.1A)。具有精度高、功耗小、动作时间快、返回系数高等特点。其结构与GL系列过流继电器相同。

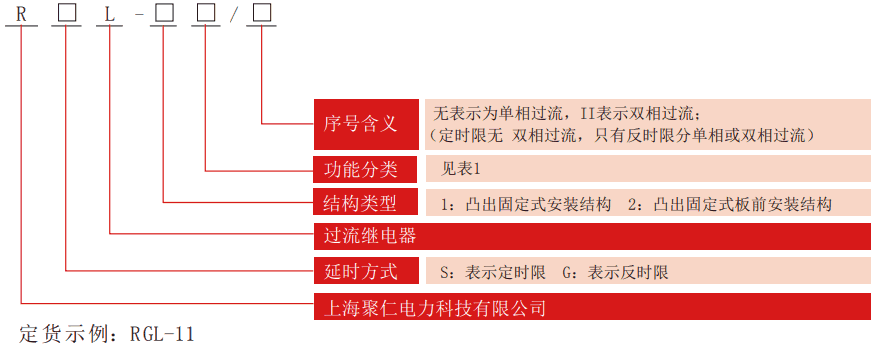

      RGL系列过流继电器型号分类及含义
      RGL系列过流继电器型号分类
      RGL系列过流继电器技术参数

      触点形式

      1动合,1动合1信号,1转换,1转换1信号

      额定电流

      2~20A(无辅助电源),极差0.1A

      速动倍速整定

      2~9.9倍,极差0.1倍

      速动延时整定

      0~0.9S,极差0.1S

      反时限曲线K值

      0.01~9.99

      安装方式

      凸出式前接线、凸出式后接线

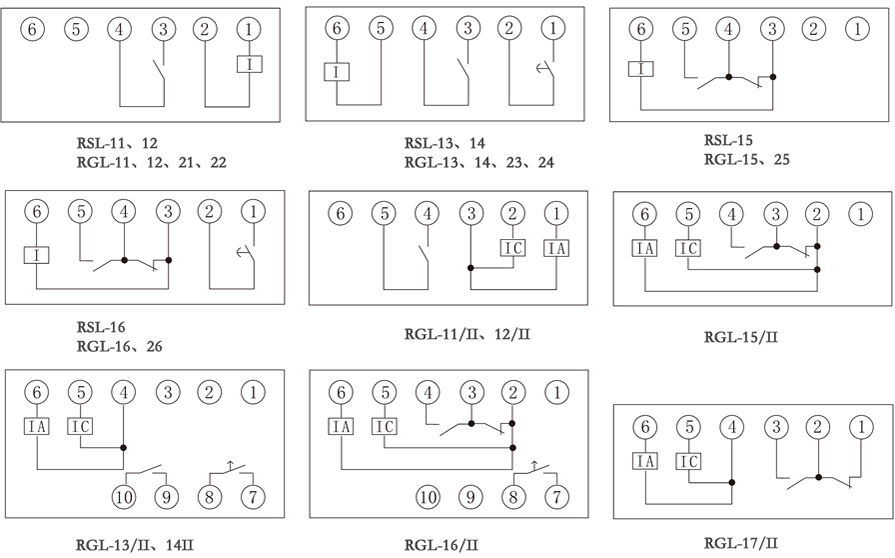

      内部接线图
      RGL系列过流继电器内部接线图
      单相过流外形及安装开孔尺寸
      RGL系列单相过流继电器外形及安装尺寸

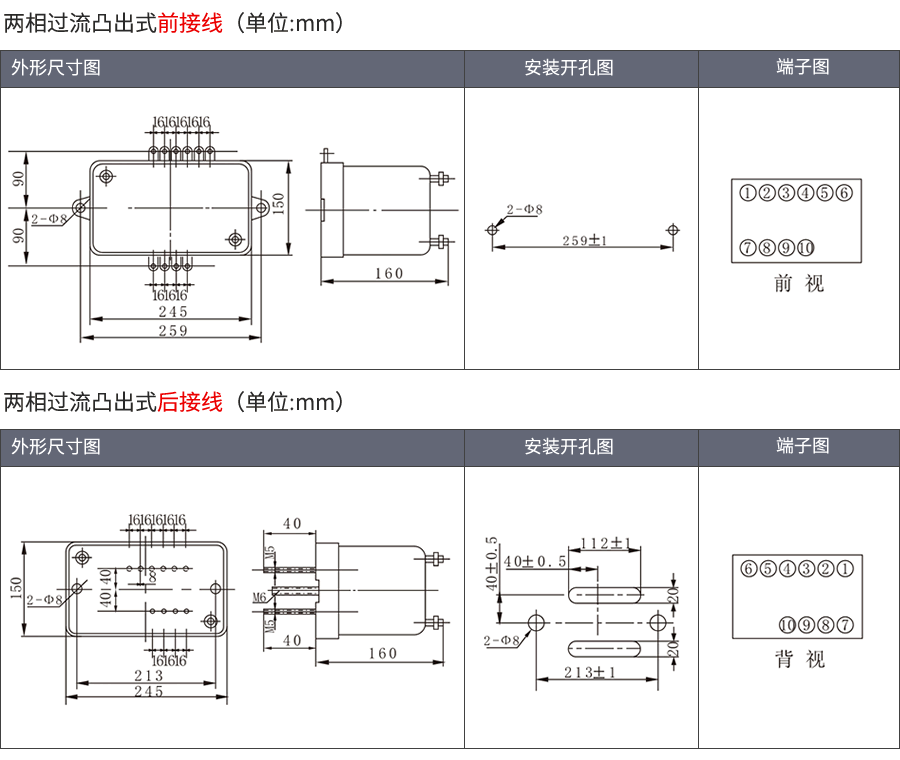

      两相过流外形及安装开孔尺寸
      RGL系列两相过流继电器外形及安装尺寸
