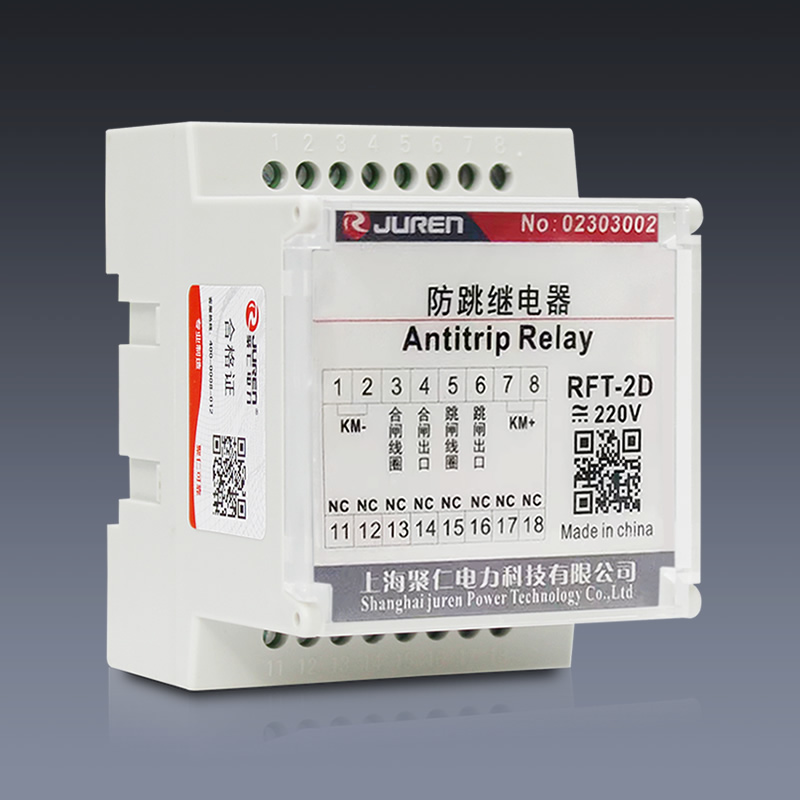

  • RFT-D系列防跳继电器
  • 所属类别:中间继电器
  • AC电压范围

    110V、220V

    DC电压范围

    110、220V

    电源端子

    1-2(KM-) 7-8(KM+)

    浪涌冲击

    Ⅳ级

    防护等级

    IP20

    安装方式

    35mm

    我要询价留言

    • RFT-D系列防跳继电器概述
      在有跳闸命令时,启动防跳继电器(FTJ),启动防跳功能。开关防跳回路是为了在发生手动电合开关时,线路有故障使保护动作导通跳闸回路,或者跳闸出口接点卡死而造成开关的跳跃,从而损坏开关或对系统造成冲击。防跳继电器是与微机保护装置配合,实现断路器防跳功能的继电器。防跳继电器分为110V和220V两种,订货时默认与工作电源220V(防跳继电器不能在DC48V电压系统中使用,此时建议客户使用断路器自身的防跳功能)。

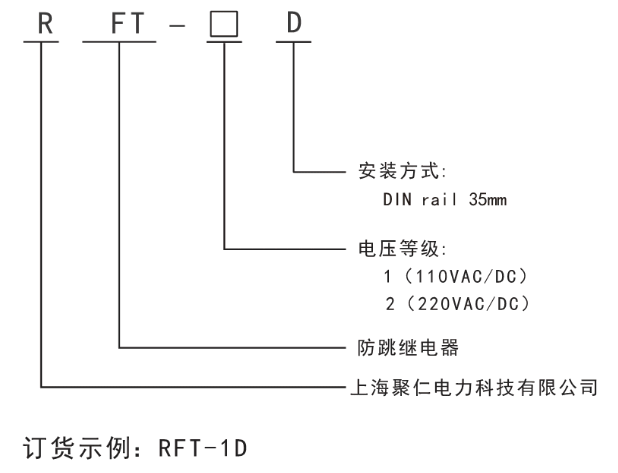

      RFT-D系列防跳继电器型号及含义
      RFT-D系列防跳继电器型号及含义
      RFT-D系列防跳继电器测试步骤
      1、在综保带防跳的前提下,手分一次、手合一次,若断路器可正常分合,则初步判断断路器没有带防跳;
      2、待确认断路器没有带防跳后,手动合闸,然后做一次保护跳(且保护跳闸电流不除),此时做一次手合,若断路器先合一次,再分闸,则代表防跳功能触发;
      3、待确认断路器没有带防跳后,手动合闸,此时断路器合上,且手动合闸信号不撤除此时短接手动分闸接点,断路器分闸,则代表防跳功能触发。
      RFT-D系列防跳继电器原理接线图
      RFT-D系列防跳继电器原理接线图
      RFT-D系列防跳继电器技术参数

      AC电压范围

      110V、220V

      DC电压范围

      110、220V

      电源端子

      1-2(KM-) 7-8(KM+)

      浪涌冲击

      Ⅳ级

      防护等级

      IP20

      安装方式

      35mm

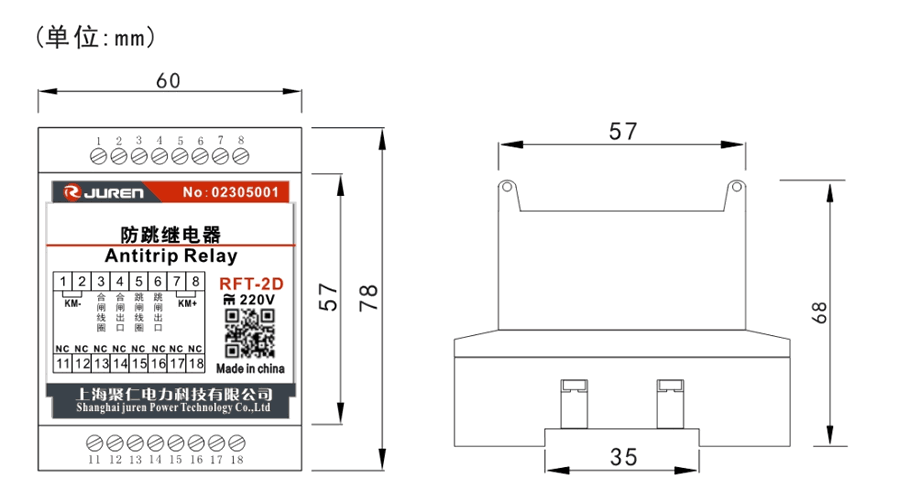

      RFT-D系列防跳继电器外形尺寸
      RFT-D系列防跳继电器外形尺寸图
