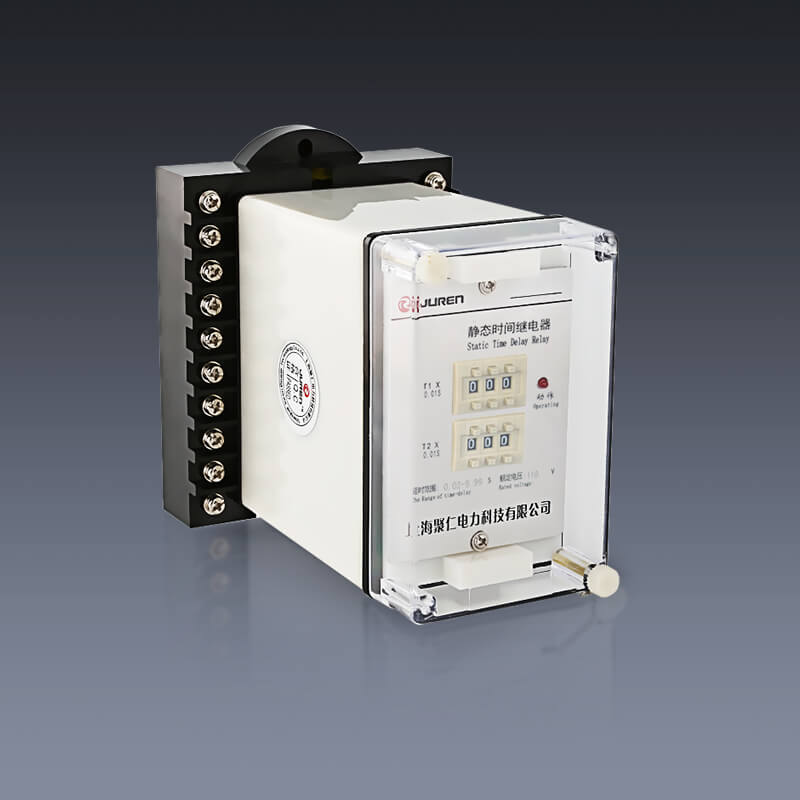

时间继电器实物图
  • 时间继电器

    用于电力系统二次回路继电保护及自动控制回路中。

    工作电压:110V、220V(AC/DC)

    安装结构:导轨安装、凸出式固定结构、凸出式插拔结构、嵌入式插拔结构

  • 首页> 产品中心>时间继电器

    联系我们

    •  152-2135-1741
    •  021-67183050
    •  021-37190051
    •  jurendianli@163.com

  • ZSJ-3系列时间继电器
  • 所属类别:时间继电器
  • 触点形式

    2副独立延时转换触点、1副瞬动转换触点

    延时范围

    0.02~9.99S(极差0.01S)

    AC电压范围

    110V、220V

    DC电压范围

    110V、220V

    安装结构

    嵌入式插拔结构

    接线方式

    板前/板后接线

    我要询价留言

    选型手册下载

    • ZSJ-3系列时间继电器概述

      用于电力系统二次回路各种保护和自动控制线路中作为辅助继电器。ZSJ-3系列时间继电器为集成电路型继电器,具有精度高、功耗小,动作时间准确、整定直观方便、范围宽等特点。安装结构采用嵌入式插拔结构。

      ZSJ-3系列时间继电器型号分类及含义
      ZSJ-3时间继电器型号分类
      ZSJ-3系列时间继电器技术参数

      触点形式

      2副独立延时转换触点、1副瞬动转换触点

      延时范围

      0.02~9.99S(极差0.01S)

      AC电压范围

      110V、220V

      DC电压范围

      110V、220V

      安装结构

      嵌入式插拔结构

      接线方式

      板前/板后接线

      ZSJ-3时间继电器工作原理
      ZSJ-3继电器的原理由继电器有晶体振荡器、分频器、计数器、整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时,继电器内部瞬动继电器和两个延时执行继电器瞬时动作,触点切换,并使电源回路与计时回路断开,因此计时回路处于失电状态,以提高继电器抗干扰性能。当输入电压大大降低或完全消失时,瞬动继电器瞬时返回。(两个延时执行继电器仍处于动作状态),触点也瞬时返回,使储能电源接通计时回路,晶体振荡产生时钟脉冲,经分频后得到10ms计时脉冲,计数器对计时脉冲计数,当所计脉冲数与整定开关预置值符合时,驱动执行继电器返回,完成断电延时返回的功能。
      内部接线图
      下图中触点为继电器失电后的状态,当加上额定电压时,瞬动触点K3、延时时间为t1的延时触点和延时时间为t2的延时触点同时动作,此时触点状态与图所示相反,当所加电压突然断电时,瞬动触点K3立即返回,延时触点K1在断电后延时t1才返回,同样延时触点t2在断电后延时t2才返回,返回后触点状态如下图所示。

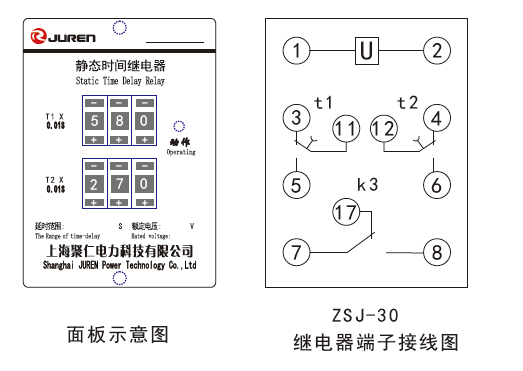

      ZSJ-3系列时间继电器内部接线图
      ZSJ-30嵌入式插拔结构外形及接线方式
      ZSJ-3-30时间继电器嵌入式插拔结构外形及接线方式
