用途

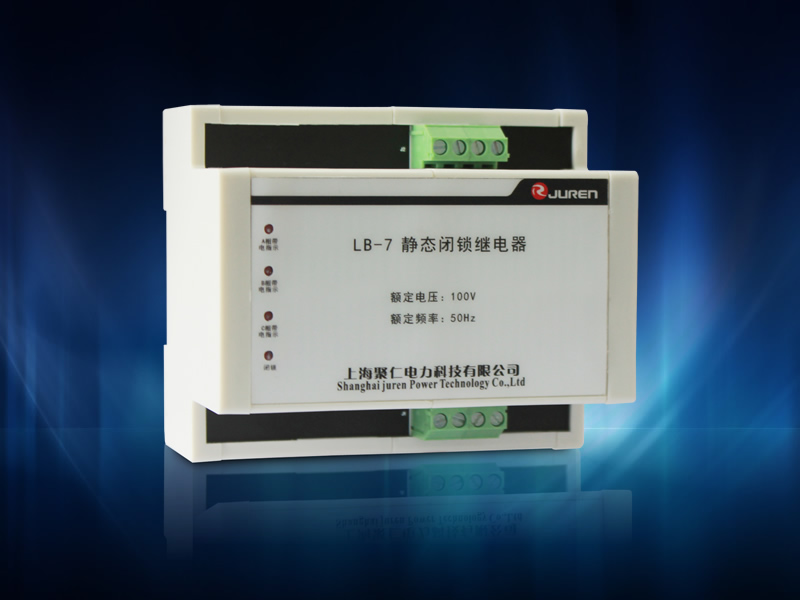

LB-7静态闭锁继电器是上海聚仁电力在传统电磁型继电器的基础上进行研发升级的。主要适用于发电厂及变电所内高压母线上的电压互感器（PT）的二次侧、当高压母电时防止工作人员误合接地刀闸。安装LB-7闭锁继电器可防止此类安全问题的发生。

特点
1、LB-7闭锁继电器带有三个单独的LED灯分别显示A、B、C相是否带电或缺相，并且具有独立的闭锁灯显示；
2、由传统的电磁型升级为电子型静态继电器，LB-7的硬件更安全可靠，升级后接线方式与传统的电磁型闭锁继电器基本一致；
3、带有MCU单片机采样控制，具有独立判定；
4、LB-7闭锁继电器采用导轨安装，壳体具有体积小、外形美观等优点，并且符合欧规标准；
5、抗干扰能力强EMC（浪涌、脉冲群、静电）等试验可过4级；
6、在-40℃~70℃环境温度下能够可靠运行。

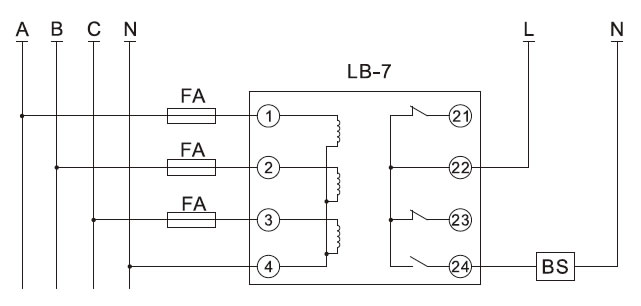

LB-7接线图

LB-7安装尺寸图
