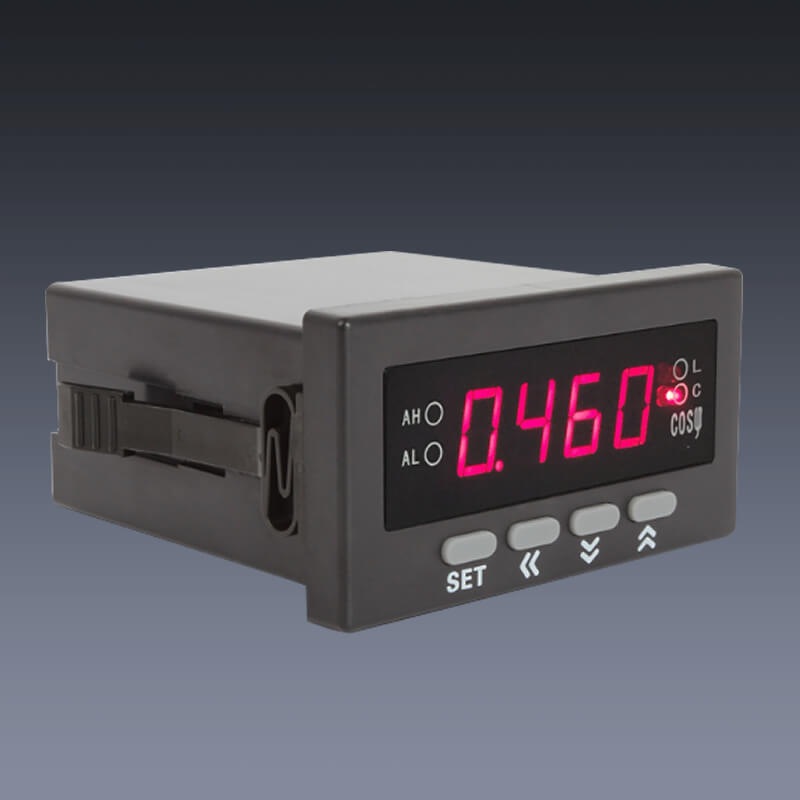

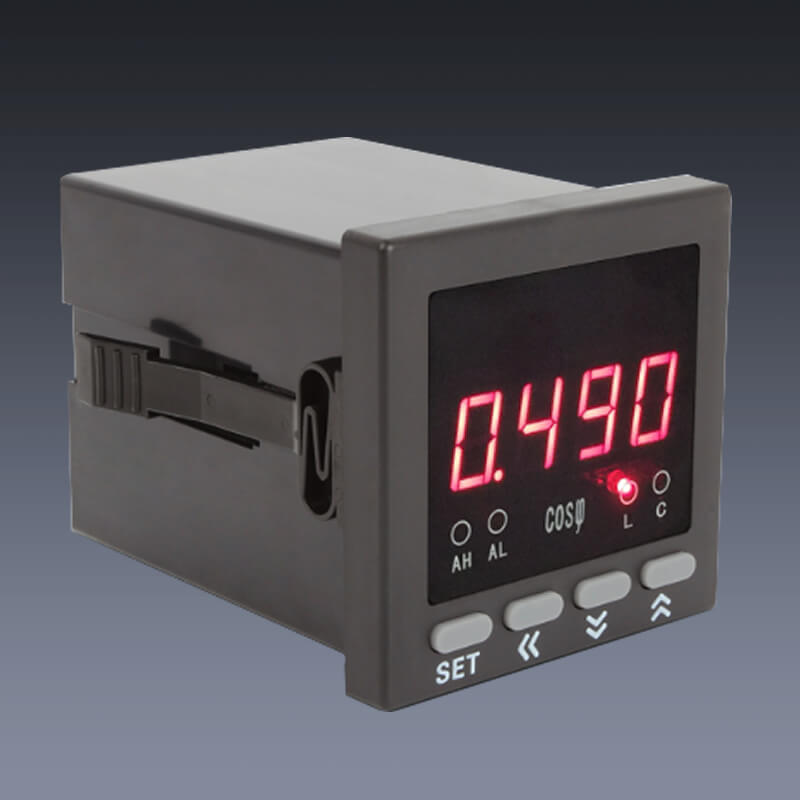

  • SJRL19系列智能可编程功率因素表
  • 所属类别:功率因素表
  • 功率因素范围

    0.01L~0.5L~1~0.5C~0.001C

    频率测量范围

    45~65Hz

    准确度

    ±0.1Hz

    功率因素分辨力

    0.001

    频率分辨力

    0.01Hz

    电流输入范围

    1~5A

    我要询价留言

    • 型号命名规则及功能含义
      电力仪表型号命名规则及功能含义图
      智能可编程功率因素表选型规格说明

      测量并以数字直读方式显示出用电线路中的单、三相功率因数值或相位值。功率因数表可查看相位和频率,相位表可查看功率因数和频率。并可根 据用户需要提供越限报警输出、变送输出和通讯输出功能,仪表面板上设有可编程键盘,可对仪表的上下限报警值、报警回差、仪表通讯地址、通讯波特率、变送输出规格、对应的变送输出范围等参数进行编程设置。

      技术指标 产品型号 外形尺寸代号(□内填数字)
      2 3 5 7 9
      三相功率因素表 SJRL193H-□X1
      三相功率因素表带报警 SJRL193H-□K1
      三相功率因素表带通讯 SJRL193H-□T1
      三相功率因素表带变送 SJRL193H-□B1
      单相功率因素表 SJRL194H-□X1
      单相功率因素表带报警 SJRL194H-□K1
      单相功率因素表带通讯 SJRL194H-□T1
      单相功率因素表带变送 SJRL194H-□B1

      电力仪表壳体外形代号对应图

      外形及安装开孔尺寸
      电力仪表外形及安装开孔尺寸图
      频率表技术参数
      技术指标 参数
      功率因素测量范围 0.01L~0.500L~1~0.500C~0.001C
      相位测量范围 0°~359.9°
      频率测量范围 45~65Hz
      功率因素测量准确度 ±0.01
      相位测量准确度 ±1°
      频率测量准确度 ±0.1Hz
      功率因素分辨力 0.001
      相位分辨力 0.1°
      频率分辨力 0.01Hz
      额定输入电压 AC:100V±10%、220V±10%、380V±10%
      电流输入范围 1~5A
      开关量输入 两路无源触点输入
