    重动中间继电器概述

    随着国际化浪潮的到来,我国电力产品在国际市场上走出去,借鉴国际电力电气巨头(菲尼克斯、西门子、ABB、施耐德、欧姆龙、魏德米勒、芬德、LOVATO等)的先进的国际化设计理念我公司隆重推出RZY3系列欧规18mm高密度导轨安装电力重动中间继电器。其有以下特点:

    1、外形美观,符合国际化电力电气产品模块化小型化的潮流。

    2、高安装密度,仅18mm宽度,极大提高功能安装密度,有利于节省柜子空间,在相同空间内可容纳更多的安装单元和功能单元,有利于柜体的小型化。

    3、免插拔设计,不采用插拔设计,彻底解决运输,安装和运行过程中因振动导致的不可靠性的发生,提高可靠性。

    4、35mm标准导轨安装或螺丝固定安装,适用不同使用环境。

    5、内部小型电磁继电器采用国际知名品牌(美国泰科),启动功率不小于5W,满足DL478标准要求“所有涉及直接跳闸的强电开入回路启动功率不小于5W”的要求。触点容量大(8A,75W),动作时间快(<10ms),可替代常规的重动中间(TZJ-01、TZJ-02、XZJ-01、EDP01-RDI)。

    6、触点形式采用扩展一开点方式,满足各种应用场合兼顾成本,不用备很多种,减少备货规格,简化管理。

    7、继电器抗交直流干扰及引线过长干扰。


    重动中间继电器技术指标

    1、环境温度:-5℃~+45℃

    2、相对湿度:5%-95%

    3、大气压力:86~106Kpa

    4、工作位置:任意

    5、动作值:直流动作电压不大于额定电压的70%,交流动作电压不大于额定电压的80%,动作电压不小于额定电压的55%

    6、返回值:不小于额定电压的10%

    7、动作时间:不大于10ms

    8、返回时间:不大于5ms

    9、功耗:启动功率不小于5W

    10、触点负载能力:

    阻性220VAC 8A

    感性220VAC COSΦ=0.4 250VA

    感性220VAC τ=5ms 75W

    11、介质耐压:

    同组触点间:≥1000VAC

    线圈-接点:≥4000VAC

    重动中间继电器接线图

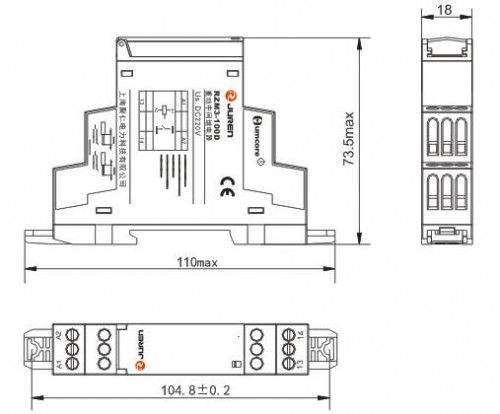

    重动中间继电器外形尺寸
