  • JY-7A/5欠电压继电器
  • 文章类别:JY-7型有辅源电压继电器
  • 文章概述
  • 产品型号:JY-7A/5
    功能类型:欠电压继电器
    返回系数:1.04~1.08
    返回时间:小于27ms

  • 询价留言

    • 概述
      JY-7A/5电压继电器为有辅助电源电压继电器,用于发电机、变压器、输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。JY-7A/5采用集成电路静态型继电压电器,具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

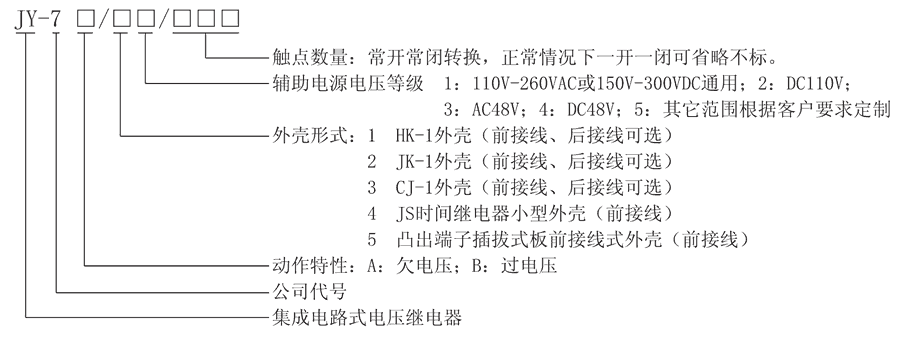

      JY-7A/5型号及其含义
      JY-7A/5型号及其含义
      主要特点
      ■整定方便,采用三位拨码开关整定电压值,直观方便,无须校验。
      ■带辅助电源电压继电器整定范围:10~399V。
      ■带辅助电源电压继电器,辅助电源采用开关电源工作方式,交直流通用,范围大,交流60V~260V,直流48~300V。
      ■JY-7A/5电压继电器精度高、级差小、误差小。
      ■可靠性高,无抖动,无拒动,动作快,返回系数高。
      JY-7A/5触点形式及动作方式
      型号 动作方式 整定范围 返回系数 返回时间
      JY-7A/1 欠电压继电器 10V~399V 1.04~1.08 <27ms
      JY-7A/2 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
      JY-7A/3 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
      JY-7A/4 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
      JY-7A/5 欠电压继电器 19V~130V或40V~260V 1.04~1.08 <27ms
      JY-7B/1 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
      JY-7B/2 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
      JY-7B/3 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
      JY-7B/4 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms
      JY-7B/5 过电压继电器 19V~130V或40V~260V 0.93~0.97 <27ms

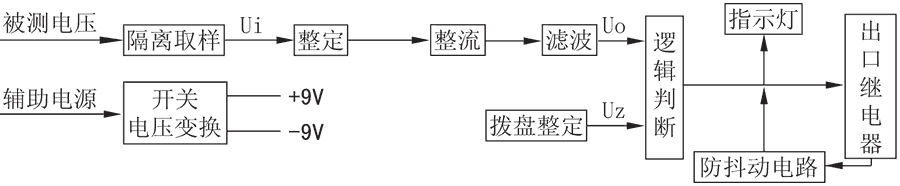

      JY-7A/5电压继电器工作原理

      被测电压经过电阻分压取样后,得到与被测电压成比例的取样电压Ui,然后经过拨码整定,再进行整流滤波,得到直流Uo,逻辑回路将Uo与门坎电压Uz进行比较。对欠电压继电器,若Uo>Uz,则出口继电器不动作;若Uo<Uz,则出口继电器动作。对过电压继电器,若Uo<Uz,则出口继电器不动作;若Uo>Uz,则出口继电器动作。JY-7A/5电压继电器还设有专门电路,保证出口继电器在辅助电源上电瞬间和不稳定时封锁出口继电器,使之不动作。

      带辅助电源电压继电器工作原理

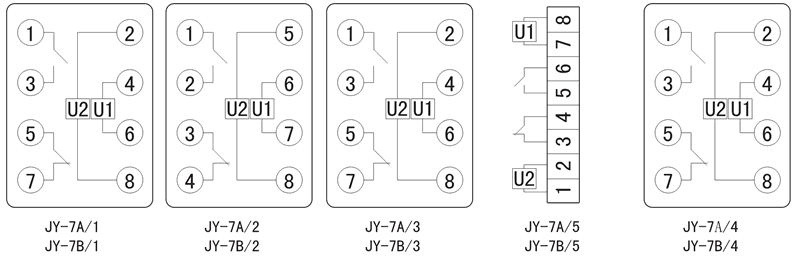

      JY-7A/5接线图
      JY-7A/5内部接线图
      JY-7A/5技术参数
      额定参数
      辅助电源 AC48V~260V、DC48V~300V
      过电压返回系数 0.92~0.96
      欠电压返回系数 1.04~1.08
      过电压动作时间 1.2倍整定值<25ms,2倍整定值<20ms
      欠电压动作时间 0.5倍整定值<20ms
      返回时间 <27ms
      功耗 <5W
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特点

      JY-7A/5阻燃壳体

      JY-7A/5静态集成电路

      JY-7A/5端子排接线

      JY-7A/5导轨条安装

      导轨安装结构
      JY-7A/5导轨安装结构外形尺寸
      JY-7A/5凸出式固定结构
      JY-7A/5凸出式固定安装结构
      JY-7A/5凸出式插拔结构
      JY-7A/5凸出式插拔安装结构
      JY-7A/5嵌入式插拔结构
      JY-7A/5嵌入式插拔安装结构
