  • JDZS-5202B可调断电延时中间继电器
  • 文章类别:JDZS-5000B型中间继电器
  • 文章概述
  • 产品型号:JDZS-5202B
    触点形式:2常开2常闭
    延时类型:断电延时中间继电器
    延时时间:0.02S~9.99S

  • 询价留言

    • 概述
      JDZS-5202B中间继电器为可调断电延时中间继电器主要用于各种保护和自动控制装置中,增加保护和控制回路的触点数量及触点容量以及时间逻辑功能。JDZS-5202B采用集成电路具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点,并采用导轨安装和端子排接线,具有安装方便、接线简单等优点。
      型号及含义

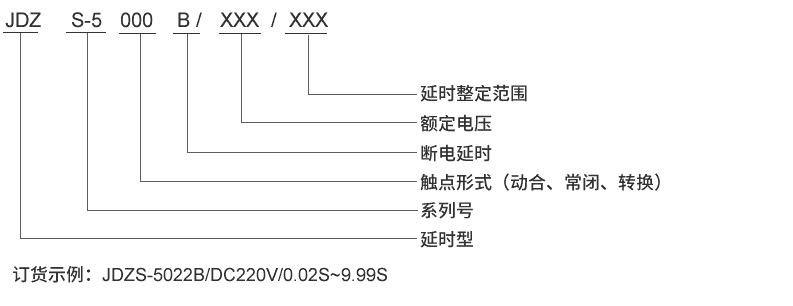

      JDZS-5202B型号及其含义
      JDZS-5202B触点形式及延时范围
      型号 触点形式 延时整定范围 级差 电压值
      JDZS-5202B 2常开2转换 0.02S~9.99S 10mS AC/DC:110V、220V
      JDZS-5004B 4转换 0.02S~9.99S 10mS AC/DC:110V、220V
      JDZS-5104B 1常开4转换 0.02S~9.99S 10mS AC/DC:110V、220V
      JDZS-5022B 2常闭2转换 0.02S~9.99S 10mS AC/DC:110V、220V
      JDZS-5112B 1常开1常闭2转换 0.02S~9.99S 10mS AC/DC:110V、220V
      JDZS-5002B 2转换 0.02S~9.99S 10mS AC/DC:110V、220V
      接线图

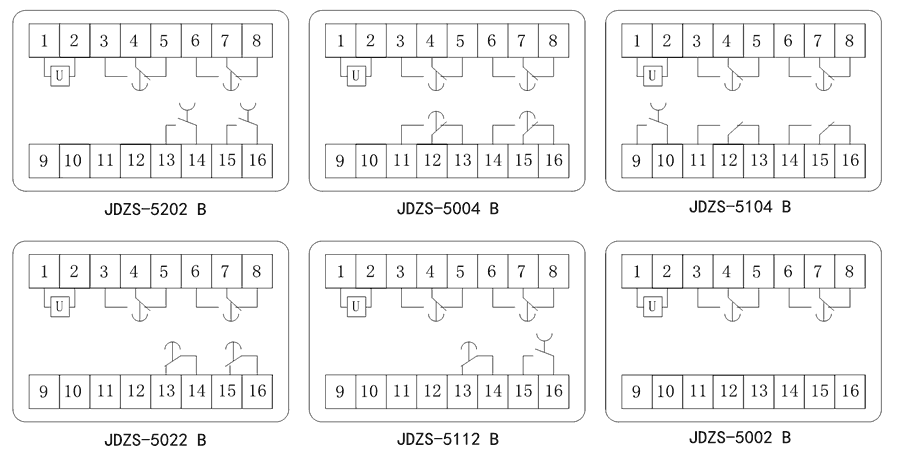

      JDZS-5202B内部接线图
      JDZS-5202B技术参数
      额定参数
      直流额定电压 110V、220V可选
      交流额定电压 110V、220V可选
      直流动作电压 ≤70%额定电压
      交流动作电压 ≤75%额定电压
      整定时间 0.02S~9.99S
      级差 10mS
      返回值 ≥5%
      功耗 ≤2W
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特点

      JDZS-5202B阻燃壳体

      JDZS-5202B静态集成电路

      JDZS-5202B端子排接线

      JDZS-5202B导轨条安装

      导轨安装结构
      JDZS-5202B导轨安装结构外形尺寸
