  • JDZS-1010中间继电器
  • 文章类别:JDZS-1000固定延时中间继电器
  • 文章概述
  • 产品型号:JDZS-1010中间继电器
    触点形式:1常闭
    功能类型:延时动作和延时返回可选
    整定时间:0.6S、0.8S、1.1S、2S可选
    辅助电源:48V、110V、220V(AC/DC)
    安装方式:导轨安装

  • 询价留言

    • 概述
      JDZS-1010中间继电器为固定延时中间继电器,主要用于各种保护和自动控制装置中,保护和控制回路的触点数量及触点容量。其功能与DZS电磁式中间继电器可兼容,[关 键词]采用集成电路具有精度高、功耗小、动作时间快、返回系数高、交直流通用、整定直观方便、范围宽等特点,并采用导轨安装和端子排接线,具有安装方便、接线简单等优点。

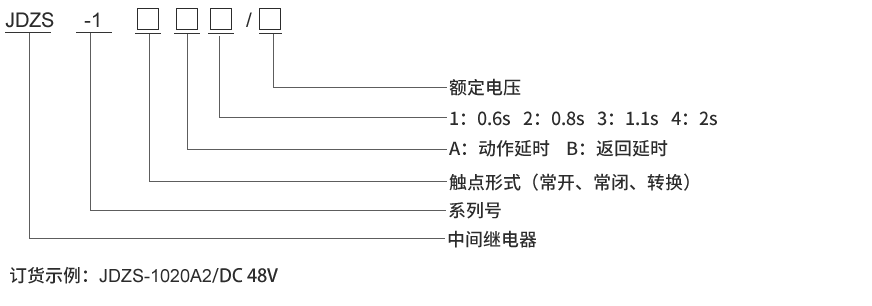

      型号及含义
      JDZS-1010型号及其含义
      JDZS-1010触点形式及延时范围
      型号 触点形式 延时时间范围 返回值 电压值
      JDZS-1100 1常开 0.6s、0.8s、1.1s、2s ≥5% AC/DC:24V、48V、110V、220V
      JDZS-1010 1常闭 0.6s、0.8s、1.1s、2s ≥5% AC/DC:24V、48V、110V、220V
      JDZS-1001 1转换 0.6s、0.8s、1.1s、2s ≥5% AC/DC:24V、48V、110V、220V
      JDZS-1200 2常开 0.6s、0.8s、1.1s、2s ≥5% AC/DC:24V、48V、110V、220V
      JDZS-1020 2常闭 0.6s、0.8s、1.1s、2s ≥5% AC/DC:24V、48V、110V、220V
      JDZS-1002 2转换 0.6s、0.8s、1.1s、2s ≥5% AC/DC:24V、48V、110V、220V

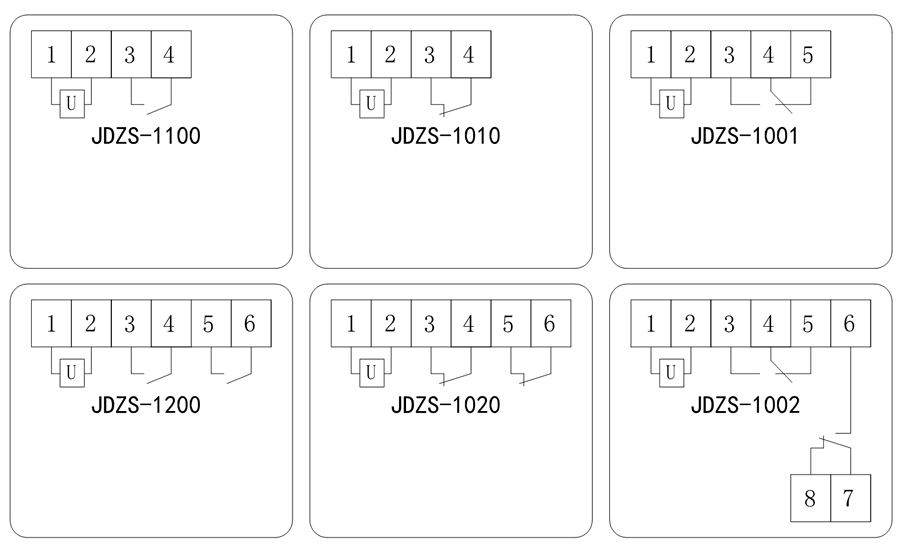

      接线图
      JDZS-1010内部接线图
      JDZS-1010技术参数
      额定参数
      直流额定电压 24V、48V、110V、220V可选
      交流额定电压 24V、48V、110V、220V可选
      直流动作电压 ≤70%额定电压
      交流动作电压 ≤85%额定电压
      整定时间 0.6S、0.8S、1.1S、2S可选
      返回值 ≥5%
      功耗 ≤2W
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      极限温度 -25℃~+70℃
      海拔高度 不大于2500 米
      主要特点

      JDZS-1010阻燃壳体

      JDZS-1010静态集成电路

      JDZS-1010端子排接线

      JDZS-1010导轨条安装

      导轨安装结构
      JDZS-1010导轨安装结构外形尺寸
