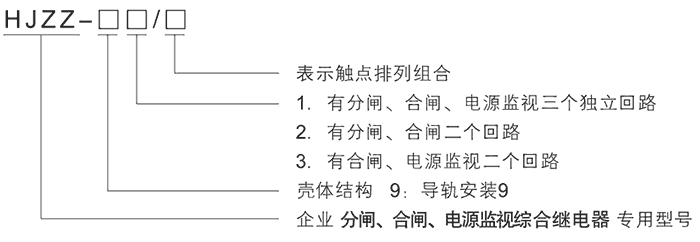

产品型号：HJZZ-93/2
触点形式：2常开2常闭1转换
动作延时：≤20ms
额定电压：24V、48V、110V、220V（AC/DC）

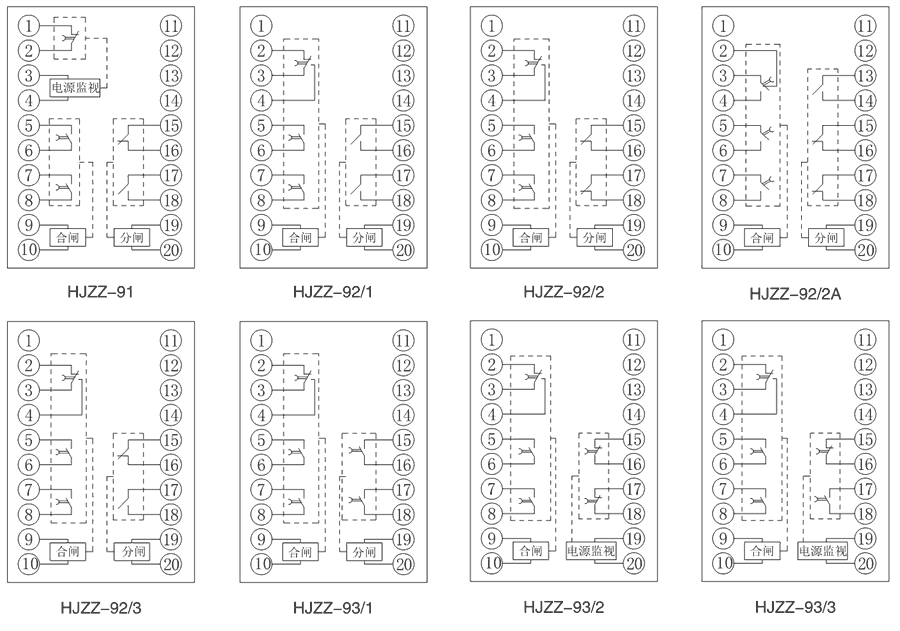

| 型号 | 触点形式 | 动作延时 | 分闸返回延时 | 其它回路返回延时 |
| HJZZ-91 | 3常开2常闭 | ≤20ms | <15ms | 20ms~3s可调 |
| HJZZ-92/1 | 4常开1转换 | ≤20ms | <15ms | 20ms~3s可调 |
| HJZZ-92/2 | 2常开2常闭1转换 | ≤20ms | <15ms | 20ms~3s可调 |
| HJZZ-92/2A | 3常开2常闭1转换 | ≤20ms | <15ms | 20ms~3s可调 |
| HJZZ-92/3 | 3常开1常闭1转换 | ≤20ms | <15ms | 20ms~3s可调 |
| HJZZ-93/1 | 4常开1转换 | ≤20ms | <15ms | 20ms~3s可调 |
| HJZZ-93/2 | 2常开2常闭1转换 | ≤20ms | <15ms | 20ms~3s可调 |
| HJZZ-93/3 | 3常开1常闭1转换 | ≤20ms | <15ms | 20ms~3s可调 |
| 额定参数 | |
| 直流额定电压 | 24V、48V、110V、220V可选 |
| 交流额定电压 | 24V、48V、110V、220V可选 |
| 直流动作电压 | ≤70%额定电压 |
| 交流动作电压 | ≤80%额定电压 |
| 动作时间 | <20ms |
| 返回延时 | 分闸回路<20ms，合闸、电源监视回路20ms~3s可调 |
| 返回电压 | ≤20% |
| 功耗 | ≤10W |
| 绝缘性能 | |
| 绝缘电阻 | 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ |
| 绝缘耐压 | 继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象 |
| 环境条件 | |
| 环境温度 | -15℃～55℃ |
| 工作电压 | 不大于120%额定电压 |
| 工作位置 | 任意 |
| 周围磁场强度 | 小于0.5mT |
| 环境相对湿度 | 不大于90% |
| 大气压力 | 80～110KPa |
| 温度 | -25℃～+70℃ |
| 海拔高度 | 不大于2500 米 |
