  • GLS-3004K双位置中间继电器
  • 文章类别:GLS型双位置中间继电器
  • 文章概述
  • 产品型号:GLS-3004K
    额定电压:48V、110V、220V(AC/DC)
    触点形式:4转换
    安装结构:导轨安装

  • 询价留言

    • 概述
      GLS-3004K用于交直流操作的各种保护和自动控制的装置中,作为切换闭锁元件。GLS-3004K安装方式采用35mm导轨条安装,壳体为欧规壳体。而老式的双位置中间继电器一般采用凸出式固定结构、凸出式插拔结构、嵌入式插拔结构。这三种壳体的体积比较大,而且安装时需要在开关柜上要预先开孔,因为每个厂家的继电器的开孔尺寸大小不一样,往往在选型上出现偏差,就会导致孔位太大或者太小,而采用导轨安装的双位置中间继电器,只需要在开关柜内安装导轨条无需开孔并支持多个拼接。

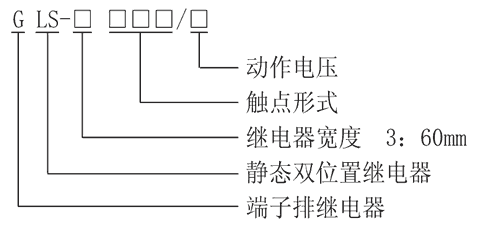

      型号及含义
      GLS-3004K型号分类及含义
      GLS-3004K采用进口双位置继电器组成,不需要繁琐的机械调整。具有安全可靠,并有分闸、合闸指示等特点。其分闸、合闸线圈由电流启动或电压启动,可方便地安装在各类导轨上。
      GLS-3004K技术参数
      额定参数
      直流额定电压 24V、110V、220V可选
      交流额定电压 24V、110V、220V、380V可选
      动作电压 <70%额定电压
      动作时间 <30ms
      功耗 <6W
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米

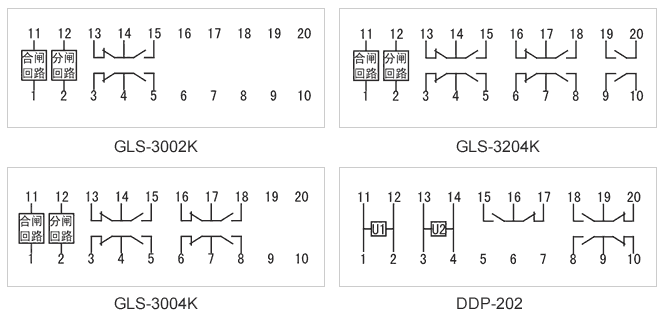

      接线图
      GLS-3004K内部接线图
      GLS-3004K触点形式及动作时间
      型号 触点形式 动作时间 额定电压
      GLS-3002K 2转换 <30ms AC/DC:12V、48V、110V、220V
      GLS-3204K 2常开4转换 <30ms AC/DC:12V、48V、110V、220V
      GLS-3004K 3常开4转换 <30ms AC/DC:12V、48V、110V、220V
      DDP-202 2常开2转换 <30ms AC/DC:12V、48V、110V、220V
      主要特点

      GLS-3004K阻燃壳体

      GLS-3004K导轨安装

      GLS-3004K静态集成电路

      GLS-3004K端子排接线

      GLS-3004K外形尺寸图
      外形尺寸图
