XJLS-84/502双位置继电器

文章类别：XJLS-8型双位置中间继电器

文章概述

产品型号：XJLS-84/502中间继电器
触点形式：5常开2转换
辅助电源：48V、110V、220V(AC/DC)
返回时间：小于30ms

询价留言

产品详情
产品分类
相关文章
项目业绩

概述

XJLS-84/502双位置中间继电器，适用于交直流操作的各种保护和自动控制系统中，作为切换闭锁元件。XJLS-84/502采用进口双位置继电器组成，不需要任何的机械调整，安全可靠，并有分闸、合闸指示，分闸、合闸线圈由电流启动或电压启动，电流启动值从0.25A～6A通用。接线时注意极性，简化了大量的规格，这样既方便设计安装，又利于配套。

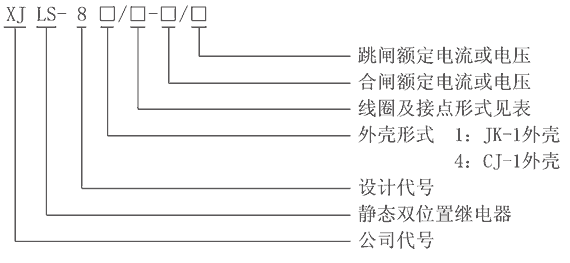

型号及含义

XJLS-84/502技术参数

额定参数
额定电压	110V、220V（AC/DC）
动作电压	≤70%额定电压
动作电流	≤80%较小额定电流
动作时间	≤30ms
功耗	≤6W
安装方式及接线
安装结构	导轨安装
接线方式	端子排接线
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米

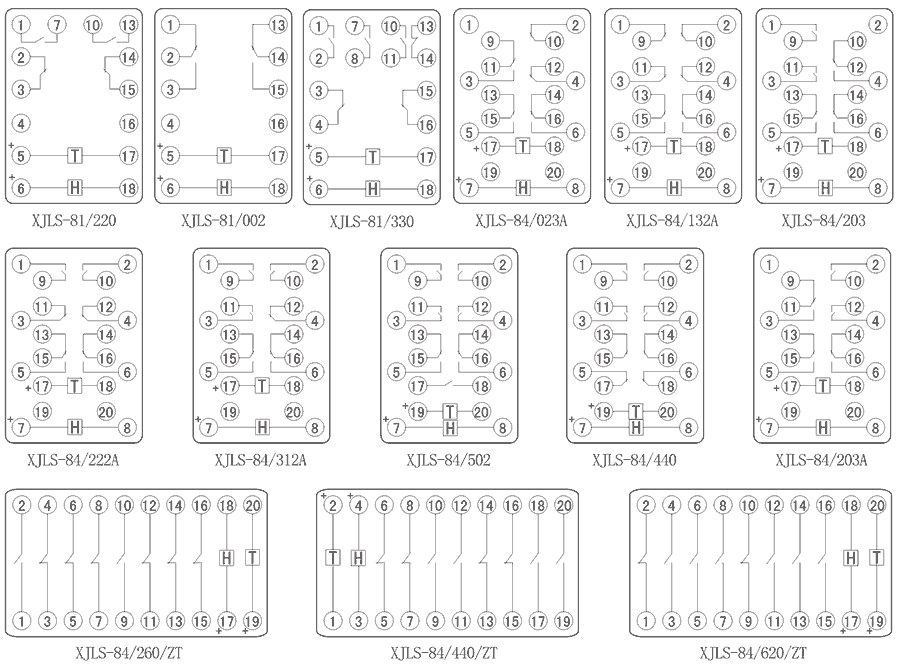

接线图

XJLS-84/502整定范围及返回系数

型号	触点形式	动作电压	动作电流	动作时间
XJLS-260/ZT	2常开6常闭	≤70%额定电压	≤80%较小额定电流	≤30ms
XJLS-81/002	2转换	≤70%额定电压	≤80%较小额定电流	≤30ms
XJLS-81/220	2常开2常闭	≤70%额定电压	≤80%较小额定电流	≤30ms
XJLS-84/132A	1常开3常闭2转换	≤70%额定电压	≤80%较小额定电流	≤30ms
XJLS-84/203A	2常开3转换	≤70%额定电压	≤80%较小额定电流	≤30ms
XJLS-84/203	2常开3转换	≤70%额定电压	≤80%较小额定电流	≤30ms
XJLS-84/222A	2常开2常闭2转换	≤70%额定电压	≤80%较小额定电流	≤30ms
XJLS-84/260/ZT	2常开6常闭	≤70%额定电压	≤80%较小额定电流	≤30ms
XJLS-84/312A	2常开1常闭2转换	≤70%额定电压	≤80%较小额定电流	≤30ms
XJLS-84/440/ZT	4常开4常闭	≤70%额定电压	≤80%较小额定电流	≤30ms
XJLS-84/440	4常开4常闭	≤70%额定电压	≤80%较小额定电流	≤30ms
XJLS-84/502	5常开2转换	≤70%额定电压	≤80%较小额定电流	≤30ms
XJLS-84/023A	2常闭3转换	≤70%额定电压	≤80%较小额定电流	≤30ms
XJLS-84/620/ZT	6常开2常闭	≤70%额定电压	≤80%较小额定电流	≤30ms
