    RZB-D导轨式防跳继电器
    所属分类:防跳继电器
  • 本继电器用于各种保护和自动控制装置中,以实现防跳作用;是电力系统和自动化控制中老型电磁式DZB和JZB系列中间继电器更新首选产品;电压线圈和电流线圈均可作为启动和保持回路;本系列继电器需要辅助电源;额定电压 DC/AC110V、220V、380V;启动电流0.25-5A通用;

  • 021-37522344  67183050
  • 021-37196376
  • 152-2135-1741
  • 2693677254
  • RZB-D导轨式防跳继电器
    • 综合自动化系统
    • 微机保护装置
    • 电力继电器
    • 直流电源
    • 电力仪表
    • 消防电器
    RZB-D导轨式防跳继电器 概述
    本继电器用于各种保护和自动控制装置中,以实现防跳作用。是电力系统和自动化控制中老型电磁式DZB和JZB系列中间继电器更新首选产品。电压线圈和电流线圈均可作为启动和保持回路;本系列继电器需要辅助电源。
    RZB-D导轨式防跳继电器特点
    1、RZB-D系列继电器是采用导轨式安装结构,体积小,安装方便。
    2、电流、电压启动回路采用电子光隔启动,启动功耗小,启动电流0.25-5A通用。
    3、辅助电源交直流通用。
    4、采用多个进口小型密封继电器组成,功耗低发热小、动作时间快。
    5、触点容量大。
    RZB-D导轨式防跳继电器型号含义
     RZB-D导轨式防跳继电器型号含义
    RZB-D导轨式防跳继电器主要技术参数
    1、额定值:额定电压 DC/AC110V、220V、380V。
    2、动作及返回值:动作电压直流应不大于额定电压 70%,交流应不大于额定电压 80%;返回电压不小于额定电压10%;动作电流不大于80%最小电流额定值,返回电流不小于5%最小电流额定值。
    3、保持值:保持电压不大于70%额定电压,保持电流不大于80%最小额定电流。
    4、动作时间:直流大不于15ms,交流不大于25ms。
    5、触点容量:在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流有感负荷电路中,断开容量为150W;在电压不超过250V,电流不超过10A,功率因数为cosφ=0.4±0.1的交流电路中,断开容量为1500VA。输出触点在上述规定的负荷条件下,产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
    6、功率消耗:在额定电压下电压绕组不大于1.2W,电流绕组不大于2W,辅助电源不大于5W/7.5VA。
    7、绝缘耐压:继电器所有电路对外壳及非带电金属部分,以及电气无联系的各电路之间耐受交流 50HZ 电压2KV历时1分钟试验无击穿。

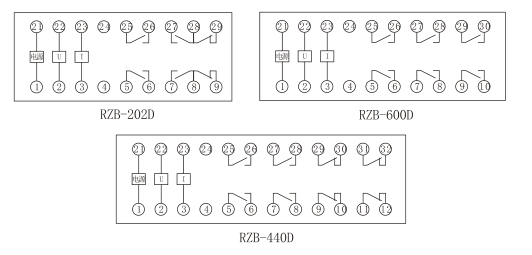

    RZB-D导轨式防跳继电器 内部接线图
     RZB-D导轨式防跳继电器 内部接线图
    RZB-D导轨式防跳继电器外形尺寸图
    RZB-D导轨式防跳继电器外形尺寸图
