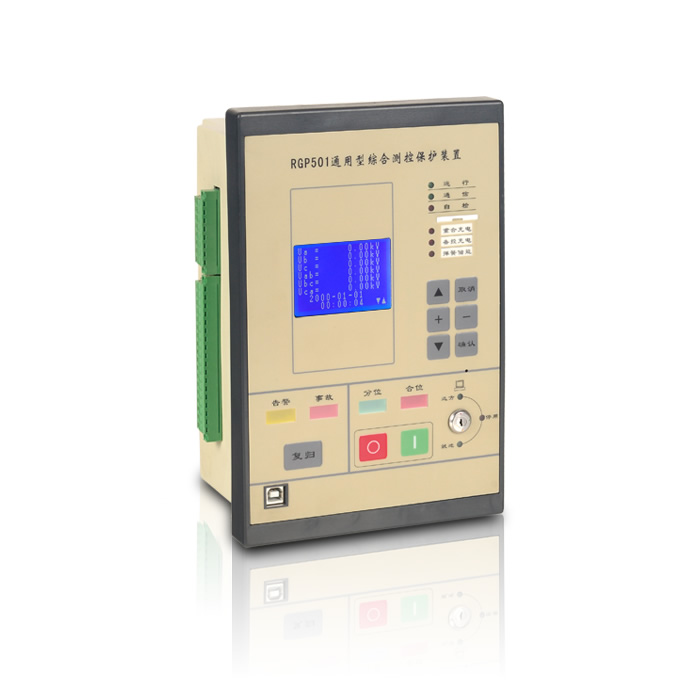

  • RGP501-1微机进线保护测控装置
  • 文章类别:6~35KV微机保护装置
  • 文章概述
  •
  • 询价留言

    • RGP501-1适用范围
      进线保护装置主要用于6KV/10KV进线单元保护测控、35KV进线保护测控均带有进线备自投功能及桥开关备自投功能;

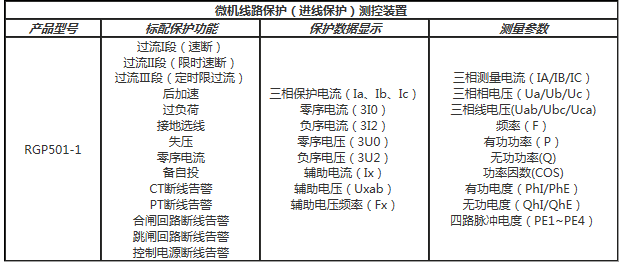

      RGP501-1功能配置表

      线路保护装置功能配置表

      注:1、RGP501-1线路保护装置所有保护功能均是可以自由搭配使用的,上表给出的只是推荐配置,用户可根据自己的要求删增减;
      2、三段式过流有众多功能选项,可灵活实现,不带闭锁的过流保护,带或不带方向的低压闭锁过流保护,带或不带方向闭锁的复合电压过流保护。对于电动机还专设了启动定值加倍和启动保护退出的功能;
      3、后加速保护在分段保护单元中能实现充电保护的功能;
      4、以上测量值能根据CT、PT接线方式和变比,自动进行工程量转换,并分别显示一次侧值和二次侧值;
      5、备自投功能一般配置在进线单元中,可通过不同接线方式实现进线自投或母分自投功能,设置有自投自复选项;

      RGP501-1装置特点
      ■进线保护装置集保护、测量、监视、控制、人机接口、通信等多种功能于一体;代替了各种常规继电器和测量仪表,节省了大量的安装空间和控制电缆。
      ■采用32位数字信号处理器(DSP),具有内核结构、高速运算能力和实时信号处理等优良特性。
      ■支持常规的RS485总线及DeviceNet(CAN)现场总线通信,CAN总线具有出错帧自动重发和故障节点自动脱离等纠错机制,保证信息传输的实时性和可靠性。速率1Mbps,距离10km,一条总线最多允许挂接110个设备。
      ■全封闭金属机箱,超薄型设计,机箱净深仅100mm,可适用安装于任何柜型,特别是环网柜。
      ■完善的自检能力,发现装置异常能自动告警;具有自保护能力,有效防止接线错误或非正常运行引起的装置损坏;免维护设计,无需在现场调整采样精度,测量精度不会因为环境改变和长期运行引起误差增大。
      ■通用输入电源模块,兼容85~264V交流或直流工作电源,更在电源跌落和电压突变方面有出色表现。
      ■断路器操作回路具有交直流通用的硬件防跳闭锁模块,分/合闸操作回路的电流大小不影响模块正常工作。强 化的断路器操作管理功能,对各种运行方式的变电站、配电站均能适用。
      ■开关量输入支持直接跳闸或告警,用于瓦斯、温度等重要保护或联锁跳闸。采用可设置变位确认时间窗技术, 有效消除开关接点抖动和电磁干扰,保证遥信正确率。
      ■人机接口符合人机工程设计要求,带背光图形液晶,菜单化设计,全中文显示,合理化屏幕保护控制。显示内容包括测量数据、开关量状态、实时波形、事件记录、故障录波、保护定值和系统参数等。
      ■具有事件记录功能,可记录与电力系统安全运行相关的所有事件,时间分辨率小于1ms,可在线记录事件100 条,掉电不丢失,便于分析故障原因和诊断设备缺陷。
      ■具有故障录波功能,可真实记录故障前后的电流、电压、开关状态等信息,记录密度每周波24点,记录长度 为故障前2周波,故障后7周波,掉电不丢失。
      ■具有多套保护定值手动切换功能。

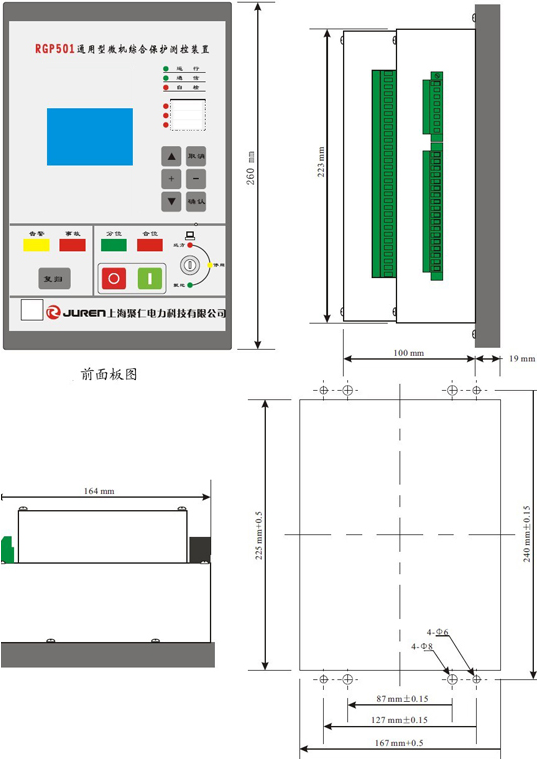

      RGP501-1外形及开孔尺寸图

      线路保护装置外形及开孔尺寸图

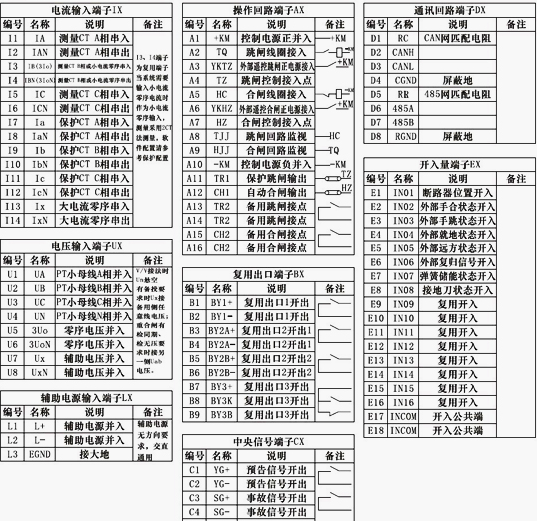

      RGP501-1接线端子定义图
      线路保护装置接线端子定义图
