  • ZC-23A冲击继电器
  • 文章类别：冲击继电器
  • 文章概述

  • 产品型号：ZC-23A冲击继电器；
    额定电压：DC220V、110V、48V、24V；
    壳体形式：JK-2K、JK-2Q壳体（前接线或后接线可选）。

    • 询价留言

    • ZC-23A应用范围
      ZC-23A冲击继电器(以下简称继电器)，广泛用于直流操作的继电器保护及自动控制回路中，作为集中控制信号元件。
      ZC-23A主要技术参数
      额定电压：DC 220V、110V、48V、24V。
      较小冲击动作电流：ZC-23型不大于0.16A，ZC-23A型不大于0.015A。
      较大稳定电流：ZC-23型为3.2A，ZC-23A型为1.5A。
      功率消耗：在变流器BL一次绕组通较大稳定电流时，其功率消耗不大于7W；出口继电器ZJ在额定电压下，动作状态时功耗不大于10W。

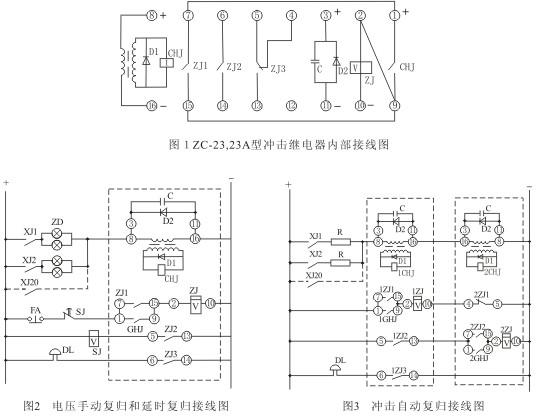

      ZC-23A内部接线图

      ZC-23A内部接线图

      注：如果需要冲击自动复归的回路中，可以利用两台冲击继电器反串接线（如图3）来实现，但信号回路中必须为线性电阻的情况下，可实现冲击自动复归。

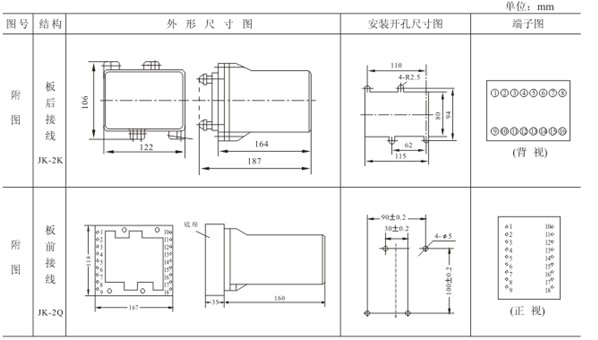

      ZC-23A外形及开孔尺寸

      ZC-23，ZC-23A采用JK-2壳体，外形及开孔尺寸详见附图

      ZC-23A外形及开孔尺寸
