    RS-D系列通电延时继电器
  • 产品型号:RS-D系列导轨继电器
    延时范围:0.02-9.99S、0.02-99.99S、0.02-999H
    交/直流电压等级:110V、220V
    安装方式:凸出式导轨安装


  • 021-37522344  67183050
  • 021-37196376
  • 152-2135-1741
  • 2693677254
  • RS-D系列通电延时继电器
    • 综合自动化系统
    • 微机保护装置
    • 电力继电器
    • 直流电源
    • 电力仪表
    • 消防电器
    RS-1D/RS-2D/RS-3D产品用途
    RS-D系列静态时间继电器(一下简称继电器)用于电力系统二次回路继电器保护及自动控制回路中,作为延时装置,使被控元件得到所需延时。本继电器为集成电路静态性继电器,精度高。功耗小,动作时间准确,整定直观方便,范围宽,工作电源采用开关电源变换,交直流通用,完全可代替电磁型时间继电器。

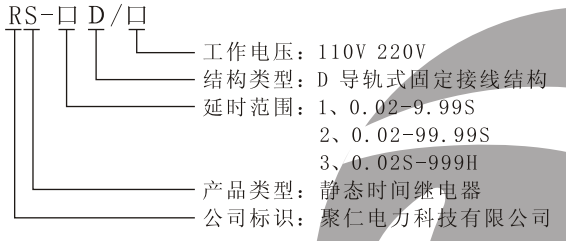

    型号及含义
    RS-1D/RS-2D/RS-3D接线图
    RS-1D/RS-2D/RS-3D接线图
    工作原理

    1、本继电器延时精度远高于DS型电磁式时间继电器,能满足电力系统继电器保护中缩短保护时间级差的要求,是目前时间继电器理想的更新换代产品。该继电器外形结构和内部接线,工作方式,整定范围与DS系列时间继电器相同,仅整定方式不同,拨码开关的三位数乘以0.01S或0.1S时间时基即为整定时间,改变整定值无需进行校验。

    2、本继电器为动作延时型数字时间继电器,由进口CMOS集成电路构成,继电器由振荡器,分频器和三级脉冲波计数器组成,通过BCD码拨码开关整定延时值。

    3、继电器通常不带电,施加额定电压后,继电器内部瞬动继电器动作,同时晶振起振,产生时钟脉冲,经分频后由计数器计脉冲数,当所计脉冲数达到延时整定值时,触发器翻转,驱动出口继电器动作,实现所需延时,由于采用了晶体振荡器并增加时间补偿预置电路,对于极短的延时值也严格符合整定值,具有极高的精度。

    4、继电器的双延时回路延时相对独立,并各自驱动一个执行继电器,所以两个执行继电器的动合触点按延时长短,可作为继电器的中止的滑动触点使用,但滑动触点闭合后,其闭合状态一直保持到继电器失电返回为止,如用户需滑动触点闭合一定时间后立即返回,订货时需特别注明,并提出滑动触点的闭合持续时间。

    技术要求

    1、延时准确度
    a、延时整定值的平均误差;在基准条件下,继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms;平均误差=(5次测量平均值-整定值)/整定值*100%
    b、延时一致性:在基准条件下,继电器延时一致性不大于整定值的(3-10ms)
    c、在-10~50℃的温度下,任一延时整定值的平均误差(包含一致性)的绝对值不大于整定值的0.1%+5ms

    2、工作电压:动作电压不大于额定电压的70%时,继电器应可靠工作。

    3、继电器的返回时间
    切断电器电源,出口触点返回至起始位置的时间,对于使用直流电源工作的品种,应不大于25ms。

    4、继电器的返回电压
    降低继电器电压不小于额定电压的10%时,继电器触点应可靠返回。

    5、功率消耗
    不大于2.5w(4.5VA)

    6、热性能要求
    本系列继电器可长期通电工作,当环境温度为50℃时,可长期承受1.1倍额定电压值。

    7、电源工作特性
    电源缓慢升降、突然通/断电或通过抖动触点供电,继电器能够正常工作,并且无零秒出口及瞬动出口现象。

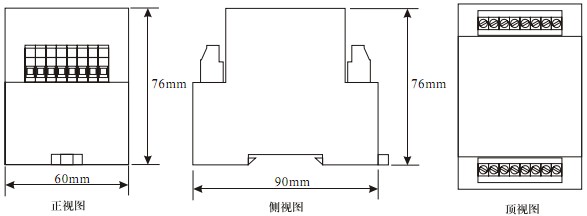

    产品外形尺寸
