  • DZS-145延时中间继电器
  • 文章类别：DZS-100型延时中间继电器
  • 文章概述
  • 产品型号：DZS-145延时中间继电器；
    延时范围：在额定电压下不小于0.06s，在额定电压下不小于0.4s，短接工作绕组不小于0.8；
    触点形式：2动合2动断；
    安装方式：凸出式固定结构；
    额定电压：DC220V、DC110V。

    • 询价留言

    • DZS-145概述
      DZS-145继电器为延时中间继电器，主要作为辅助继电器，用于直流操作的保护回路中，以增加主保护继电器的触点数量或触点容量。DZS-115、DZS-117、DZS-127为延时电压动作中间继电器，DZS-136为电流保持继中间电器，DZS-145型为延时返回继电器。
      DZS-145触点形式

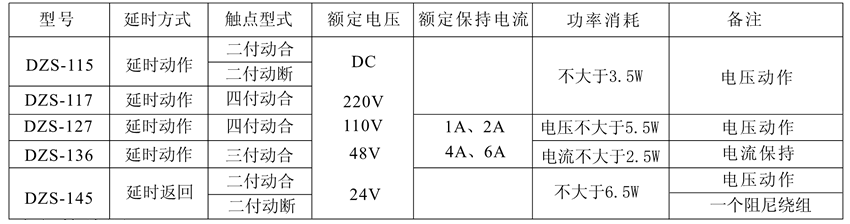

      DZS-145保持中间继电器触点及规格
      技术参数
      ●动作值：动作电压不大于30～70％额定值。
      ●动作电流：不大于80%额定值。
      ●保持电流：不大于80％额定电流。
      ●动作时间：不小于0.06s(DZS-145型除外)。
      ●返回时间：DZS-145在额定电压下，通电时间不小于0.5s然后切断电源，返回时间不小于0.8s；其它型继电器切断电源后立即返回。
      ●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中。
      ●触点断开容量：50W。
      ● 介质强度：产品各导电端子连在起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电历时1分钟试验而无绝缘击穿或闪络现象。
      ●触点长期允许接通电流：5A。
      ●触点断开容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，触点的断开容量为50W。
      ●电寿命：5×103次。
      ●机械寿命：2.5×104次。
      DZS-145端子接线图

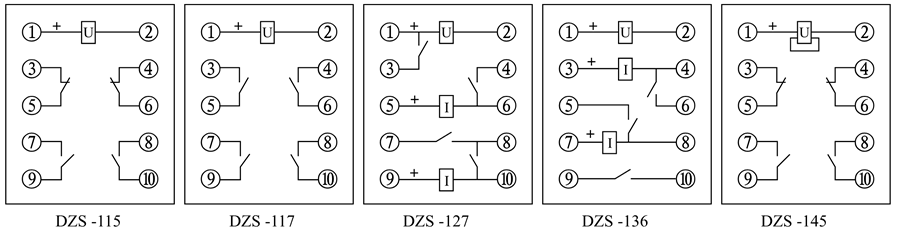

      DZS-145内部接线图
      DZS-145板前接线
      DZS-145板前接线外形尺寸和安装尺寸图
      DZS-145板后接线
      DZS-145板后接线外形尺寸和安装尺寸图
      DZS-145端子图
      DZS-145端子图
