  • JS-11A/21时间继电器
  • 文章类别：JS-11A型静态时间继电器
  • 文章概述

  • 产品型号：JS-11A/21
    延时范围：0.02S～999H
    安装方式：凸出固定式
    延时类型：双延时带瞬动

    • 询价留言

    • 概述
      JS-11A/21时间继电器作为延时控制元件广泛用于直流操作的各种继电保护及自动控制系统中，特别是要求时间测量精度高和配合时间级差小的场合。采用石英晶体振荡器和大规模CMOS集成电路，其延时精度远高于电磁型时间继电器和RC型时间继电器，为电力系统继电保护缩短主保护和后备保护时间级差提供保证。JS-11A/21继电器的外形、内部接线、工作方式与DS电磁型时间继电器相同，且整定范围更大、级差更小、整定直观方便（从0.02S到999H范围内都可以任意整定）等优点，整定后的数值无须校验。是电磁式时间继电器更新换代的理想产品。

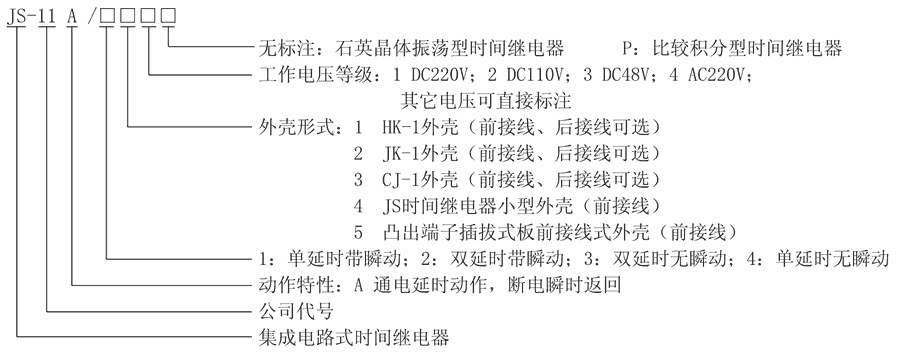

      型号及含义
      JS-11A/21型号及其含义

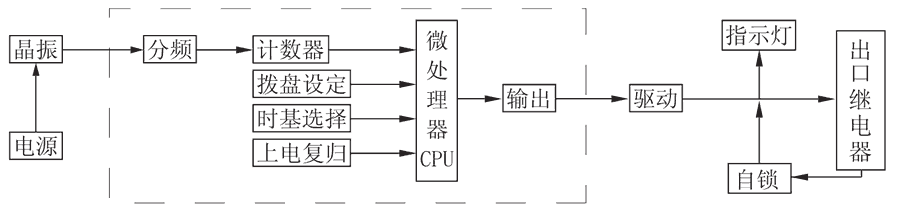

      原理图

      JS-11A/21时间继电器采用大规模CMOS集成电路。上电瞬间，晶振起振，CPU复位，从零开始正向计数，同时读取拨盘设定值的时基常数；当计数值与设定值相同时，输出高电平，驱动三极管，出口继电器动作，且利用触点自保持，保证不发生抖动；当电源消失，出口继电器则返回，工作原理图如下所示：

      JS-11A/21工作原理图

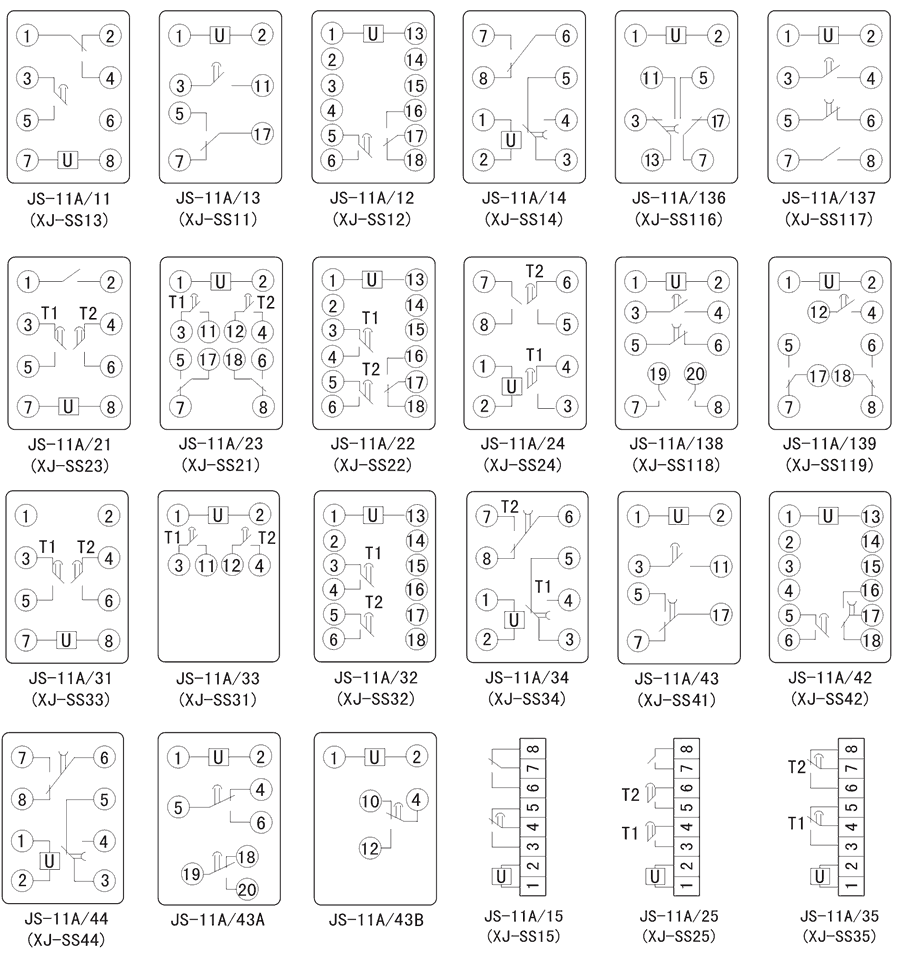

      接线图
      JS-11A/21内部接线图
      主要特点

      JS-11A/21阻燃壳体

      JS-11A/21静态集成电路

      JS-11A/21端子排接线

      JS-11A/21导轨条安装

      导轨安装结构
      JS-11A/21导轨安装结构外形尺寸
      凸出固定式安装结构
      JS-11A/21凸出固定式安装结构
      凸出插拔式安装结构
      JS-11A/21凸出插拔式安装结构
      嵌入插拔式安装结构
      JS-11A/21嵌入插拔式安装结构
