通用型微机保护装置
首页> 产品中心>微机保护装置

联系我们

  •  181-1722-3661
  •  021-67183050
  •  021-37190051
  •  jurendianli@163.com

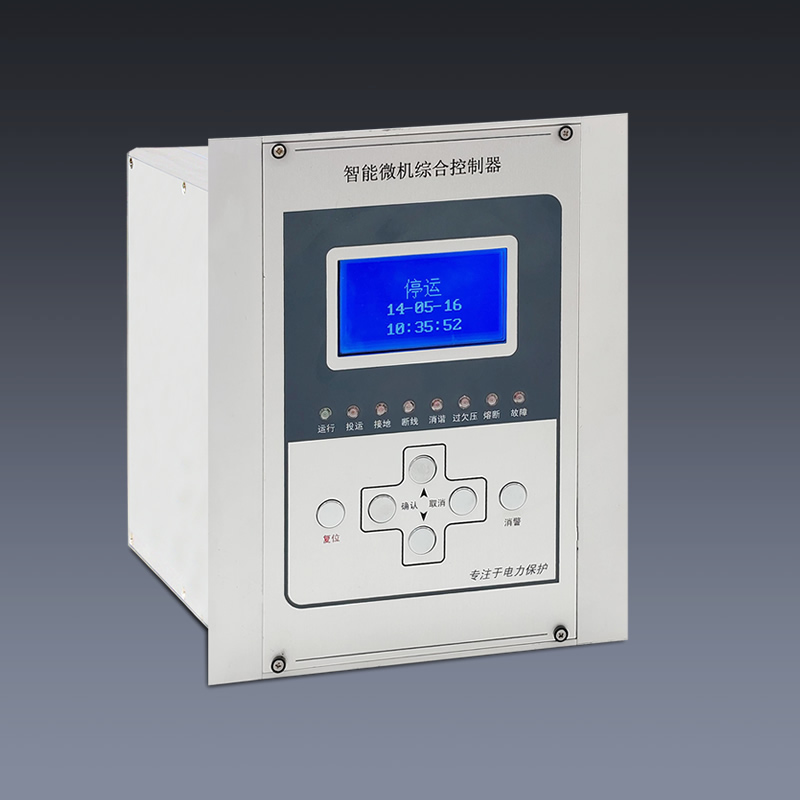

  • 消弧消谐控制装置
  • 所属类别:微机保护装置
  • 产品型号

    RHS6023

    适用范围

    3kV~35kV

    电压测量精度

    0.5%

    工作电源

    220V±10%(AC/DC)

    触点容量

    AC240V/10A,DC30V/10A

    通讯方式

    RS485

    工作环境湿度

    0℃~40℃

    我要询价留言

    • RHS6032消弧消谐控制装置概述
      在我国3~35KV供电系统中,大部分为中性点不接地系统,这种系统在发生单相接地时,电网仍可带故障运行,这就大大降低了运行成本,提高了供电系统的可靠性,但这种供电方式在单相接地电流较大时容易产生弧光接地过电压和相间短路,给供电设备造成了极大的危害。以前的解决办法是在中性点加装消弧线圈补偿电容电流来抑制故障点弧光发生的机率。很显然,这种方法的目的是为了消除弧光,但由于消弧线圈的自身的诸多特点,很难对电容电流进行有效补偿,特别是高频分量部分对供电设备造成的危害不能克服。RHS6032消弧消谐控制装置,是在出现弧光接地时,通过一组可以分相控制的真空接触器,使故障相接地,达到消除弧光的目的。并通过PT互感器检测出故障相,然后发出控制信号给故障的接地开关,使弧光接地变成金属性接地。
      工作原理
      线路发生故障时,中性点对地绝缘的供电系统会出现零序电压,消弧消皆装置能将零序电压作为启动信号开始计算,然后再根据发生故障时每相电压的情况进行逻辑分析计算,判定接地故障发生的相别及故障属性(如:PT断线、金属性接地、弧光接地、熔丝熔断等),再根据判定结果做出相应处理。当系统出现弧光接地时,消弧控制器作出判断同时发出动作信号,让接触器动作,使系统对应相转变为金属性接地。也可根据客户要求,当系统出现金属性接地时,消弧控制器作出判断同时发出动作信号,让接触器动作。其工作原理如下图所示:

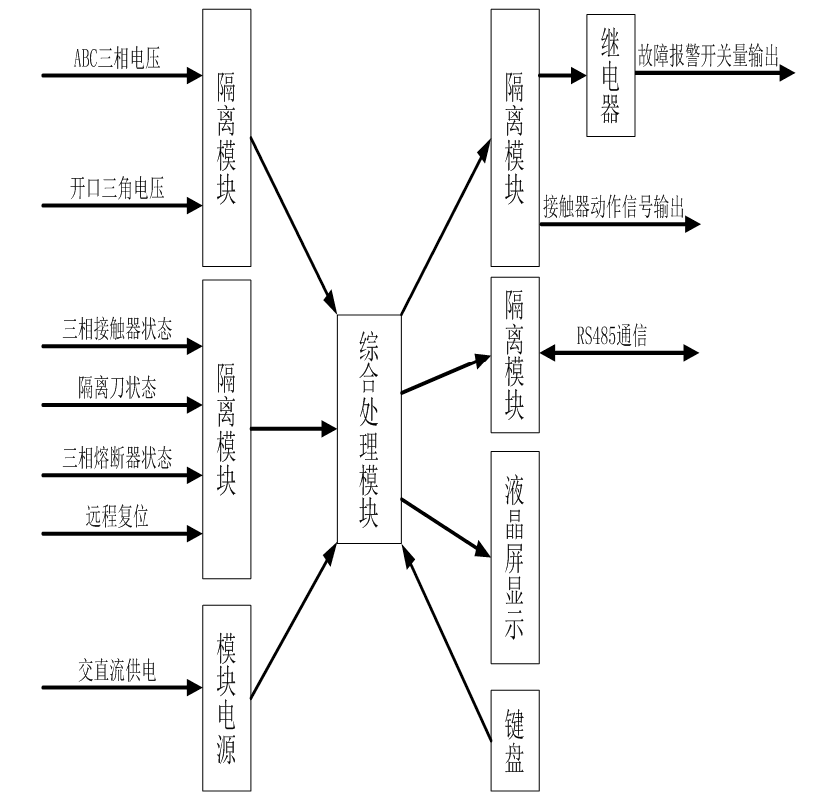

      消弧消谐控制装置工作原理
      RHS6025消弧消谐控制装置主要特点
      ●实时监控系统状态,实时运算,根据信号采集、数据处理结果,发出相应的信号。如:PT断线、金属性接地、弧光接地、熔丝熔断等。
      ●可以实时向上位机传送系统的运行状态,上位机也可以通过此通讯口对消弧控制器发出指令。
      ●大容量Flash存储器保存最近10次历史故障记录,并能记录发生故障时系统三相电压和开口电压。
      ●双硬件看门狗电路确保软件运行的可靠性。
      ●中文液晶显示,运行状态清晰,菜单式操作,方便易用。
