  • RY-3XD系列三相电压继电器
  • 所属类别:电压继电器
  • 触点形式

    3副转换延时触点

    整定范围

    10-265VAC,50-500VAC,级差1V

    延时范围

    0-99.9S, 级差0.1S

    辅助电源

    AC/DC:85~265V

    过电压返回系数

    0.92~0.98

    低电压返回系数

    1.04~1.10

    我要询价留言

    • RY-3XD系列三相电压继电器概述
      三相电压继电器用于发电机、变压器,输电线路的继电保护装置中作为过压保护或低电压闭锁的启动元件。动作类型可分为过电压和低电压,安装方式采用35mm导轨安装,接线方便。
      主要特点
      ■基于MCU的密集型设计;
      ■精度高、功耗小、动作时间可设定;
      ■返回系数高、整定直观方便、范围宽;
      ■体积小、外形美观、轻便,重量只有300g;
      ■电压整定范围和动作延时时间是分别调整的;
      ■绿色LED指示已建立电源,红色LED指示已动作;
      ■直接安装在开关柜35mm导轨条。

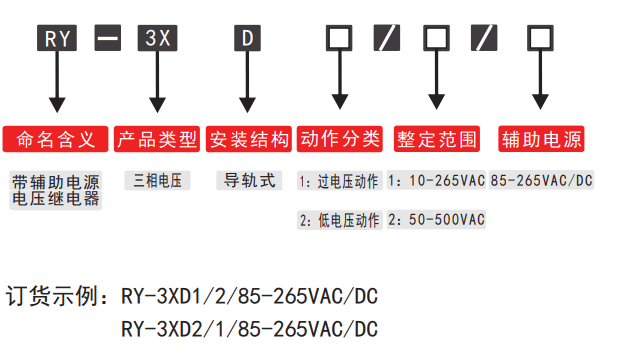

      RY-3XD系列三相电压继电器型号分类及含义
      RY-3XD三相电压继电器型号分类
      RY-3XD系列三相电压继电器技术参数

      触点形式

      3副转换延时触点

      整定范围

      10-265VAC,50-500VAC,级差1V

      延时范围

      0-99.9S, 级差0.1S

      辅助电源

      AC/DC:85~265V

      过电压返回系数

      0.92~0.98

      低电压返回系数

      1.04~1.10

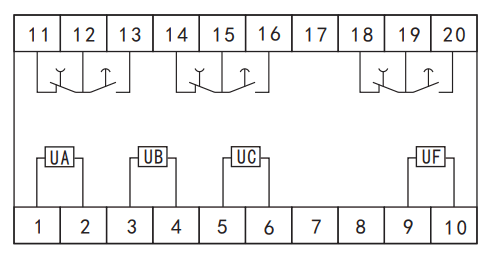

      内部接线图
      RY-3XD系列三相电压继电器内部接线图

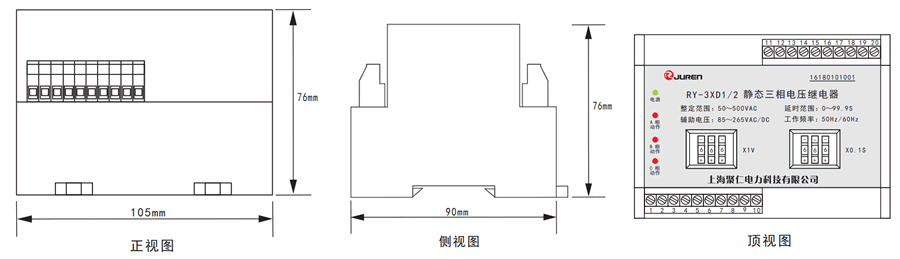

      外形尺寸图
      RY-3XD三相电压继电器外形尺寸
