  • 防逆流保护装置在光伏防逆流箱中的作用
  • 日期:2023.10.10    浏览:512次
  • 防逆流保护装置光伏箱的概述 上海聚仁电力的光伏防逆流装置箱是用于光伏并网发电系统中。光伏防逆流装置箱主要是将防逆流保护装置、多功能电力仪表、控制按钮、指示灯、小型断路器、浪涌保护器、接触器、熔断器、光伏隔离开关等电力元器件安装于一个箱体内。用来满足光伏电站的“自发自用、余电不上网”的目的。以往的模式的大部分都是采用常规逆功率保护,但常规的逆功率保护装置主要是用于发电机,该装置的保护原理简单,出口单一,且不具备功率恢复功能;若将其应用于新能源发电项目,当出现逆功率时保护装置动作出口,直接断开并网点开关,还需要用户手动重新启用,造成用户使用门槛偏高。而采用防逆流保护装置的光伏防逆流并网箱可通过监测产权分界点功率的实际值,与设定的整定控制功率临界定值进行比较,用于光伏发电系统的自动投入或切除。 达到控制产权分界点的功率方向,防止余电上网以及提高新能源发电消纳水平的目的。

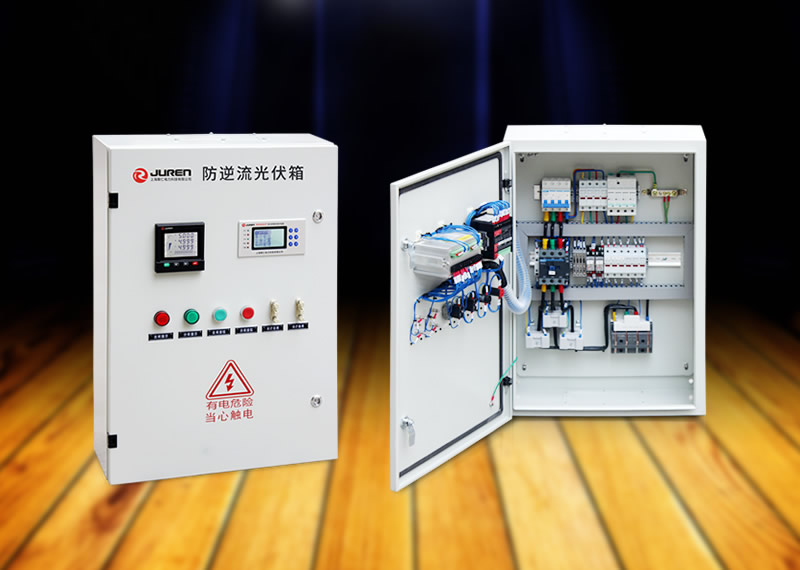

    光伏防逆流保护装置箱

    防逆流保护装置在防逆流光伏箱中的配置要求 防逆流保护装置主要针对低压配电网侧的光伏并网发电系统,一般认为光伏发电功率不大于并网侧上级配电变压器容量的20%是合适的。目前,电网公司通常要求光伏并网系统为不可逆流发电系统,即光伏并网系统所发的电由本地负荷消耗,多余的电不允许通过低压配电变压器向上级电网逆向送电。在并网发电系统中,由于外部环境是不断变化的,为了防止光伏并网系统逆向发电,系统需要配置1套防逆流保护装置。通过实时监测配电变压器低压出口侧的电压、电流信号来调节光伏发电系统的发电功率,从而达到光伏并网系统的防逆流功能,其原理图如下所示。
    防逆流保护配置要求

    光伏防逆流保护装置在光伏防逆流箱中实现的作用 防逆流光伏箱主要实现自发自用余电不上网的作用。一般认为光伏发电功率不大于并网侧上级配电变压器容量的20%是合适的。目前,电网公司通常要求光伏并网系统为不可逆流发电系统,即光伏并网系统所发的电由本地负荷消耗,多余的电不允许通过低压配电变压器向上级电网逆向送电。在并网发电系统中,由于外部环境是不断变化的,为了防止光伏并网系统逆向发电,系统需要配置1套防逆流保护装置。通过实时监测配电变压器低压出口侧的电压、电流信号来调节光伏发电系统的发电功率,从而达到光伏并网系统的防逆流功能。

    防逆流保护箱的主要硬件组成 防逆流保护装置
    用于检测产权分界点的电流、电压等数据,计算出实时功率值、功率方向等。是构成防逆流光伏箱的主要元器件,可以防止电流逆流,保证电力系统的安全和稳定运行。当光伏板产生的电流超过系统的需求时,防逆流保护装置会自动关闭,以防止电流逆流回电网,确保电力系统的安全。
    多功能仪表
    用于查看当前实时光伏发电电压、电流、功率等数据,还用于发电电度的计算。
    浪涌保护器
    用于保护当前柜体内的电子设备、仪器仪表、通讯线路。
    隔离刀闸
    用于建立可靠的绝缘间隙,将需要检修的设备或线路与电源用一个明显断开点隔开,以保证检修人员和设备的安全。
    输入开关
    用于光伏发电输出时的短路、接地保护。
    并网接触器
    配合防逆流控制器断开、合上光伏发电系统,适用于频繁操作。

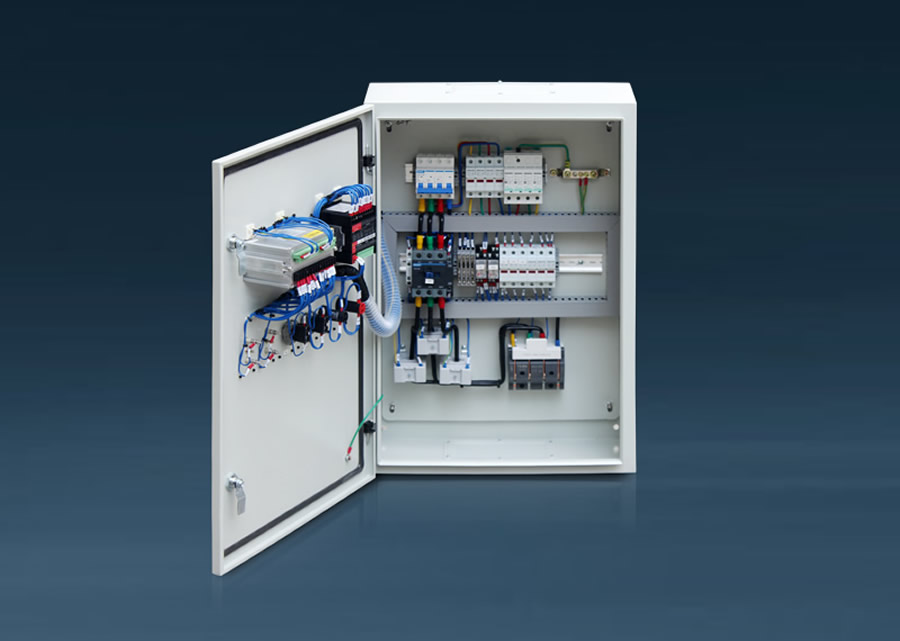

    光伏防逆流保护装置箱内部结构
