  • 防逆流保护装置
  • 日期:2022.06.30    浏览:4527次
  • 什么是防逆流保护装置 在电力系统中,一般都是由配电变压器向电网内各负载送电,称为正向电流。安装光伏电站后,当光伏系统功率大于本地负载的功率时,消纳不完的电力要送入电网,由于电流方向和常规的相反,即称为“逆流”。正常光伏发电系统是将光伏组件直流电转变成交流电并入电网,带防逆流的光伏系统是光伏发的电仅供给就地负载使用,防止光伏系统发出的电送入电网。
    光伏防逆流保护装置

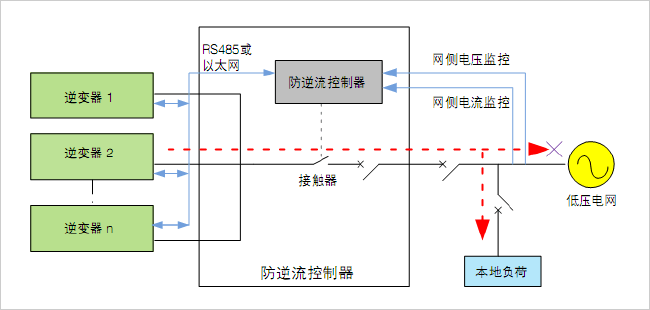

    防逆流保护配置要求 防逆流保护装置又称为逆功率保护装置,主要针对低压配电网侧的光伏并网发电系统,一般认为光伏发电功率不大于并网侧上级配电变压器容量的20%是合适的。目前,电网公司通常要求光伏并网系统为不可逆流发电系统,即光伏并网系统所发的电由本地负荷消耗,多余的电不允许通过低压配电变压器向上级电网逆向送电。在并网发电系统中,由于外部环境是不断变化的,为了防止光伏并网系统逆向发电,系统需要配置1套防逆流保护装置。通过实时监测配电变压器低压出口侧的电压、电流信号来调节光伏发电系统的发电功率,从而达到光伏并网系统的防逆流功能,其原理图如下所示。
    防逆流保护配置要求

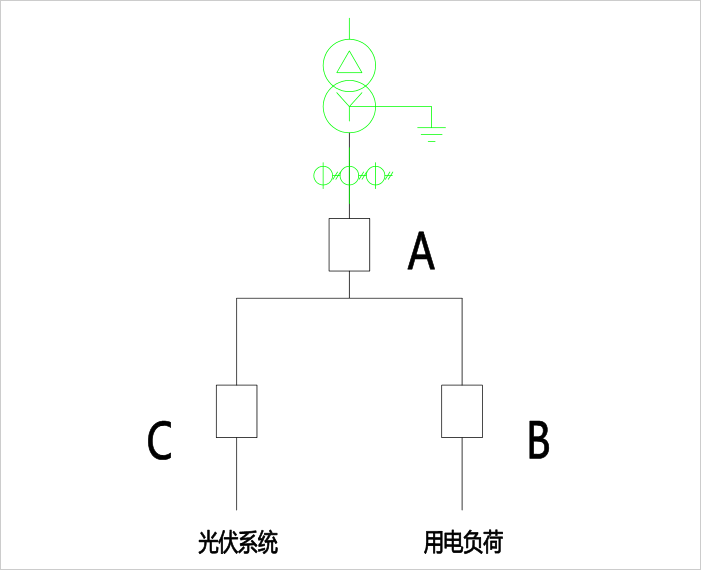

    防逆流装置工作原理 如果光伏发电的功率<负荷的功率,说明光伏发电无法满足负载需求的情况下,仍然有部分电流从400V电网流向负荷,防逆流保护装置无需要工作。如果光伏发电的功率>负荷的功率,说明光伏发电已经大于负载需求的情况下,会有部分电流流向400V电网负荷,此时防逆流装置开始工作,其工作方式通过下图来举例说明。
    防逆流装置工作原理
    ●在光伏电源为多个的情况下,可以选择切除一个或几个,直至C处光伏发电的功率≤B处负荷的功率。
    ●在光伏电源仅为1个的情况下,可以选择限功率光伏发电或增大负荷负载,直至C处光伏发电的功率≤B处负荷的功率。

    防逆流保护装置的特点 ●采用全密封设计,加上精心设计的抗干扰组件,使抗振能力,抗电磁干扰能力有很大提高。
    ●有压自动合闸(可选择投退)。
    ●传输距离远可达10KM。
    ●遥测:装置测量的Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、Ux、P、Q、f、COSφ等交流模拟量。
    ●防逆流保护装置传输速度可达1Mbps。
    ●过电压跳闸 (可选择投退)。
    ●全汉化液晶显示,界面清晰易懂,操作整定极为方便。
