  • JZ-7Y-33H-12直流中间继电器
  • 文章类别:JZ-7型导轨中间继电器
  • 文章概述
  • 产品型号:JZ-7Y-33H-12
    触点形式:6常开
    安装结构:导轨安装结构
    额定电压:24V、48V、110V、220V(直流)

  • 询价留言

    • 概述
      JZ-7Y-33H-12用于各种保护和自动控制装置中,以增加保护和控制回路的触点容量。安装结构采用导轨安装,接线方式采用端子排接线。交流额定电压为12V、24V、48V、110V、220V、380V可选 ,直流额定电压为12V、24V、48V、110V、220V可选。JZ-7Y-33H-12采用集成电路中间继电器具有精度高、功耗小、动作时间准确等优点。采用导轨安装只需要在开关柜内安装导轨条,无需开孔,并支持多个拼接,因此导轨安装的继电器尤其适合一些小型开关柜。

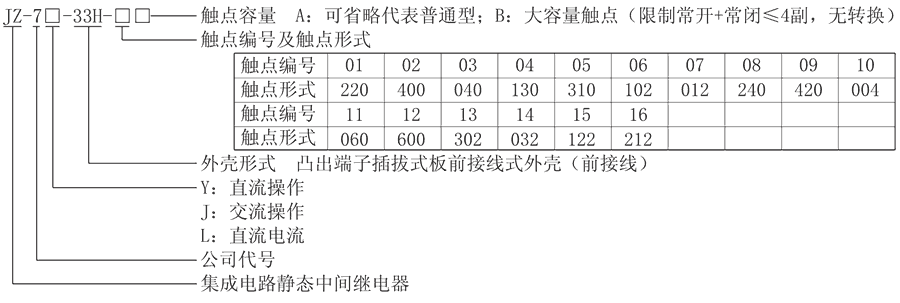

      型号及含义
      JZ-7Y-33H-12型号分类及含义
      JZ-7Y-33H-12主要特点
      1、采用高性能密封继电器,防潮,防尘,不断线,可靠性高。
      2、动作电压准确,返回系数高,无抖动,功耗低,多个接点同时动作或返回。
      3、继电器动作后有灯光指示、有电源指示。
      4、继电器的电气寿命和机械寿命长。
      5、绝缘耐压水平高。触点容量大,触点接触电阻小。
      6、抗干扰特性好,可适用于强干扰或电源电压质量很差的场所。
      JZ-7Y-33H-12技术参数
      额定参数
      直流额定电压 12V、24V、48V、110V、220V可选
      交流额定电压 12V、24V、48V、110V、220V、380V可选
      跳闸线圈动作值 不大于70%额定电压
      功耗 不大于5W
      安装方式及接线
      安装结构 导轨安装
      接线方式 端子排接线
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米
      相关型号说明
      型号 触点形式 电压操作
      JZ-7J-33H-01 2常开2常闭 交流操作
      JZ-7J-33H-02 4常开 交流操作
      JZ-7J-33H-03 4常闭 交流操作
      JZ-7J-33H-04 1常开3常闭 交流操作
      JZ-7J-33H-05 3常开1常闭 交流操作
      JZ-7J-33H-06 1常开2转换 交流操作
      JZ-7J-33H-07 1常闭2转换 交流操作
      JZ-7J-33H-08 2常开4常闭 交流操作
      JZ-7J-33H-09 4常开2常闭 交流操作
      JZ-7J-33H-10 4转换 交流操作
      JZ-7J-33H-11 6常闭 交流操作
      JZ-7J-33H-12 6常开 交流操作
      JZ-7J-33H-13 3常开2转换 交流操作
      JZ-7J-33H-14 3常闭2转换 交流操作
      JZ-7J-33H-15 1常开2常闭2转换 交流操作
      JZ-7J-33H-16 2常开1常闭2转换 交流操作
      JZ-7Y-33H-01 2常开2常闭 直流操作
      JZ-7Y-33H-02 4常开 直流操作
      JZ-7Y-33H-03 4常闭 直流操作
      JZ-7Y-33H-04 1常开3常闭 直流操作
      JZ-7Y-33H-05 3常开1常闭 直流操作
      JZ-7Y-33H-06 1常开2转换 直流操作
      JZ-7Y-33H-07 1常闭2转换 直流操作
      JZ-7Y-33H-08 2常开4常闭 直流操作
      JZ-7Y-33H-09 4常开2常闭 直流操作
      JZ-7Y-33H-10 4转换 直流操作
      JZ-7Y-33H-11 6常闭 直流操作
      JZ-7Y-33H-12 6常开 直流操作
      JZ-7Y-33H-13 3常开2转换 直流操作
      JZ-7Y-33H-14 3常闭2转换 直流操作
      JZ-7Y-33H-15 1常开2常闭2转换 直流操作
      JZ-7Y-33H-16 2常开1常闭2转换 直流操作
      主要特点

      JZ-7Y-33H-12阻燃壳体

      JZ-7Y-33H-12静态集成电路

      JZ-7Y-33H-12端子排接线

      JZ-7Y-33H-12导轨条安装

      JZ-7Y-33H-12安装结构
      外形尺寸
