  • JDHF-1100分闸合闸回路监测继电器
  • 文章类别:JDHF-1000型分闸合闸回路监测继电器
  • 文章概述
  • 产品型号:JDHF-1100分闸合闸回路监测继电器
    工作电压:110V、220V(AC/DC)
    触点形式:1常开
    安装方式:导轨安装

  • 询价留言

    • 概述
      JDHF-1100分闸合闸回路监测继电器具有分闸回路监测和合闸回路监测。主要用于直流或交流操作的各种自动控制线路中,作为断路器操作合闸或分闸运行状态的监测。具有交直流通用、高内阻、导轨安装、静态集成电路等特点。
      JDHF-1100型号及含义

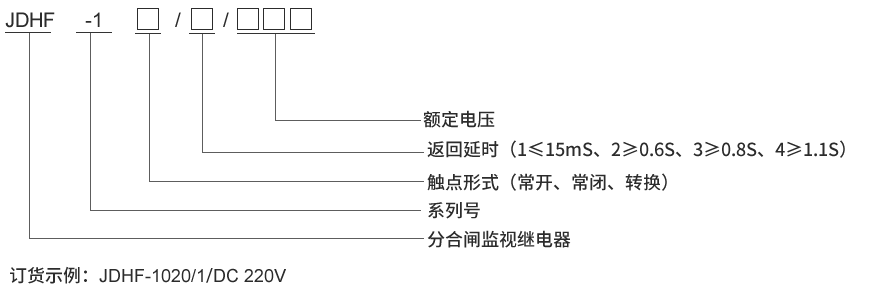

      型号及其含义
      接线图

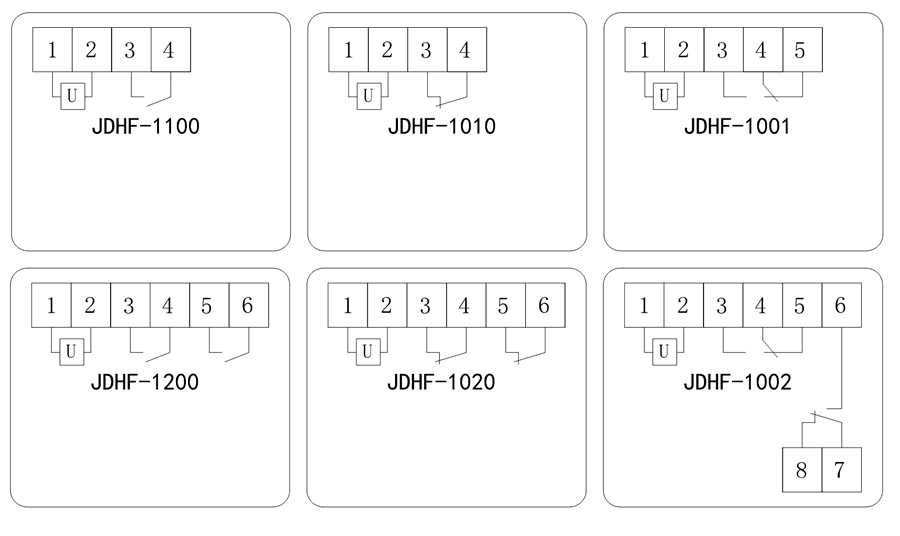

      JDHF-1100内部接线图
      JDHF-1100技术参数
      额定参数
      额定电压 110V、220V可选
      直流动作值 ≤70%额定电压
      交流动作值 ≤85%额定电压
      返回值 ≥5%额定值
      监测电流 4mA~10mA
      动作时间 ≤15mS
      返回时间 ≤15mS,≥0.6S,≥0.8S,≥1.1S可选
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米
      企业实拍
      企业内部环境
      主要特点

      JDHF-1100阻燃壳体

      JDHF-1100静态集成电路

      JDHF-1100端子排接线

      JDHF-1100导轨条安装

      导轨安装结构
      JDHF-1100导轨安装结构外形尺寸
