  • HBTS-202B/1时间继电器
  • 文章类别:HBTS型高精度时间继电器
  • 文章概述
  • 产品型号:HBTS-202B/1时间继电器
    工作电压:直流110V
    延时时间:20mS~20S
    安装方式:嵌入式板后和凸出式板前(可升级导轨)

  • 询价留言

    • 概述
      HBTS-202B/1时间继电器用作发电厂、变电所及电力系统的继电保护的延时元件,同时也适用于其它需要精确延时控制的工业领域,特别适用于老式电磁型时间继电器(阿继、许继)的更新换代,以解决目前电力系统继电保护中采用电磁型时间继电器造成保护时间级差配合困难的迫切矛盾。 HBTS-202B/1采用静态集成电路,具有精度高、功耗小、动作时间准确、整定直观方便、范围宽等特点。安装结构可分为四种,分别为凸出式固定板前和板后接线、凸出式插拔板前和板后接线、嵌入式插拔板前和板后接线以及导轨安装端子排结构,而采用导轨安装的结构适合于小型开关柜,具有接线简单等特点,因此比较推荐采用导轨结构。
      型号及含义

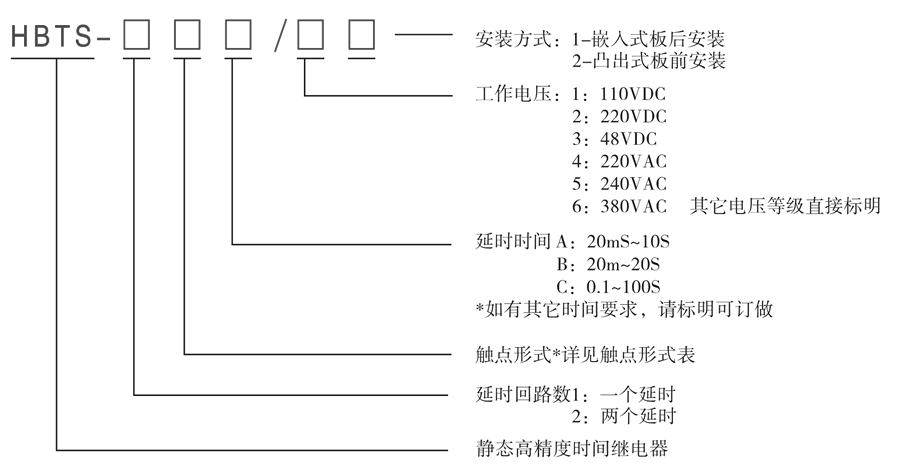

      HBTS-202B/1型号及其含义
      主要特点
      ●延时精度高于电磁式时间继电器,能满足电力系统继电保护中缩短保护时间级差的要求,是目前时间继电器理想的更新换代产品。HBTS-202B/1时间继电器采用拨码整定,拨码开关的三位数乘以0.01s或0.1s时间时基即为整定时间,改变整定值无需进行校验。
      ●HBTS-202B/1为动作延时型数字时间继电器采用进口CMOS集成电路构成,主要由振荡器、分频器和三级脉冲计数器组成,通过BCD码拨码开关整定延时值。
      ●通常不带电,施加额定电压后,继电器内部瞬动继电器动作、同时晶振起振, 产生时钟脉冲,经分频后由计数器计脉冲数,当所计脉冲数达到延时整定值时,触发器翻转,驱动出口继电器动作,实现所需延时,HBTS-202B/1时间继电器由于采用了晶体振荡器并增加时间补偿预置电路,对于极短的延时值也严格符合整定值,具有极高的精度。
      ●继电器的双延时回路延时相对独立,并各自驱动一个执行继电器, 所以两个执行继电器的动合触点按延时长短,可作为继电器的中止和滑动触点使用,但滑动触 点闭合后, 其闭合状态一直保持到继电器失电返回为止,如用户需滑动触点闭合一定时间后立即返回,订货时需特别注明,并提出滑动触点的闭合持续时间。
      接线图
      HBTS-202B/1内部接线图
      延时回路类型及工作电压
      型号 延时回路 延时时间 工作电压
      HBTS-101A 单延时(即1对常开延时闭合触点) 20mS~10S AC:220V、240V、380V,DC:48V、110V、220V
      HBTS-101B 单延时(即1对常开延时闭合触点) 20mS~20S AC:220V、240V、380V,DC:48V、110V、220V
      HBTS-102A 单延时(即2对转换瞬动触点,1对常开延时闭合触点) 20mS~10S AC:220V、240V、380V,DC:48V、110V、220V
      HBTS-102B 单延时(即2对转换瞬动触点,1对常开延时闭合触点) 20mS~20S AC:220V、240V、380V,DC:48V、110V、220V
      HBTS-102C 单延时(即2对转换瞬动触点,1对常开延时闭合触点) 0.1S~100S AC:220V、240V、380V,DC:48V、110V、220V
      HBTS-201A 双延时(即2对常开延时闭合触点) 20mS~10S AC:220V、240V、380V,DC:48V、110V、220V
      HBTS-201B 双延时(即2对常开延时闭合触点) 20mS~20S AC:220V、240V、380V,DC:48V、110V、220V
      HBTS-202A 双延时(即2对转换瞬动触点,2对常开延时闭合触点) 20mS~10S AC:220V、240V、380V,DC:48V、110V、220V
      HBTS-202B 双延时(即2对转换瞬动触点,2对常开延时闭合触点) 20mS~20S AC:220V、240V、380V,DC:48V、110V、220V
      HBTS-202C 双延时(即2对转换瞬动触点,2对常开延时闭合触点) 0.1S~100S AC:220V、240V、380V,DC:48V、110V、220V
      HBTS-103A 单延时(即1对常闭延时打开触点) 20mS~10S AC:220V、240V、380V,DC:48V、110V、220V
      HBTS-104A 单延时(即2对转换瞬动触点,1对常闭延时打开触点) 20mS~10S AC:220V、240V、380V,DC:48V、110V、220V

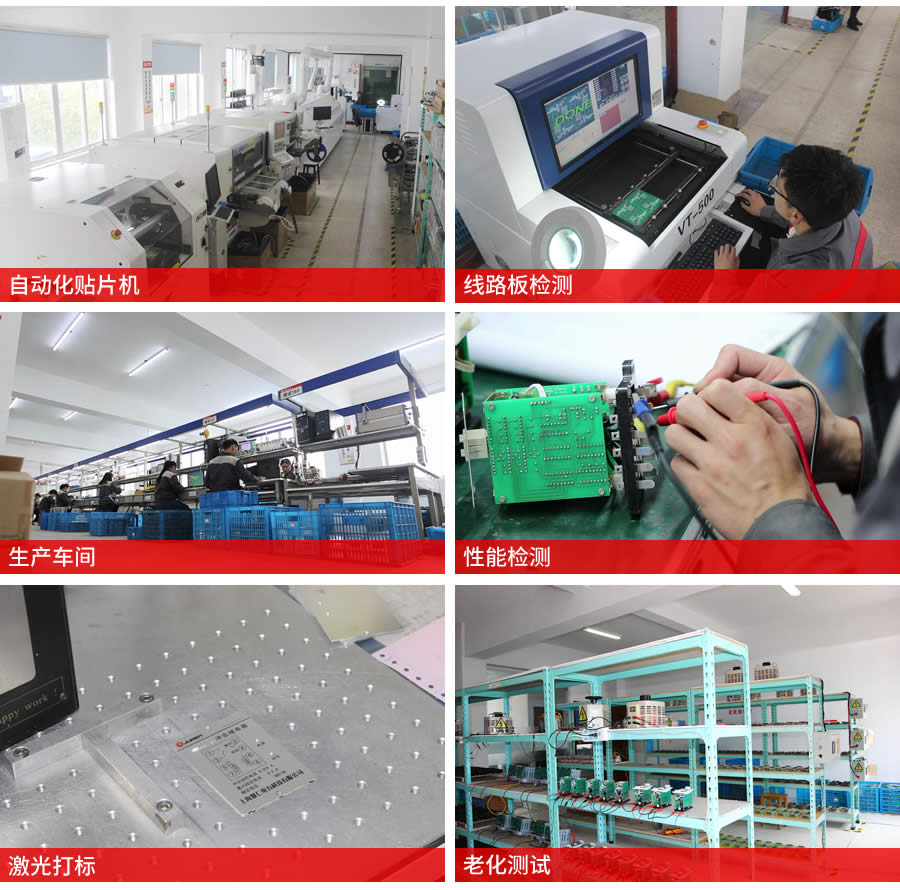

      企业实拍
      企业内部环境
      HBTS-202B/1技术参数
      额定参数
      直流额定电压 48V、110V、220V可选
      交流额定电压 220V、240V、380V可选
      直流动作电压 ≤70%额定电压
      交流动作电压 ≤75%额定电压
      电压波动范围 0.8~1.15额定值
      返回时间 <20mS
      功耗 ≤5W
      绝缘性能
      绝缘电阻 继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量,绝缘电阻不小于10MΩ
      绝缘耐压 继电器外壳与外露带电端子之间能耐受2KV(有效值)50Hz试验电压,历时1分钟,无击穿或闪络现象
      环境条件
      环境温度 -15℃~55℃
      工作电压 不大于120%额定电压
      工作位置 任意
      周围磁场强度 小于0.5mT
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米
      原理图

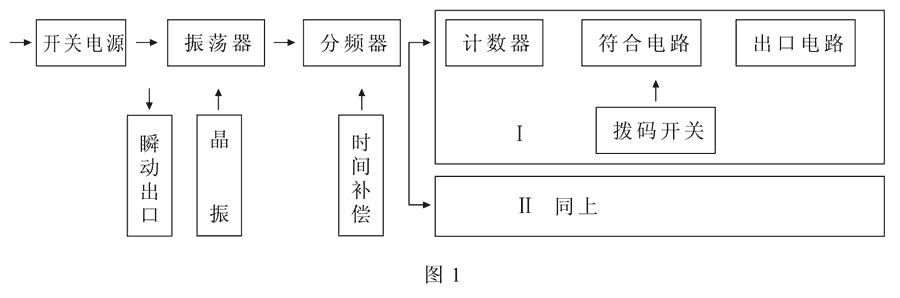

      HBTS-202B/1时间继电器逻辑电路由IC模块构成,使用晶振经分频、可编程减法计数达到延时。时间整定靠改变可编程计数器预置端的状态达到,用拨轮开关进行时间整定。为克服出口继电器固有动作时间而造成的动作时间误差,设置了补偿回路,大大减少了整定时间与实际动作时间的误差。HBTS-202B/1具有延时范围广、精度高、级差小、整定方便、可靠性高、抗干扰性能强、出口继电器采用进口全密封优质继电器(防尘、防潮、防断线)、可长期动作和功耗小等特点。

      HBTS-202B/1工作原理图

      主要特点

      HBTS-202B/1阻燃壳体

      HBTS-202B/1静态集成电路

      HBTS-202B/1端子排接线

      HBTS-202B/1导轨条安装

      导轨安装结构
      HBTS-202B/1导轨安装结构外形尺寸
      凸出固定式安装结构
      HBTS-202B/1凸出固定式安装结构
      凸出插拔式安装结构
      HBTS-202B/1凸出插拔式安装结构
      嵌入插拔式安装结构
      HBTS-202B/1嵌入插拔式安装结构
