HBDY-801B2/A低电压继电器

文章类别：HBDY-801型有辅源电压继电器

文章概述

产品型号：HBDY-801B2/A电压继电器
动作时间：小于20ms
返回时间：小于30ms
返回系数：大于0.9

询价留言

产品详情
产品分类
相关文章
项目业绩

概述

HBDY-801B2/A电压继电器为有辅助电源电压继电器，用于发电机、变压器、输电线路的继电保护装置中作为过压或欠压的闭锁启动元件。HBDY-801B2/A采用集成电路静态型继电压电器，具有精度高、功耗小、动作时间短、返回系数高、整定直观方便、范围宽等特点。

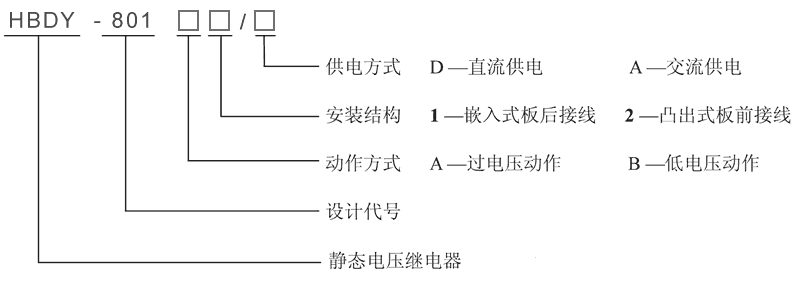

HBDY-801B2/A型号及其含义

主要特点

■整定方便，采用三位拨码开关整定电压值，直观方便，无须校验。
■HBDY-801B2/A电压继电器交直流通用。
■精度高、级差小为1V、误差小。
■可靠性高，无抖动，无拒动，动作快，返回系数高。

HBDY-801B2/A工作原理

HBDY-801B2/A电压继电器的主要构成元件是集成运算放大器。集成运算放大器具有大于10⁴的开环放大倍数和极小的失调电压、电流，是构成静态型继电器保护比较好的器件。交流电流经交流变换器变换成该继电器所需要的交流电压；再经50Hz带通滤去掉50Hz以外的谐波；然后通过整流、滤波变成直流电压送入整定回路；整定回路靠改变运算放大器的放大倍数来改变整定值；整定回路的输出电压UZ再送入电平检测器与比较电压UB进行比较；然后通过驱动，作用于出口继电器J。

HBDY-801B2/A触点形式及动作方式

型号	动作方式	供电方式	返回系数	返回时间
HBDY-801A1/D	过电压继电器	DC：48V、110V、220V	>0.9	<30ms
HBDY-801A2/D	过电压继电器	DC：48V、110V、220V	>0.9	<30ms
HBDY-801A1/A	过电压继电器	AC：110V、220V、240V、380V	>0.9	<30ms
HBDY-801A2/A	过电压继电器	AC：110V、220V、240V、380V	>0.9	<30ms
HBDY-801B1/D	欠电压继电器	DC：48V、110V、220V	<1.1	<25ms
HBDY-801B2/D	欠电压继电器	DC：48V、110V、220V	<1.1	<25ms
HBDY-801B1/A	欠电压继电器	AC：110V、220V、240V、380V	<1.1	<25ms
HBDY-801B2/A	欠电压继电器	AC：110V、220V、240V、380V	<1.1	<25ms

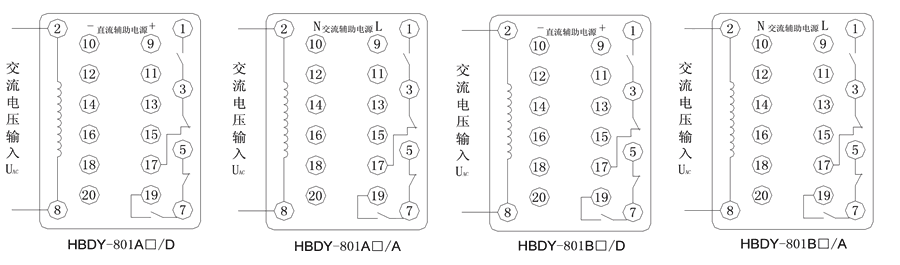

HBDY-801B2/A接线图

HBDY-801B2/A技术参数

额定参数
直流辅助电源	48V、110V、220V
交流辅助电源	110V、220V、240V、380V
过电压返回系数	>0.9
欠电压返回系数	<1.1
过电压动作时间	<20ms
欠电压动作时间	<30ms
过电压返回时间	<30ms
欠电压返回时间	<25ms
功耗	<5W
绝缘性能
绝缘电阻	继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ
绝缘耐压	继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象
环境条件
环境温度	-15℃～55℃
工作电压	不大于120%额定电压
工作位置	任意
周围磁场强度	小于0.5mT
环境相对湿度	不大于90%
大气压力	80～110KPa
温度	-25℃～+70℃
海拔高度	不大于2500 米
