  • DZ-431/4240中间继电器
  • 文章类别:DZ-430型中间继电器
  • 文章概述
  • 产品型号:DZ-431/4240
    适用类型:直流回路
    额定电压:24V、48V、110V、220V
    返回时间:小于60ms
    触点形式:4常开2常闭4转换
  • 询价留言

    • DZ-431/4240概述
      DZ-431/4240继电器用于交直流操作的各种保护和自动控制装置中,以增加触点的数量和容量。其中DZ-431型用于直流回路,DZ-432型用于交流回路。接线方式采用凸出式前接线或后接线。

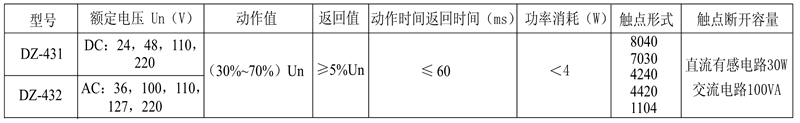

      触点形式表
      DZ-431/4240触点形式表
      注:触点组合形式及数量用4位数字代码表征,列于型号之后,依次表示动合,动断、转换、过渡转换。
      技术参数
      ●交流额定电压:360V、100V、110V、127V、220V。
      ●直流额定电压:24V、48V、110V、220V。
      ●动作电压:不大于额定电压的60%。
      ●返回电压:不小于额定电压的10%。
      ●触点形式:8040、7030、4240、4420、1104。
      ●动作时间和返回时间:不大于60ms。
      ●功率消耗:不大于5W。
      ●介质强度:产品各导电端子连在起,对外露的非带电金属部分或外壳之间,能承受2000V(有效值)50Hz的交流电历时1分钟试验而无绝缘击穿或闪络现象。
      ●触点长期允许接通电流:5A。
      ●触点断开容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷电路中,触点的断开容量为50W。
      ●电寿命:5×103次。
      ●机械寿命:2.5×104次。
      DZ-431/4240端子接线图

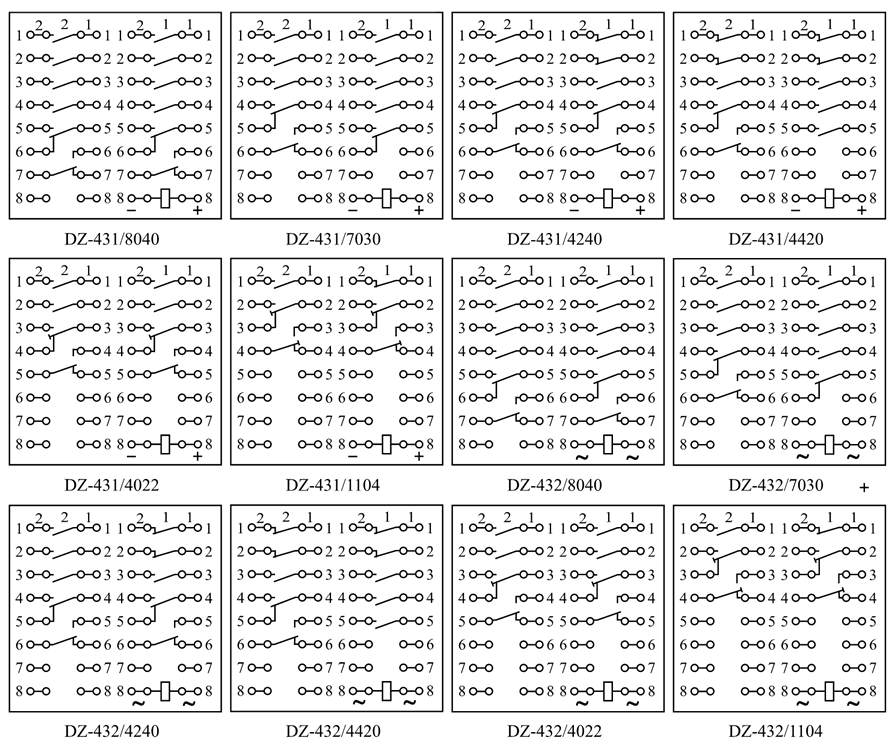

      DZ-431/4240内部接线图

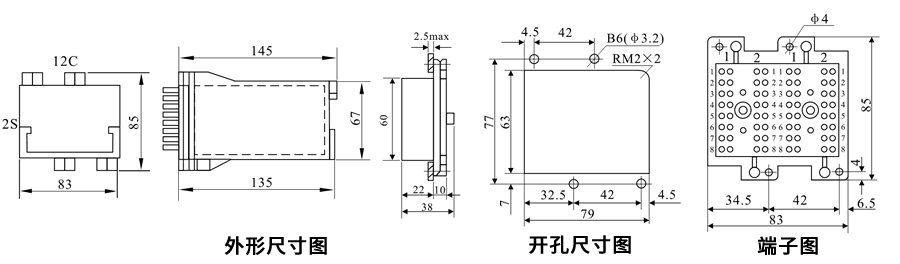

      DZ-431/4240凸出式板后接线
      DZ-431/4240板前接线安装尺寸图
