  • DZ-32B中间继电器
  • 文章类别：DZ-30B(G)型中间继电器
  • 文章概述

  • 型号：DZ-32B；
    触点形式：3常闭3转换；
    结构类型：凸出式插拔结构；
    可选用RZ系列集成电路导轨式中间继电器替代；

    • 询价留言

    • DZ-32B概述
      DZ-30B型中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。DZ-30BG是DZ-30B的改进型。该中间继电器克服了原来DZ-30B继电器采用的绕组线径为0.06-0.07漆包线。在长期运输中，出现的断线缺点，提高了可靠性。其余内部接线、外形尺寸、接线端子、使用功能等与DZ-30B型中间继电器一样。
      DZ-32B技术参数

      ●额定电压：直流220V、110V、48V、24V、12V可选。
      ●动作值：额定电压值30～70%。
      ●返回值：不小于额定值的5%。
      ●动作时间：在额定电压下，动作时间不大于45ms。
      ●返回时间：不大于60ms。
      ●功率消耗：不大于7W。
      ●触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。
      ●DZ-32B输出触点长期允许接通电流为5A。
      ●可靠动作及返回系数：5×104次。

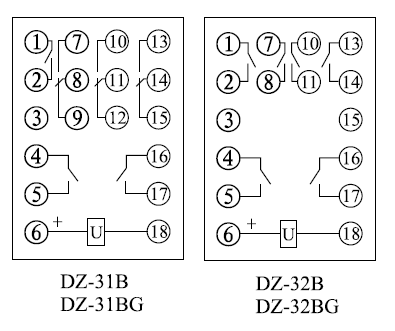

      DZ-32B内部接线图

      DZ-32B接线图

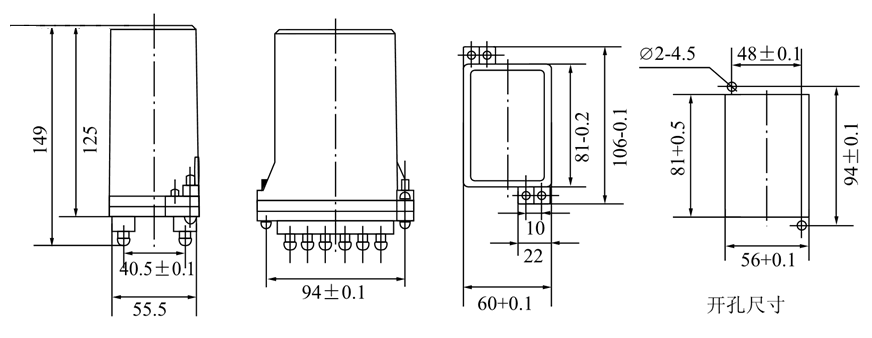

      DZ-32B外形及开孔尺寸
      DZ-32B外形尺寸和安装尺寸图
