RZXL-D静态小电流启动中间继电器

文章类别：低电流启动中间继电器

文章概述

产品型号：RZXL-D静态小电流启动中间继电器；
辅助电源：110V 220V 380V 交直流通用；
壳体形式：导轨式安装壳体。

询价留言

产品详情
产品分类
相关文章
项目业绩

RZXL-D概述

RZXL-D继电器用于断路器合位监视，跳位监视，电源失电监视回路中，特别适合新型的进口开关。本产品具有启动电流小，启动线圈内阻大，交直流通用的特点。
具有以下特点：
1、RZ系列继电器是采用导轨式安装结构，体积小，安装方便。
2、跳位、合位采用电子光隔启动，启动电流小、内阻大、交直流通用。
3、辅助电源交直流通用。
4、采用多个进口小型密封继电器组成，功耗低发热小、动作时间快。
5、触点容量大。

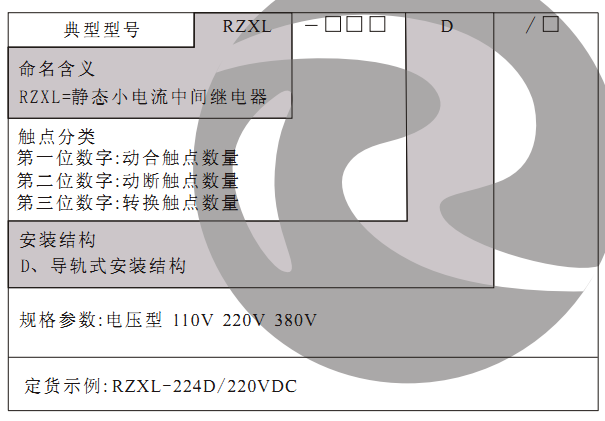

RZXL-D型号分类及含义

RZXL-D技术参数

1、额定值：额定电压 DC/AC110V、220V、380V。
2、动作值：动作电压直流应不大于额定电压 70%，交流应不大于额定电压 80%；
3、动作时间：直流大不于15ms，交流不大于25ms。
4、触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为150W；
   在电压不超过250V，电流不超过10A，功率因数为cosφ=0.4±0.1的交流电路中，断开容量为1500VA。输出触点在上述规定
   的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
5、启动回路电流不大于1mA，启动回路内阻200K-500K之间（根据配合断路器电压等级不同而不同），订货时能提供所监视
   断路器跳合闸线圈的功率或内阻，方便出厂时准确调整好启动电流，保证使用时断路器不误动作。
6、功率消耗：在额定电压下不大于5W/5VA。
7、绝缘耐压：继电器所有电路对外壳及非带电金属部分，以及电气无联系的各电路之间耐受交流 50HZ电压2KV历时1分钟试验无击穿。

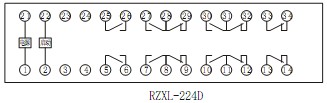

RZXL-D内部接线图

RZXL-D实例接线图

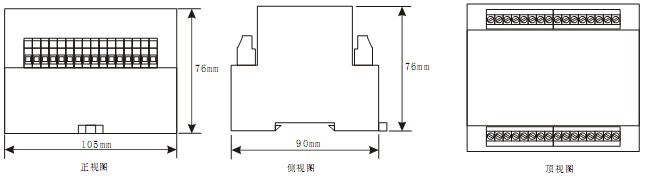

RZXL-D外形尺寸图
