  • ZJS-415T断电延时中间继电器
  • 文章类别:ZJS型延时中间继电器
  • 文章概述
  • 产品型号:ZJS-415T
    功能类型:断电延时中间继电器
    触点形式:2常开2常闭
    直流电压:24、48V、110V、220V可选
    延时回路:1路

  • 询价留言

    • ZJS-415概述
      ZJS-415中间继电器为延时中间继电器,用于各种继电器保护和自动控制装置中,以扩充触点数和增加触点容量。此继电器为延时型中间继电器,主要分为通电延时和断电延时两种类型。ZJS-415解决了常规电磁型中间继电器110V和220V所用导线很细、匝数很多,存在容易断线、可靠性低、动作 时间和返回时间长等缺点。

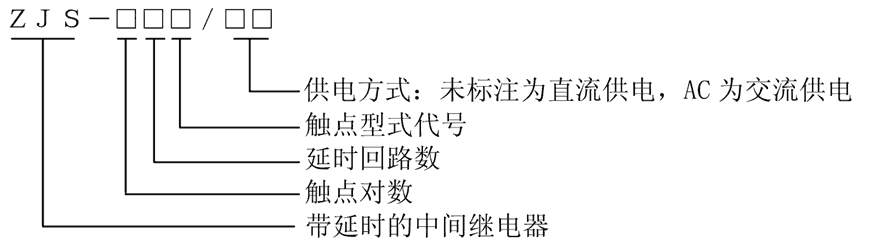

      ZJS-415型号及含义
      ZJS-415型号说明
      ZJS-415主要特点
      ●采用进口密封型继电器,防潮,防尘,不断线,可靠性高。
      ●ZJS-415延时中间继电器,动作和返回时间快。
      ●继电器动作后有灯光指示。
      ●中间继电器电气和机械寿命长。
      ●触点容量大,触点接触电阻小。
      ●绝缘耐压水平高。
      触点形式说明
      型号 触点形式 延时回路数 供电方式
      ZJS-411通电延时中间继电器 4常开 1路 直流供电
      ZJS-412断电延时中间继电器 4常开 1路 直流供电
      ZJS-413通电延时中间继电器 2常开2转换 1路 直流供电
      ZJS-414断电延时中间继电器 2常开2转换 1路 直流供电
      ZJS-415断电延时中间继电器 2常开2常闭 1路 直流供电
      ZJS-415T断电延时中间继电器 2常开2常闭 1路 直流供电
      ZJS-416断电延时中间继电器 2常开2转换 1路 直流供电
      ZJS-417断电延时中间继电器 3常开1常闭 1路 直流供电
      ZJS-441通电延时中间继电器 4转换 4路 直流供电
      ZJS-611通电延时中间继电器 6常开 1路 直流供电
      ZJS-612断电延时中间继电器 6常开 1路 直流供电
      ZJS-613通电延时中间继电器 4常开2常闭 1路 直流供电
      ZJS-614断电延时中间继电器 3常开3常闭 1路 直流供电
      ZJS-615断电延时中间继电器 4常开2常闭 1路 直流供电
      ZJS-621通电延时中间继电器 2常开4转换 2路 直流供电
      ZJS-411/AC通电延时中间继电器 4常开 1路 交流供电
      ZJS-412/AC断电延时中间继电器 4常开 1路 交流供电
      ZJS-413/AC通电延时中间继电器 2常开2转换 1路 交流供电
      ZJS-414/AC断电延时中间继电器 2常开2转换 1路 交流供电
      ZJS-415/AC断电延时中间继电器 2常开2常闭 1路 交流供电
      ZJS-415T/AC断电延时中间继电器 2常开2常闭 1路 交流供电
      ZJS-417/AC断电延时中间继电器 3常开1常闭 1路 交流供电
      ZJS-441/AC通电延时中间继电器 4转换 4路 交流供电
      ZJS-611/AC通电延时中间继电器 6常开 1路 交流供电
      ZJS-612/AC断电延时中间继电器 6常开 1路 交流供电
      ZJS-613/AC通电延时中间继电器 4常开2常闭 1路 交流供电
      ZJS-614/AC断电延时中间继电器 3常开3常闭 1路 交流供电
      ZJS-615/AC断电延时中间继电器 4常开2常闭 1路 交流供电

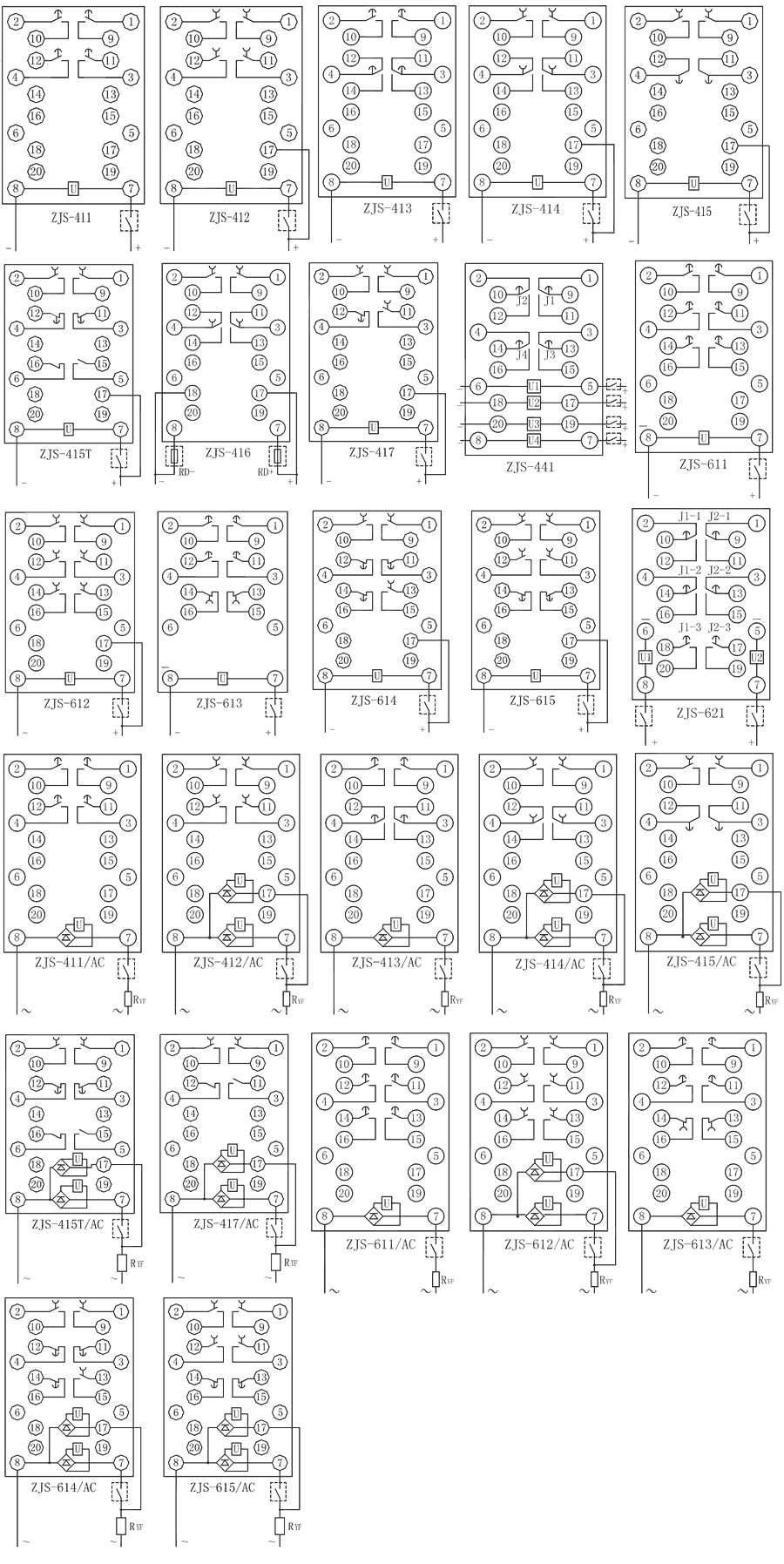

      ZJS-415接线图
      ZJS-415保持中间继电器内部接线图
      ZJS-415技术参数
      动作值保持值和返回值
      直流电压型 不大于70%额定电压,不小于50%额定电压
      直流电流型 不大于70%额定电流,不小于40%额定电流
      返回值 不小于5%额定值
      ZJS-415动作时间和返回时间
      动作时间 不大于20mS
      返回时间 不大于20mS
      较大功耗
      直流电压型 220VDC 下,ZJS 系列不大于7W,其它不大于3W
      交流电压型 220VAC 下,ZJS 系列不大于7VA,其它不大于3VA
      直流电流型 不大于1.5W
      触点较大容量
      直流切断负载能力 直流250V 以下,τ=5ms,感性负载50W,阻性负载150W
      交流切断负载能力 交流250V 以下,负载1200VA
      允许长期接通电流 5A
      绝缘性能
      绝缘电阻 用1000V 摇表测量各引出端子对外壳锁紧螺钉之间的绝缘电阻不小于10MΩ
      绝缘耐压 各引出端子对外壳锁紧螺钉能承受工频电压2000V,同组触点间能承受工频电压1000V, 历时一分钟无击穿
      电气和机械寿命
      电气寿命 触点在额定负荷下为一万次
      机械寿命 触点在空载状态下为三百万次。
      环境条件
      环境温度 20±2℃
      相对湿度 45%~75%
      大气压力 86~106KPa
      正常使用条件
      环境温度 -10℃~+50℃
      环境相对湿度 不大于90%
      大气压力 80~110KPa
      温度 -25℃~+70℃
      海拔高度 不大于2500 米

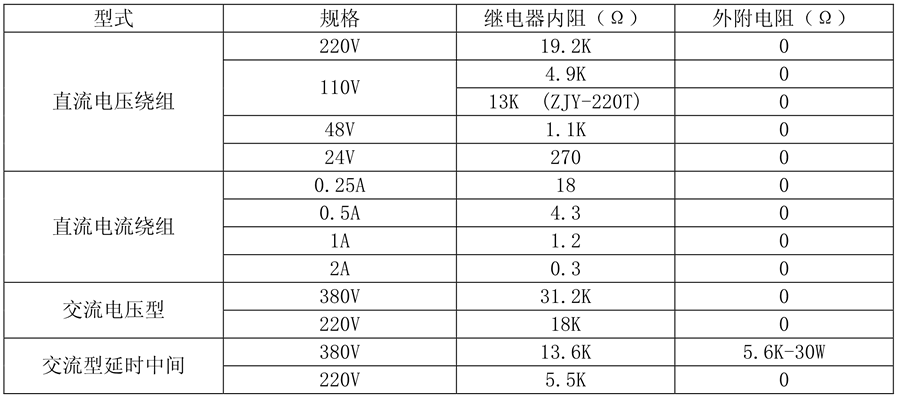

      ZJS-415中间继电器线圈额定值
      ZJS-415继电器线圈额定值
