    JZB-15B保持中间继电器
  • 型号:JZB-15B保持中间继电器
    触点形式:3副常开触点3副转换触点;
    额定电压:AC/DC 24V 48V 110V 220V;
    额定电流:0.25A 0.5A 1A 2A 4A ;
    壳体形式:JK-1壳体,前接线后接线可选 。

  • 021-37522344  67183050
  • 021-37196376
  • 152-2135-1741
  • 2693677254
  • JZB-15B保持中间继电器
    • 综合自动化系统
    • 微机保护装置
    • 电力继电器
    • 直流电源
    • 电力仪表
    • 消防电器
    JZB-15B用途
    JZB-15B保持中间继电器,此类继电器具有自保持绕组,用于直流操作的继电器保护回路中,以增加主保护继电器的触点数量和接点容量,并提高触点工作的可靠性。
    JZB-15B、12B、13B、16B为电压动作,电流保持的中间继电器;JZB-15B为电流动作,电压保持的中间继电器;JZB-15B可电流或电压动作,电流保持或电压保持的中间继电器。
    JZB-15B原理及结构
    本继电器由电子元件和小型大功率继电器组成继电器采用JK-1壳体结构,其外形及开孔尺寸见附图。

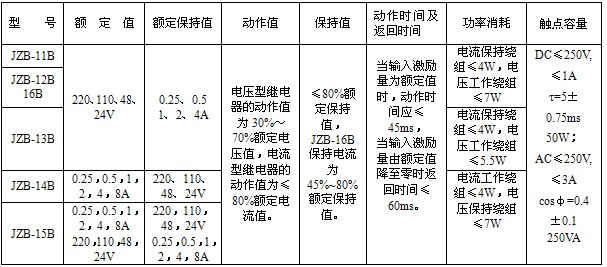

    JZB-15B主要技术数据
    JZB-15B静态保持中间继电器;

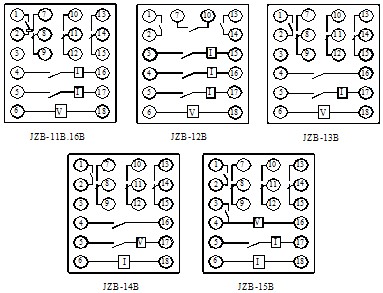

    JZB-15B内部端子图

    JZB-15B内部端子图

    注:带保持线圈的触点为保持触点

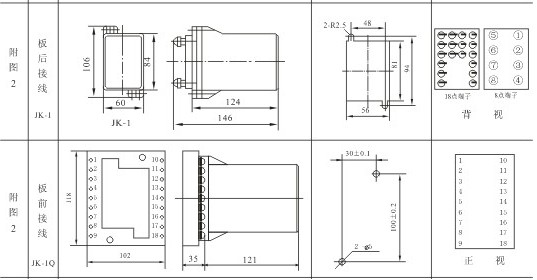

    JZB-15B外形及安装开孔尺寸图见附图2

    JZB-15B外形及安装开孔尺寸
