  • DZB-138带保持中间继电器
  • 文章类别：DZB-100型带保持中间继电器
  • 文章概述

  • 产品型号：DZB-138带保持中间继电器；
    触点形式：3常开1常闭；
    功能特点：电压动作电流保护中间继电器。

    • 询价留言

    • DZB-138概述
      DZB-100型继电器属于带保持中间继电器作为辅助继电器，用于直流操作回路中，以增加主保护的触点容量和数量。常见的型号为DZB-115、DZB-127、DZB-138等。其中DZB-15为电流动作电压保持中间继电器、DZB-127、DZB-138为电压动作电流保持中间继电器。

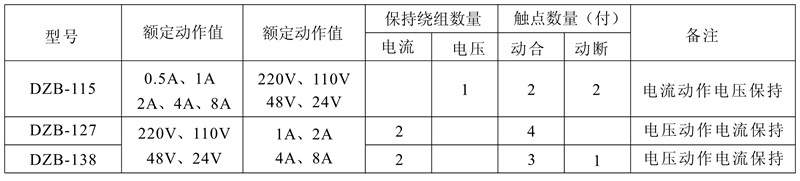

      DZB-138触点及规格
      DZB-138保持中间继电器触点及规格
      技术参数
      ●动作电压：为30%~70%额定值。
      ●动作电流：不大于80%额定值。
      ● 返回值：不小于额定值的5%。
      ● 保持值：保持电流不大于80%；DZB-138保持电流不大于65%；保持电压不大于70%。
      ● 动作时间：在额定值下不大于45ms. ● 返回时间：当输入激励量由额定值降至零时，继电器的返回时间不大于60ms. ● 功率消耗：不大于7W。
      ● 介质强度：产品各导电端子连在起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电历时1分钟试验而无绝缘击穿或闪络现象。
      ●触点长期允许接通电流：5A。
      ●触点断开容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，触点的断开容量为50W。
      ●电寿命：5×103次。
      ●机械寿命：2.5×104次。
      DZB-138端子接线图

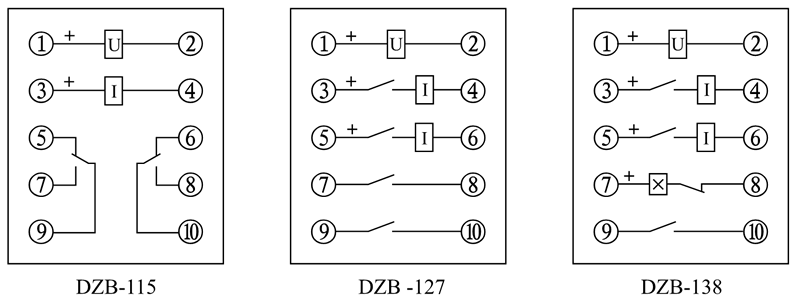

      DZB-138内部接线图
      DZB-138板前接线

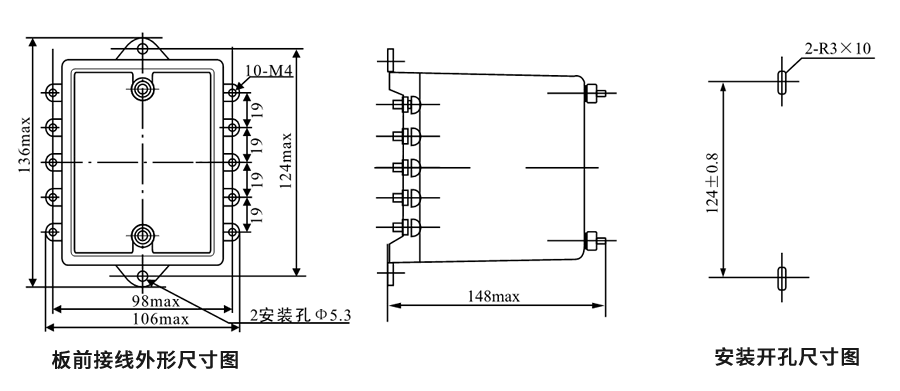

      DZB-138板前接线外形尺寸和安装尺寸图
      DZB-138板后接线

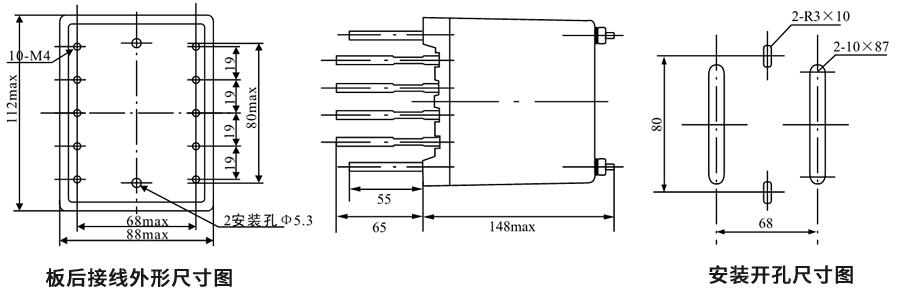

      DZB-138板后接线外形尺寸和安装尺寸图

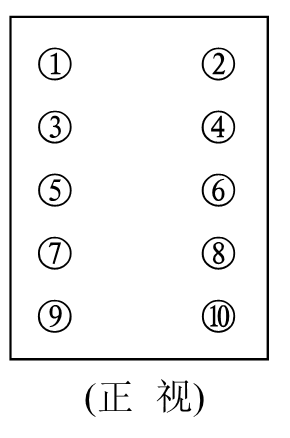

      DZB-138端子图
      DZB-138端子图
