RL-1D/RL-2D导轨式静态电流继电器(以下简称本继电器)用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。本继电器为导轨式集成电路静态型继电器，体积小、精度高、功耗小、动作时间快，返回系数高、整定直观方便、范围宽，提供直流辅助电源后完全可替代电磁型电流继电器。

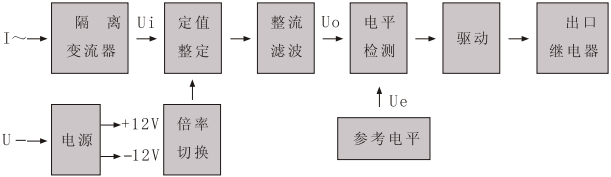

1、继电器原理框图
 2、本继电器为静态型继电器，采用进口集成电路构成。被测量的交流电流I~经隔离变流器后，在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流，整流后的脉冲电压经滤波器滤波，得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较，若直流电压Uo低于参考电压，电平检测器输出正信号，驱动出口继电器，继电器处于动作状态，反之，若直流电压Uo高于参考电压Ue,电平检测器输出负信号，本继电器处于不动作状态。

1、交流回路功耗：小于0.5VA（交流额定值5A时）；
2、整定误差：
a、在整定值范围内，整定平均误差的绝对值不大于3%；平均误差=(5次测量平均值-整定值)整定值×100%；
b、在基准条件下，同一整定值上测量的5次动作值的较大值和较小值应不大于4%；
c、在-10℃50℃的温度下，任一整定点误差的绝对值应不大于整定值的5%；
d、在辅助电压80～110%变化范围内，任一整定值整定误差的绝对值应不大于4%；
3、动作时间
1.1倍整定值的动作时间不大于30ms；2倍整定值的动作时间不大于20ms；
4、返回系数：0.85～0.95。
5、返回时间：不大于27ms。
6、触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W；在
电压不超过250V，电流不超过5A，功率因数为cosφ=0.4±0.1的交流电路中，断开容量为500VA。输出触点在上述规定的负荷条件下，
产品能可靠动作及返回5×10 4次。输出触点长期允许接通电流为5A；
7、绝缘耐压：继电器所有电路对外壳及非带电金属部分，以及电气无联系的各电路之间耐受交流 50HZ 电压2KV历时1分钟试验无击穿；
