    SS-17B模数化时间继电器
    所属分类:SS-17时间继电器
  • 产品型号:SS-17C 时间继电器;
    额定电压:DC48V、DC110V、DC220V;
    延时范围:0.02s-990s;
    壳体:模数化壳体凸出式板前接线JCK-13/3、凸出式板后接线JCK-11/5。


  • 021-37522344  67183050
  • 021-37196376
  • 152-2135-1741
  • 2693677254
  • SS-17B模数化时间继电器
    • 综合自动化系统
    • 微机保护装置
    • 电力继电器
    • 直流电源
    • 电力仪表
    • 消防电器
    产品用途
    SS-17B时间继电器用于电力系统继电保护、控制回路或工业控制的直流电路中,作为延时控制元件之用。尤其适用于时间测量精度要求高,配合时间级差小的场合。
    产品特点
    电压低于额定电压60%时,保证时间回路不工作,消除高残余电压下零秒动作的可能性。

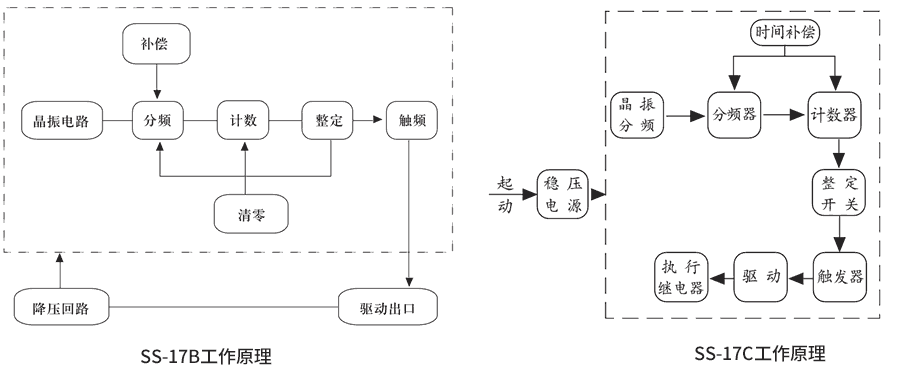

    工作原理

    本继电器为静态型数字式时间继电器,采用进口CMOS集成电路构成,利用分频、计数原理实现延时。标准时钟脉冲由石英晶体振荡器产生。

    继电器一旦施加额定电压后,内部晶体起振,产生时钟脉冲,经分频后由计数器计数,当所计脉冲数达到延时整定值时,触发器翻转,驱动执行继电器动作出口。

    技术参数

    1、额定值直流电压:220V,110V,48V。

    2、整定范围延时整定范围: 0.02s-990s;最小级差为:0.01s。

    3、动作电压继电器的动作电压为(60%-70%)额定值,小于60%额定值可靠不动作。

    4、返回电压继电器的返回电压应不小于5%额定值。

    5、 延时整定误差在基准条件下,平均误差不大于(0.2%整定值±2ms)。

    6、返回时间::继电器返回时间不大于15ms。

    7、功耗: 在额定电压下,继电器功率消耗不大于6W。

    8、 触点性能
    在电压不超过250V,电流不超过1A,时间常数为5ms±0.75ms直流电路中,断开容量为30W;在电压不超过250V,电流不超过0.1 A,功率因数为cosφ=0.4±0.1的交流电路中,断开容量为60VA。.继电器的寿命为5×104次。

    9、工作条件
    a) 使用地点不允许有爆炸危险的介质,周围介质不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸气和有较严重的霉菌存在;
    b) 使用地点不允许有较强的振动和冲击;
    c) 使用地点应具有防御雨、雪、风、沙的设施;
    d) 使用地点不允许超过1.5mT的外磁感应强度。

    10、抗干扰性能
               继电器应能承受频率为1MHz衰减震荡波,第一个半波电压幅值共摸为2KV,差摸为1kV的试验电压,继电器不应误动或拒动。

    外形及开孔尺寸
