    HJS(ZSJ)-30直流断电延时继电器
  • 产品型号:HJS(ZSJ)-10、20、30直流断电延时继电器;
    延时范围:0.02 -9.99s;

    额定电压:AC220V、110V、48V、24V;
    壳体:凸出式固定接线结构;

  • 021-37522344  67183050
  • 021-37196376
  • 152-2135-1741
  • 2693677254
  • HJS(ZSJ)-30直流断电延时继电器
    • 综合自动化系统
    • 微机保护装置
    • 电力继电器
    • 直流电源
    • 电力仪表
    • 消防电器
    HJS(ZSJ)-30、HJS(ZSJ)-20、HJS(ZSJ)-10产品用途
    HJS(ZSJ)-30、HJS(ZSJ)-20、HJS(ZSJ)-10静态直流断电延时继电器用于直流操作的继电保护和自动化电路中,作为直流通电后瞬时动作断电后延时返回的时间元件。
    HJS(ZSJ)-30、HJS(ZSJ)-20、HJS(ZSJ)-10工作原理

    继电器有晶体振荡器、分频器、计数器、整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时,继电器内部瞬动继电器和两个延时执行继电器瞬时动作,触点切换,并使电源回路与计时回路断开,因此计时回路处于失电状态,以提高继电器抗干扰性能。当输入电压大大降低或完全消失时,瞬动继电器瞬时返回。(两个延时执行继电器仍处于动作状态),触点也瞬时返回,使储能电源接通计时回路,晶体振荡产生时钟脉冲,经分频后得到10ms计时脉冲,计数器对计时脉冲计数,当所计脉冲数与整定开关预置值符合时,驱动执行继电器返回,完成断电延时返回的功能。原理图如下图所示

    HJS(ZSJ)-30、HJS(ZSJ)-20、HJS(ZSJ)-10工作原理

    HJS(ZSJ)-30、HJS(ZSJ)-20、HJS(ZSJ)-10产品接线图
    HJS(ZSJ)-30、HJS(ZSJ)-20、HJS(ZSJ)-10产品接线图
    HJS(ZSJ)-30、HJS(ZSJ)-20、HJS(ZSJ)-10技术参数

    1、额定电压:直流220V、110V、48V、24V。

    2、保证继电器触点可靠通电动作所需电压不大于70%额定电压。

    3、保证继电器可靠断电返回的电压不小于10%额定电压。

    4、在额定电压下继电器断电延时返回的延时误差,在整定范围内不超过0.1%整定值+10ms.

    5、在额定电压下继电器断电延时的变差不超过0.1%额定值 +10ms。变差是指继电器在同一时间整定点上测量五次,实测时间的最大值与最小值之差。

    6、两付延时返回的触点可各自独立整定,时间整定范围均为0.02 -9.99s,而延时整定值可以不同或相同。

    7、在额定电压下继电器消耗的功率不大于4W。

    8、继电器允许长期承受110%额定电压。

    9、继电器在电压不大于250V、电流不大于1A时间常数T = 5 ± 0.75ms直流有感电路中触点断开容量为30W。

    10、继电器各电路与外露的非带电金属部分之间应能乘受有效值2KV,输入电路和触点之间应能承受1kV,50HZ交流电压,历时1min实验,应无绝缘击穿或闪络现象。

    11、继电器机械寿命105次,电寿命104次。

    HJS(ZSJ)-30、HJS(ZSJ)-20、HJS(ZSJ)-10外形尺寸及安装开孔尺寸

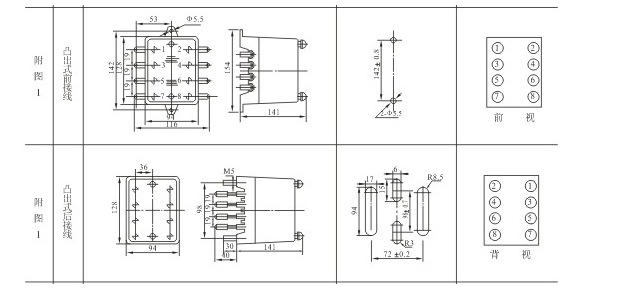

    HJS(ZSJ)-10型继电器采用凸出式固定结构,其外形尺寸及安装开孔尺寸详见附图1。

    HJS(ZSJ)-10外形尺寸及安装开孔尺寸

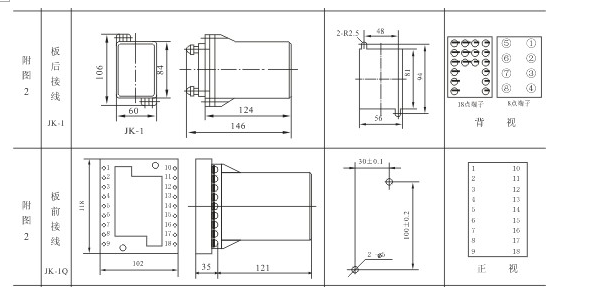

    HJS(ZSJ)-20型继电器采用凸出式插拔结构,其外形尺寸及安装开孔尺寸详见附图2。

    HJS(ZSJ)-20外形尺寸及安装开孔尺寸

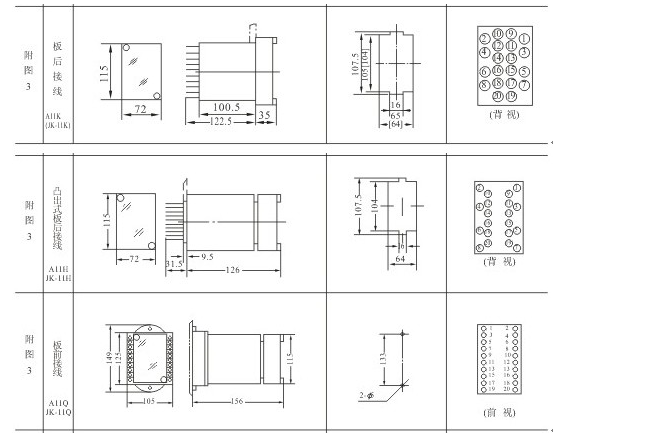

    HJS(ZSJ)-30型继电器采用嵌入式插拔结构,其外形尺寸及安装开孔尺寸详见附图3。

    HJS(ZSJ)-30外形尺寸及安装开孔尺寸
