    SS-60高精度时间继电器
  • 型号:SS-60 静态时间继电器;
    触点形式:一延时转换延时;
    整定范围:0.1-99.9S、1-999M ;
    额定电压:AC 220、127、110、100V;
    壳体形式:A11K、A11Q前,后接线可选。

  • 021-37522344  67183050
  • 021-37196376
  • 152-2135-1741
  • 2693677254
  • SS-60高精度时间继电器
    • 综合自动化系统
    • 微机保护装置
    • 电力继电器
    • 直流电源
    • 电力仪表
    • 消防电器
    产品概述
    SS-60时间继电器(以下简称继电器)用于各种控制或保护线路中起自动延时转换作用。
    产品原理
    继电器采用JK-11K、H、Q型壳体,由整流回路、稳压回路、振荡器、 计数器和出口回路等几部分组成。采用微功耗的CMOS集成电路,其内部具有14级串行进位二进制计数器,时钟输入端带有可供使用的串接反相器,通过外部接电阻和电容构成RC振荡器,调整 R9可改变其振荡频率。当计数器输入端出现时钟脉冲时,计数器开始计数,各输出端可以按不同分频数达到不同的延时要求。CMOS集成电路带复归端"R",当接通电源时,"R"端施以"1" 电平,计数器输出全部清零,输出端Q4~Q10及Q12~Q14用来选择继电器的延时范围。 计数器输出信号通过三极管推动执行继电器动作。

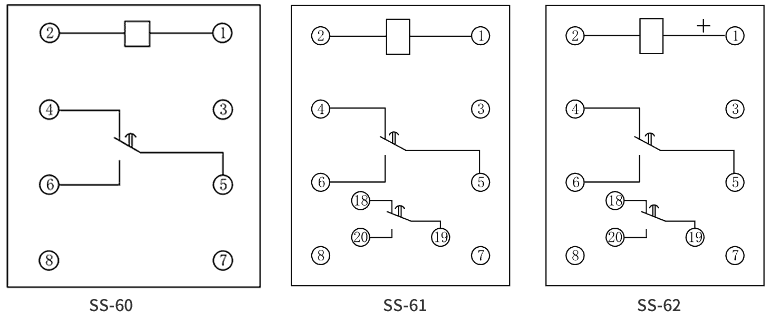

    产品接线图
    SS-60接线图
    产品原理
    SS-60工作原理
    产品技术参数


    1、额定电压:AC 220、127、110、100V,DC220V、110V、48V、24V

    2、延时范围及功率消耗见下表

    3、继电器的动作值不大于80%额定电压,返回值不小于5%额定电压。

    4、延时一致性
    在基准温度下,施加额定电压,继电器的延时一致性不大于1% 整定值,其含义是指在任一整定点上10次测得的实际动作值中最大值与最小值之差与10次算术平均值之比。

    5、触点容量
    直流有感(τ=5ms)回路,U≤250V,I≤0.5A,为30W;在交流(cosФ=0.4)回路,U≤250V,I≤1A,为100VA。

    6、介质强度
    继电器各导电电路连在一起与外露的非带电金属部分及外壳之间,能承受2kV(有效值),50Hz的交流电压历时1min试验,耐无绝缘击穿或闪络现象。

    7、寿命
    电寿命5×103次,机械寿命104次。

    8、重量
    继电器重量约为1kg。

    外形及安装尺寸图
    SS-60安装方式
