DCS-13双位置继电器

文章类别：DCS-10系列双位置继电器

文章概述

产品名称：DCS-13双位置继电器；
触点形式：5常开3常闭；
壳体形式：模数化安装壳体，可选用聚仁RZH-D系列导轨安装壳体。

询价留言

产品详情
产品分类
相关文章
项目业绩

DCS-13双位置继电器用途
用于需要大容量双稳态触点的工业控制和其它一般控制场合。
DCS-13双位置继电器特点
2.1 体积小，拆装方便，能安装在位置紧张有限的场合。
2.2 用于需要大容量双稳态触点的工业控制和其它控制上，在电流互感器二次侧和跳闸上要求多切换。
2.3 线圈回路串有切断触点。消除了持续的功耗，从而限制了热量积累及减轻控制电源的负载。
2.4 线圈激励有交流和直流两种。
DCS-13双位置继电器动作原理
DCS-10(RXMVB2)系列大容量锁定继电器是靠磁铁锁定的双稳态继电器。该继电器由磁系统，接触系统，支架三部分组成，磁系统由左右二个线圈，中间柱磁铁及铁芯组成双口磁回路，当左右二个线圈中的一个线圈通电激励时，线圈产生的磁场对磁铁产生斥力，使衔铁转换到另一侧由磁铁锁定并带动触点转换。触点采用桥式接触，断开容量较大。外壳采用引进的Combiflex凸出式模数化插入结构。
DCS-13双位置继电器技术数据
4.1 动作值：DC＜70%额定电压，AC＜80%额定电压。
4.2 动作时间：30/25ms(触点闭合/断开)。
4.3 线圈功耗：DC 3.5W AC 15VA
4.4 触点断开容量：AC,250V,10A(COSφ＞0.4),1000VA；DC, 250V, 5A(L/R＜40ms)，100W。
4.5 重量：0.7kg(凸出式)，2.5kg(嵌入式)。
4.6 绝缘耐压：50Hz，1min，2kV。
4.7 冲击电压：5kV。
4.8 继电器能承受5-15Hz中等震级的地震波冲击。

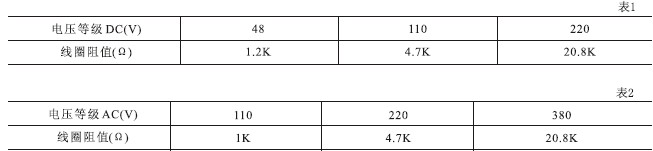

4.9 额定电压及线圈阻值。

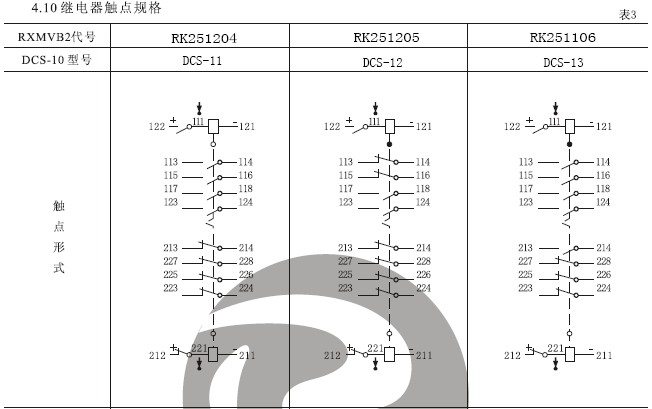

DCS-13接线图
‍

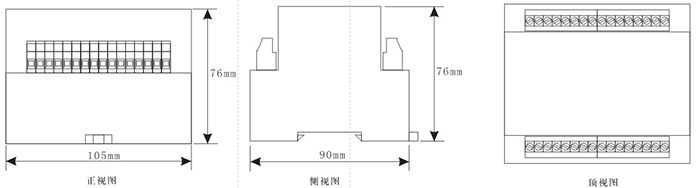

DCS-13外形尺寸及安装开孔图
DCS-13双位置继电器本继电器采用凸出式模数化插入结构，外形尺寸及安装开孔图。
