  • 首页> 产品中心 >继电器>中间继电器>静态中间继电器 >JZS-10、JZS-100系列静态延时中间继电器
    JZS-12B静态保持中间继电器
  • 型号:JZS-12B;
    触点形式:2动合2转换;
    额定电压:220V 110V 48V 24V 12V;
    壳体形式:JK-1壳体(板前或板后安装可选);
    可选用RZB系列导轨安装中间继电器替代。


  • 021-37522344  67183050
  • 021-37196376
  • 152-2135-1741
  • 2693677254
  • JZS-12B静态保持中间继电器
    • 综合自动化系统
    • 微机保护装置
    • 电力继电器
    • 直流电源
    • 电力仪表
    • 消防电器
    JZS-12B用途

    JZS-12B延时中间继电器作为延时动作或延时返回的辅助继电器,用于电力系统二次回路中,以增加前一级继电器的触点对数或触点容量及转换电路。

    JZS-11B,JZS-13B,为延时动作继电器;

    JZS-12B、JZS-14B为延时返回继电器;

    JZS-15B,16B为电压动作和电流保持的继电器。

    JZS-12B原理及结构
    本系列继电器为静态延时中间继电器,由电子元件和小型大功率继电器组成。
    JZS-12B系列继电器,采用JK-1壳体结构,其外形及开孔尺寸见附录。

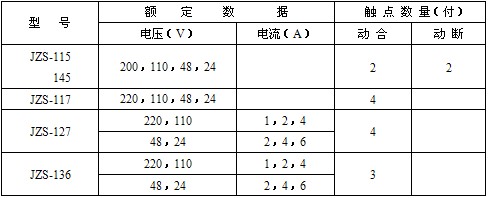

    1

    型号

    延时方式



    保持绕组数量

    触点数量

    电压(V

    保持电流(A)

    动合



    JZS-12B

    延时动作

    220110

    4824

    12





    2

    2

    JZS-12B

    延时返回





    2

    2

    JZS-13B

    延时动作





    3



    JZS-14B

    延时返回





    3



    JZS-15B

    JZS-16B

    延时动作

    220110

    1 2 4

    2

    4



    48, 24, 12

    2 4 6

    2

    3



     2

    动作值

    动作电压为30%~70%额定值。

    保持值

    保持电流不大于80%额定值。

    返回值

    延时动作继电器不小于3%额定值(延时返回继电器此项不要求)。

    动作时间及返回时间

    在继电器电压绕组的两端突然施加额定电压时的动作时间,及切断电源的返回时间应符合表3的规定值。

    功率消耗

    电压绕组在额定电压下不大于5W,电流绕组在额定电流下不大于3W

    触点容量

    DC≤220VI≤1A5±0.75ms)为50W

    AC≤250VI≤3A0.4±0.1)为250VA

    主触点长期允许通过电流

    5A

     3







    JZS-12B JZS-13B

    JZS-15B JZS-16B

    不小于0.06s



    JZS-12B JZS-14B



    不小于0.4s

    JZS-12B内部端子图

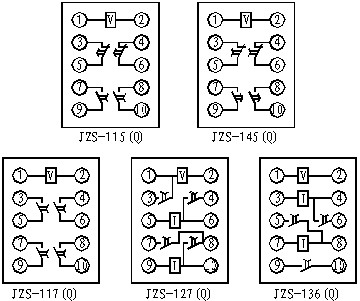

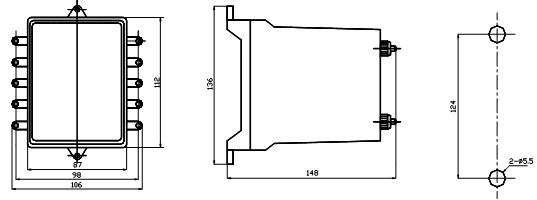

    JZS-12B外形及安装开孔尺寸图
